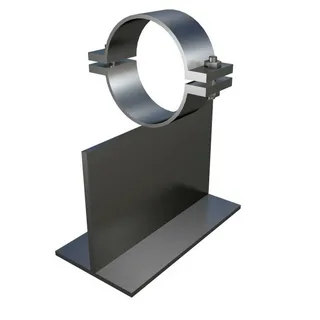

Опора 57-ТХ-АС11 ОСТ 36-146-88 — это тавровая хомутовая опора, изготовленная по ОСТ 36-146-88

Назначение — прокладка изолированных и неизолированых стальных технологических трубопроводов, которые транспортируют различные вещества с температурой от 0 до 450°С и условным давлением Py до 10МПа при окружающей температуре до минус 70°С.

Применяются в качестве подвижных и неподвижных опор.

Наружный диаметр прокладываемых трубопроводов 18 – 159 мм. (изготовливаем опоры ТХ для труб других, нестандартных диаметров по типу ОСТ 36-146-88)

Опоры ТХ изготавливаются в соответствии с чертежами и техническими требованиями ОСТ 36-146-88

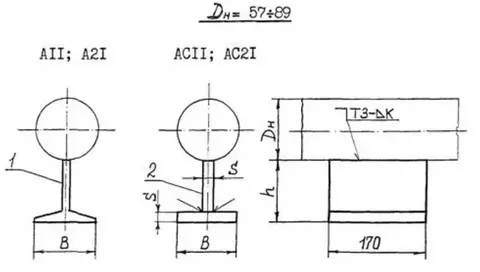

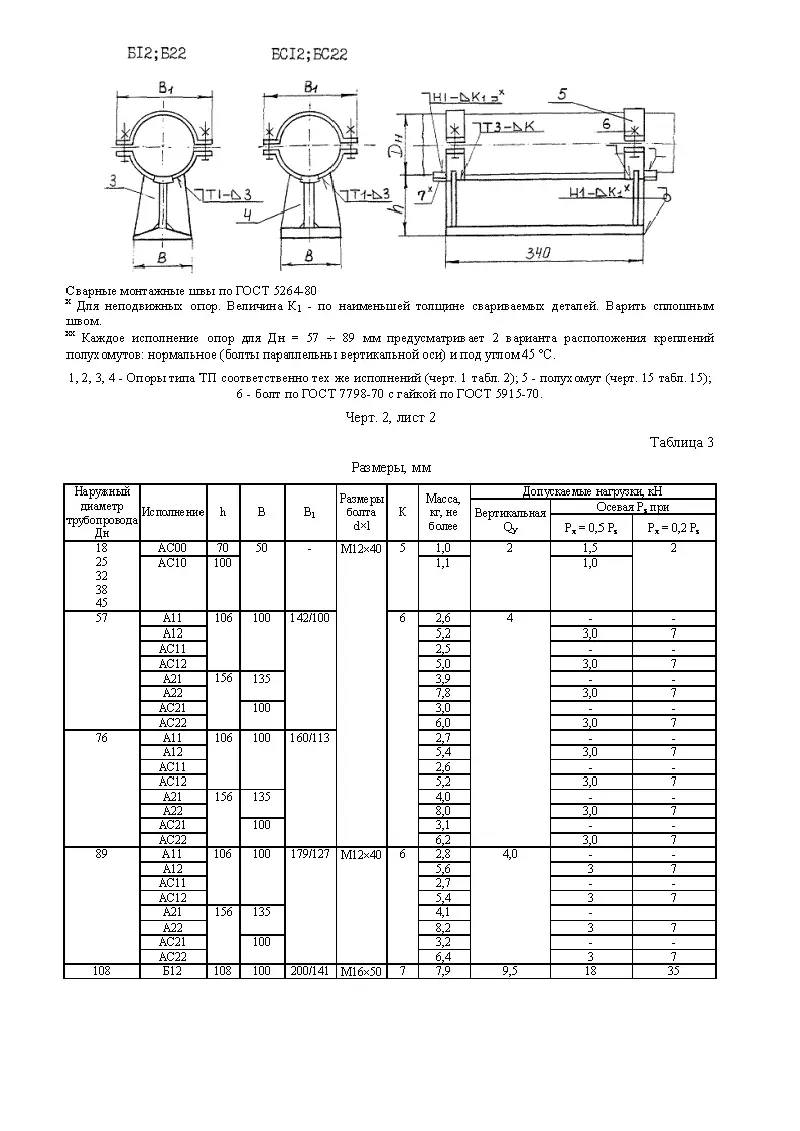

Конструкция опоры ТХ ОСТ 36-146-88

Опора состоит из с тавра, являющегося центральныv несущий элементjv и двух полухомутов, которые охватывают трубу и фиксируют её. Для крепления полухомутов используются болты по ГОСТ 7798-70 в комплекте с гайками по ГОСТ 5915-70

Опоры ТХ ОСТ 36-146-88 тавровые хомутовые

Тавровая основа. Это центральный несущий элемент — балка Т-образного сечения. В исполнении АС11 тавр делают сварным (в маркировке других исполнений ТХ может встречаться цельнотянутый тавр — тогда в обозначении буквы нет; буква «С» как раз указывает на сварную конструкцию).
Полухомуты. Они охватывают трубу. В этой опоре два полухомута (один хомут)
Крепёжные элементы. Это болты (например, М12×40) и гайки, которые соединяют полухомуты с тавровой основой и трубой .
Упоры. Иногда их предусматривают дополнительно: они нужны, чтобы труба не проскальзывала по хомутам при значительных линейных нагрузках (например, когда опора работает как неподвижная). При этом по умолчанию упоры в комплект не входят — их нужно уточнять при заказе.

При монтаже опоры : тавровая балка крепится к несущей конструкции . Трубу охватывают полухомуты и фиксируют болтами.

Расшифровка маркировкииопоры 57-ТХ-АС11:

57 — наружный диаметр трубы (в мм);
ТХ — тип опоры (тавровая хомутовая);
АС — вариант исполнения.
11 — высота 100 мм (21-высота 150 мм

Характеристики опоры 57-ТХ-АС11

Стандарт ОСТ 36-146-88
Dнар.тр., мм: 57 мм
Масса: 2,5 кг.
Длина, мм: 170 мм
Ширина полухомута, мм: 142 мм
Ширина основания тавра , мм: 100 мм
Высота, мм: 100 мм
Размеры болта: М12×40 ГОСТ 5915-70.
Материал: углеродистая сталь (Ст3, Ст20), низколегированная (09Г2С) или нержавеющая (12Х18Н10Т) — выбор зависит от условий эксплуатации
Покрытие: грунт ГФ-021
Условия эксплуатации: температура рабочей среды от 0 °C до +450 °C, температура окружающей среды до –70 °C
