Опоры ХБ-А ХБ-Б ОСТ 36-146-88 в наличии

Опоры ХБ ОСТ 36-146-88 хомутовые бескорпусные в наличии Ду 18-530 мм

Опоры ХБ хомутовые безкорпусные предназначены для крепления стальных технологических трубопроводов с различным наружным диаметром и различного назначения. Изготавливаются в соответствии с ОСТ 36-146-88 и ТУ-04698606-001-04 'Опоры трубопроводов'.

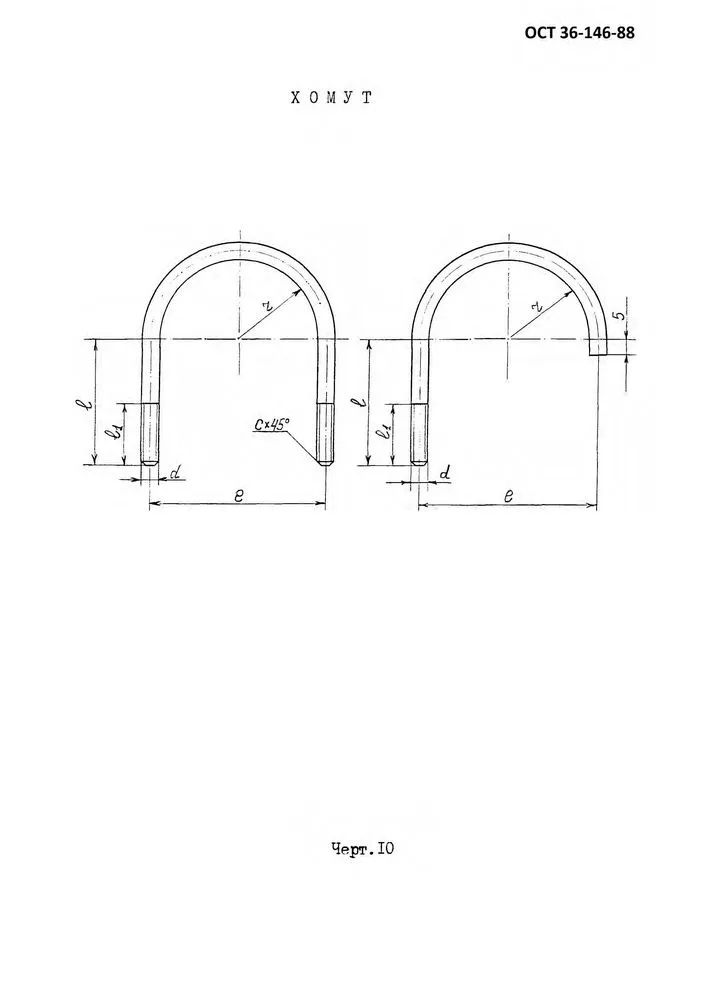

Конструкция и принцип работы опоры  ХБ-А ОСТ 36-146-88 представляет собой хомут, согнутый в радиус, соответствующий диаметру трубы, и четыре гайки  соответствующего диаметрадля крепления. Такая конструкция позволяет трубе смещаться вдоль своей оси, компенсируя тепловые деформации. То есть ХБ-А это подвижная опора.

Опора ХБ-Б  ОСТ 36-146-88  — это модификация опоры ХБ-А, дополненная двумя упорами. При монтаже эти упоры привариваются к трубе, жёстко фиксируя её положение и не давая смещаться ни в каком направлении. Следовательно, ХБ-Б это неподвижная опора

Как выбирать опоры ХБ .

 Выбор зависит от задачи: ХБ-А используют там, где необходимо обеспечить линейное перемещение трубопровода (например, на участках с температурными компенсаторами), чтобы труба могла удлиняться или укорачиваться при изменении температуры рабочей среды. Опора ХБ-Б применяют в точках, где по проекту труба должна оставаться строго неподвижной — чтобы правильно распределить нагрузки и контролировать тепловое расширение.

Таким образом: главное отличие — в наличии упоров у опоры ХБ-Б, которые превращают её в неподвижную (жёстко фиксированную) опору и определяют сферу применения: опора ХБ-А для подвижных участков, опора ХБ-Б — для неподвижных.

Опора ХБ-В ОСТ 36-146-88

Конструкция: хомут с двумя гайками и упором, сгиб выполнен в радиус трубы. Назначение: подвижная опора, но более компактная и лёгкая по сравнению с ХБ-А. Применение: используется на трубопроводах небольшого диаметра (25–159 мм). Её применяют в местах, где невозможно обеспечить крепление в двух точках.

Опора ХБ-Г ОСТ 36-146-88
ОПора выполнена по схеме с полухомутом, двумя гайками и двумя  упором. Она  является неподвижной опорой. Её применяют в местах, где невозможно обеспечить крепление в двух точках и предназначена  для жествой фиксации трубопровода.

Важные ограничения
