Опора 38-ХБ-А ОСТ 36-146-88 цене 180 рублей с НДС в наличии
Опора 38-ХБ-А ОСТ 36-146-88
Опора 38-ХБ-А ОСТ 36-146-88 цене 180 рублей с НДС (в наличии 500 штук)
Опоры ХБ-А ХБ-Б в наличии на складе все типоразмеры Ду 25-530 мм!
Расшифровка маркировки
- 38 — наружный диаметр трубы (Дн) в мм.
- ХБ — тип опоры: хомутовая бескорпусная.
- А — вариант исполнения.
- ОСТ 36-146-88 — отраслевой стандарт, регламентирующий конструкцию и размеры.
Конструкция
Опора 38-ХБ-А состоит из двухх основных элементов:
- Хомут М10— основная удерживающая часть с изгибом, соответствующим окружности трубопровода, и выпрямлением у краёв. С каждого края нанесена резьба для гаек, которыми хомут крепится к основанию.
- Гайки — используются для фиксации хомута к несущей конструкции (Гайка ГОСТ 5915-70 соответствующего диаметра М10 — 4 шт.)
Опора 38-ХБ-А в отличие от опоры 38-ХБ-Б - без двух упоров .

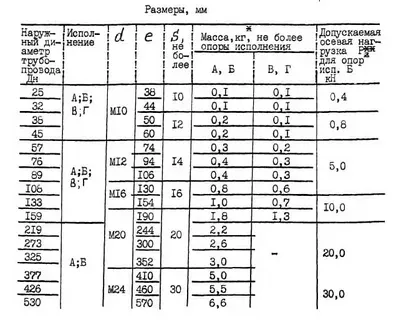

Технические характеристики
- Материал: изготавливается из углеродистых сталей (Ст3, Ст.20), низколегированных (09Г2С) или в особых случаях: нержавеющей стали (10Х18Н10Т,12Х18Н10Т).
- Покрытие: для защиты от коррозии наносится грунт ГФ-021 или ГФ-1102/
- Масса: около 0,18 кг.
- Диаметр резьбы: М10.
- Температурный режим рабочей среды: от 0 до +450 °C.
- Температура окружающей среды: до –50 °C.
- Условное давление: до 10 МПа.
Область применения
Опора используется в нефтегазовой, химической, энергетической и металлургической промышленности для крепления технологических трубопроводов.
Она подходит для трубопроводов с условным давлением Ру до 10 МПа и температурой рабочей среды от 0 до +450 °C
На каждую опору предоставляется паспорт качества и сертификаты на используемые материалы
Подбор и поставка
Уточним наличие и подготовим КП по этой позиции
Поможем с подбором исполнения, проверим доступность на складе и отправим коммерческое предложение по выбранной позиции или аналогам.
