Name: Опора Т13.09 серия 4.903-10 выпуск 5 подвижная, в наличии
SKU: opora-t13-09-seriya-4-903-10-vypusk-5-podvizhnye-v-nalichii

Опоры Т13.09 серия 4.903-10 выпуск 5 подвижные, в наличии

Опоры Т13.09 Ду 89 высота Н=200 мм, в наличии на складе.

Опоры Т13.09 Ду 108 мм высота Н=200 мм, в наличии на складе.

Опора скользящая Т13.09 — это подвижный элемент крепления для стальных трубопроводов, который поддерживает трубу Ду 89-108 мм, но при этом позволяет ей свободно смещаться вдоль оси при температурных расширениях или сжатиях. например, когда труба удлиняется или укорачивается из-за перепадов температуры. Это помогает снизить внутренние напряжения в трубопроводе, предотвратить деформации, сдвиги секций, провисание и преждевременный износ элементов

Конструкция

Опора представляет собой гнутую стальную скобу, установленную на корпус. Для повышения прочности и устойчивости к нагрузкам на скобу приварено ребро жёсткости. Соединение с трубопроводом — приварное.

Технические характеристики

Стандарт - Серия 4.903-10 выпуск 5
Тип - Подвижная
Вид - Корпусная
Диаметр трубопровда Ду - 89 и 108 мм.
Толщина стали -3 мм.
Материал: углеродистая сталь (Ст3, Ст20), низколегированная (09Г2С) или нержавеющая (12Х18Н10Т) — выбор зависит от условий эксплуатации
Покрытие: грунт-эмаль ГФ-21
Высота опоры - Н=150 мм
Длина: 170 мм.
Ширина: 90 мм.
Габаритные размеры (Д×Ш×В): 170 × 90 × 200 мм.
Масса: 1,864 кг.
Температура окружающей среды: от –70 °C до +50 °C.
Температурный диапазон эксплуатации рабочей среды: от 0 °C до +425 °C
Максимальное давление рабочей среды: до 16 МПа.
Стандарт: серия 4.903-10, выпуск 5.

Важные характеристики опор Т13.00:

Компенсация температурных деформаций. Позволяет трубе свободно удлиняться или укорачиваться при изменении температуры, предотвращая возникновение избыточных нагрузок на крепёжные элементы и несущие конструкции.
Равномерное распределение нагрузок. Опора поддерживает трубу и равномерно передаёт вес на несущие конструкции.
Простота монтажа. Благодаря конструкции установка не требует сложного инструмента.
Долговечность. Качественное исполнение и антикоррозийное покрытие увеличивают срок службы.

Назначение

Опора предназначена для крепления стальных технологических трубопроводов с наружным диаметром 89 и 108 мм. Она используется в системах:

теплоснабжения;
водоснабжения (горячего и холодного);
водоотведения и канализации;
газоснабжения;
промышленных технологических трубопроводов.

Чаще всего применяется во внутренних инженерных сетях, где важны простота конструкции, надёжность и удобство прокладывания и обслуживания.трубопроводов.

Особенности монтажа опор Т13

При монтаже важно учитывать возможное продольное смещение труб и соблюдать компенсационные зазоры.
Расчёт расстояний между опорами выполняется индивидуально и зависит от диаметра трубы, рабочих температур, давления и других параметров.
Отступления от проектной документации при монтаже недопустимы.

Опора Т13.09 — это простое, недорогое и надёжное решение для систем, где критически важна компенсация температурных деформаций труб малого диаметра.

Опора Т13.09 серия 4.903-10 выпуск 5 подвижная, в наличии

Опоры Т13.09 серия 4.903-10 выпуск 5 подвижные, в наличии

Опоры Т13.09 Ду 89 высота Н=200 мм, в наличии на складе.

Опоры Т13.09 Ду 108 мм высота Н=200 мм, в наличии на складе.

Конструкция

Технические характеристики

Назначение

Особенности монтажа опор Т13

Преимущество ООО "АстронЭнерго"- наличие опор разных типов на складе.

На каждую опору предоставляется Паспорт качества, Сертификаты на используемые материалы и дается расширенная Гарантия 24 месяца.

Бесплатная оперативная доставка до транспортной компании: ПЭК, Деловые Линии, СДЭК.

Быстрые сроки обработки заявок, большой опыт специалистов, квалифицированная консультация, более 20 лет на Рынке.

Скидка на первый заказ, цены ниже, чем у конкурентов.

Работаем по безналичному расчету, цены включают НДС 22 %.

Уточним наличие и подготовим КП по этой позиции

Смотрите также

Опора Т13.10 серия 4.903-10 выпуск 5 купить в наличии

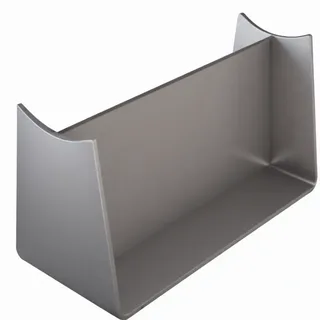

Опоры Т13.08 серия 4.903-10 выпуск 5 купить в наличии
