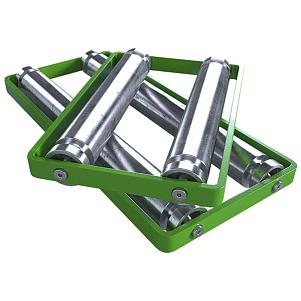

Обоймы катковые.
Входят в состав блоков катковых опор ОСТ 108.275.42-80, ОСТ 108.275.45-80 применяемых при прокладке трубопроводов наружным диаметром от Дн194 до Дн630 мм.
Стандартно обоймы катковые направляющие изготавливаются из марок стали Ст3; 45.
По запросу возможно изготовление из марок стали – 20; 09Г2С; 12Х18Н10Т; 12ХМ и других сталей.
Стандартное покрытие – транспортировочный грунт ГФ-021.
Возможные покрытия – термодиффузионное цинкование, горячее цинкование, цинксодержащие эмали, покрытия на основе эпоксидных смол и другие антикоррозийные покрытия.

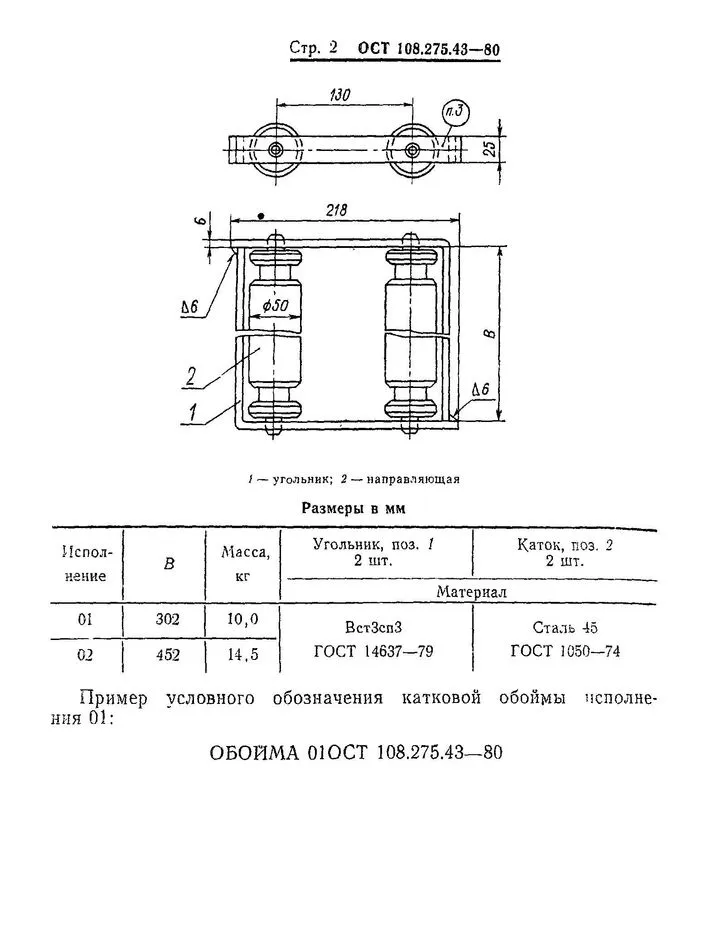

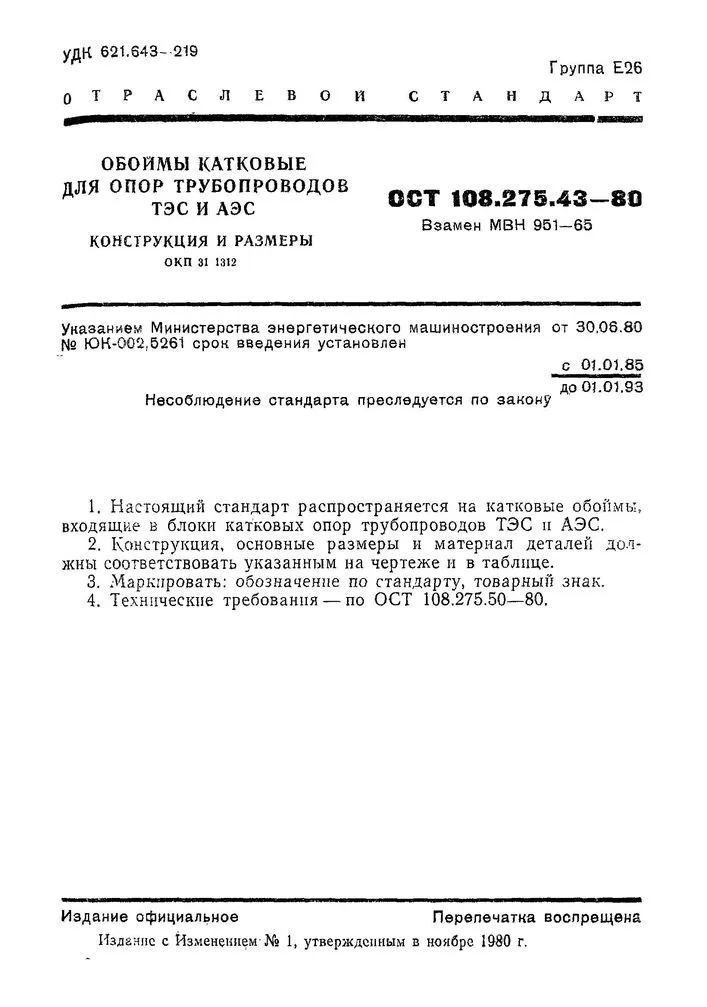

Обоймы катковые изготавливаются в соответствии с чертежами ОСТ 108.275.43-80 по техническим требованиям ОСТ 108.275.50-80
Пример обозначения катковой обоймы исполнения 01:
Обойма 01 ОСТ 108.275.43-80
| Исполнение | Высота обоймы, мм | Теоретическая масса | Ширина обоймы В,мм | Длина обоймы, мм |
|---|---|---|---|---|
| 01 | 50 | 10.00 кг. | 302 | 218 |
| 02 | 50 | 14.50 кг. | 452 | 218 |
