Блоки катковые направляющие.
Применяются в комплекте с установленными и приваренными к верхней плите скользящими хомутовыми опорами ОСТ 108.275.29-80, ОСТ 108.275.32-80 при прокладке трубопроводов наружным диаметром от Дн194 до Дн630 мм.
Стандартно блоки катковые направляющие изготавливаются из марок стали Ст3; 20; 45.
По запросу возможно изготовление из марок стали – 09Г2С; 12Х18Н10Т; 12ХМ и других сталей.
Стандартное покрытие – транспортировочный грунт ГФ-021.
Возможные покрытия – термодиффузионное цинкование, горячее цинкование, цинксодержащие эмали, покрытия на основе эпоксидных смол и другие антикоррозийные покрытия.

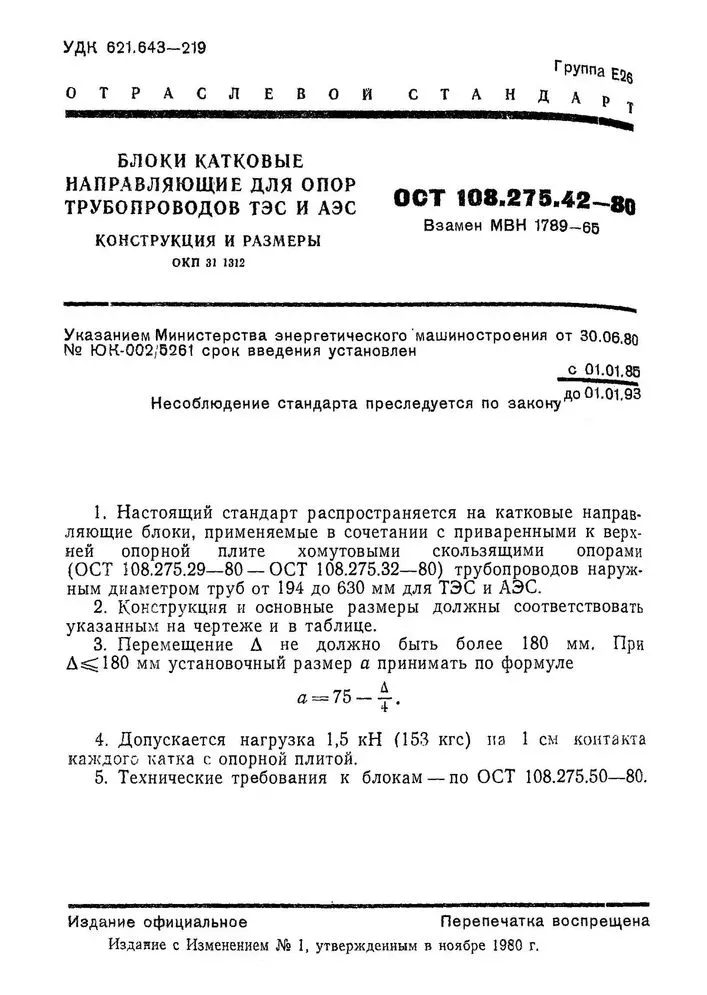

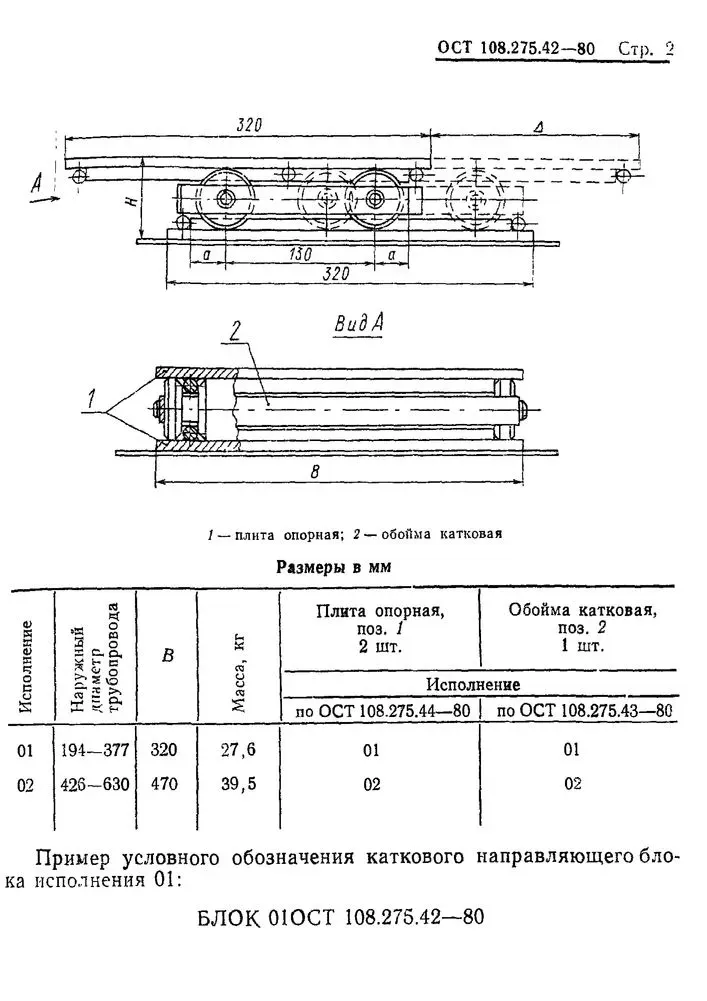

Блоки катковые направляющие изготавливаются в соответствии с чертежами ОСТ 108.275.42-80 по техническим требованиям ОСТ 108.275.50-80
Пример обозначения каткового направляющего блока исполнения 02:
Блок 02 ОСТ 108.275.42-80
| Исполнение | Наружный диаметр трубопровода Дн, мм | Теоретическая масса | Высота блока Н, мм | Ширина блока В, мм | Допустимое перемещение ∆, мм | Длина блока, мм |
|---|---|---|---|---|---|---|
| 01 | 194 — 377 | 27.60 кг. | 70 | 320 | 180 | 320 |
| 02 | 426 — 630 | 39.50 кг. | 70 | 470 | 180 | 320 |
