Плиты опорные.
Входят в состав блоков катковых опор ОСТ 108.275.42-80, ОСТ 108.275.45-80 применяемых при прокладке трубопроводов наружным диаметром от Дн194 до Дн630 мм.
Стандартно плиты опорные изготавливаются из марок стали Ст3; 20.
По запросу возможно изготовление из марок стали – 09Г2С; 12Х18Н10Т; 12ХМ и других сталей.
Стандартное покрытие – транспортировочный грунт ГФ-021.
Возможные покрытия – термодиффузионное цинкование, горячее цинкование, цинксодержащие эмали, покрытия на основе эпоксидных смол и другие антикоррозийные покрытия.

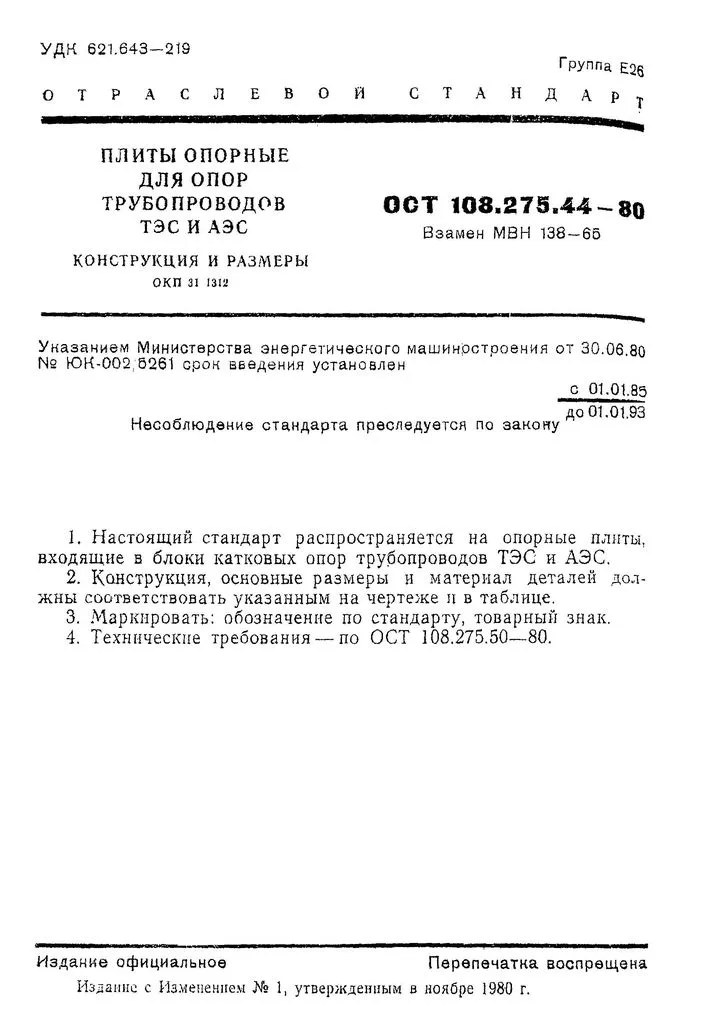

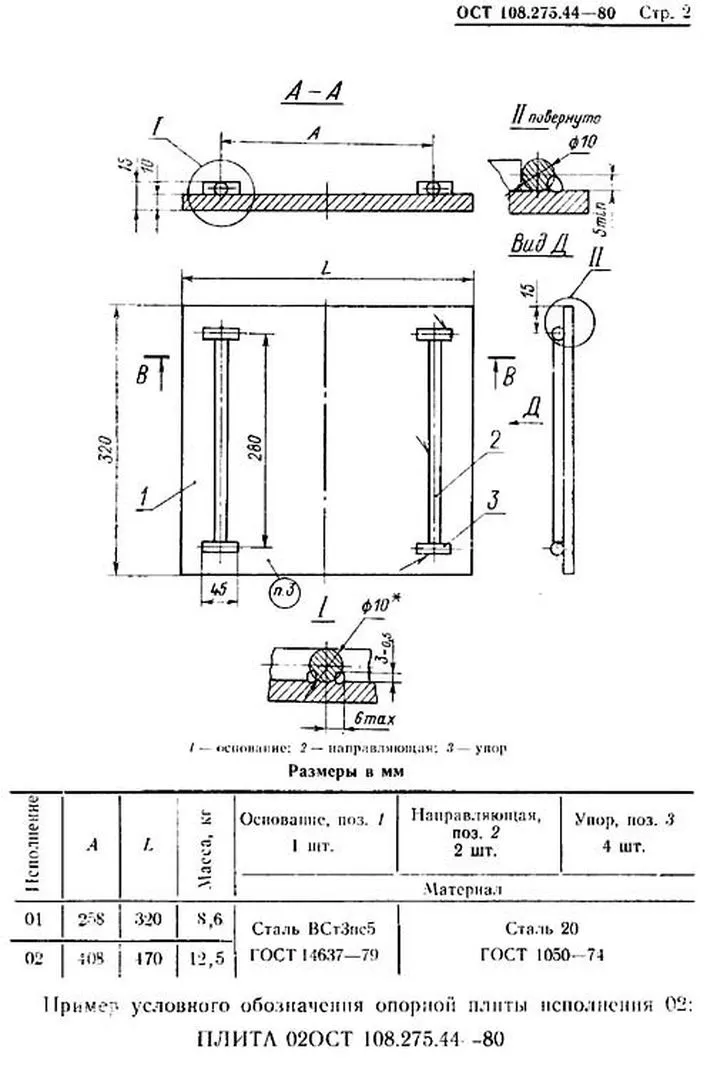

Плиты опорные изготавливаются в соответствии с чертежами ОСТ 108.275.44-80 по техническим требованиям ОСТ 108.275.50-80
Пример обозначения опорной плиты исполнения 02:
Плита 02 ОСТ 108.275.44-80
| Исполнение | Высота плиты, мм | Теоретическая масса | Ширина плиты , мм | Длина плиты L, мм |
|---|---|---|---|---|
| 01 | 15 | 8.60 кг. | 320 | 320 |
| 02 | 15 | 12.50 кг. | 320 | 470 |
