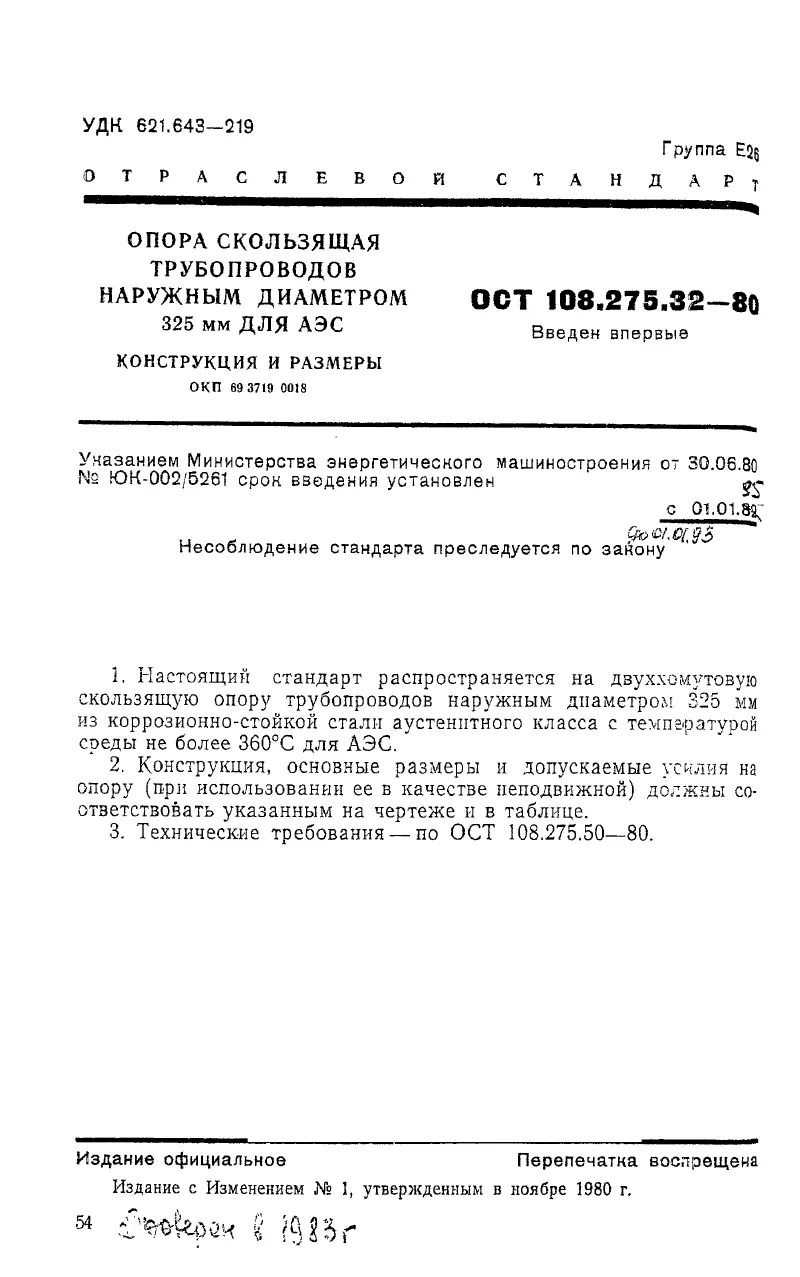

ОСТ 108.275.32-80
Опора скользящая трубопроводов наружным диаметром 325 мм для АЭС ОСТ 108.275.32-80

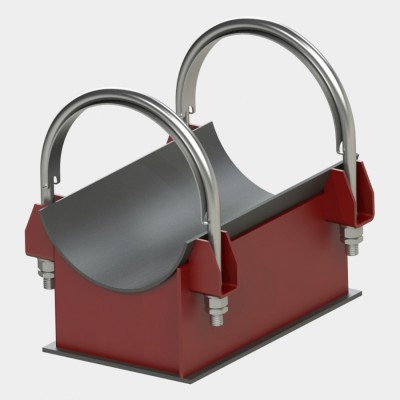

Опора скользящая двуххомутовая ОСТ 108.275.32-80
Назначение –крепление трубопровода на заданной высоте, позволяющее перемещаться трубопроводу под действием нагрузок, образующихся при изменении температуры рабочей среды и других действующих на трубопровод факторах.
Применяется при прокладке трубопроводов наружным диаметром Дн325 мм трубопроводов из коррозионно-стойкой стали аустенитного класса.
Стандартно скользящая двуххомутовая опора изготавливаются из марок стали Ст3,20К,35,12Х18Н10Т;
Стандартное покрытие – транспортировочный грунт ГФ-021.
Скользящая двуххомутовая опора изготавливается в соответствии с чертежами ОСТ 108.275.32-80 по техническим требованиям ОСТ 108.275.50-80

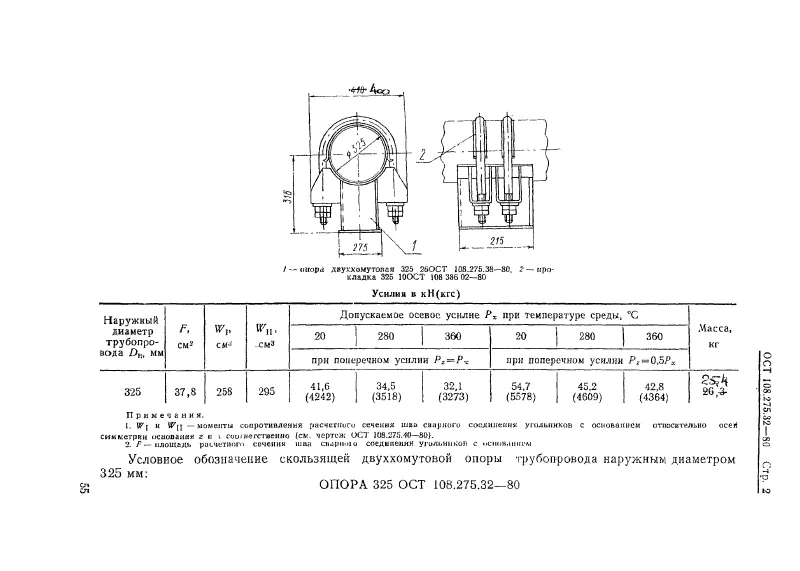

Обозначения скользящей двуххомутовой опоры трубопровода наружным диаметром 325 мм:
Опора 325 ОСТ 108.275.32-80

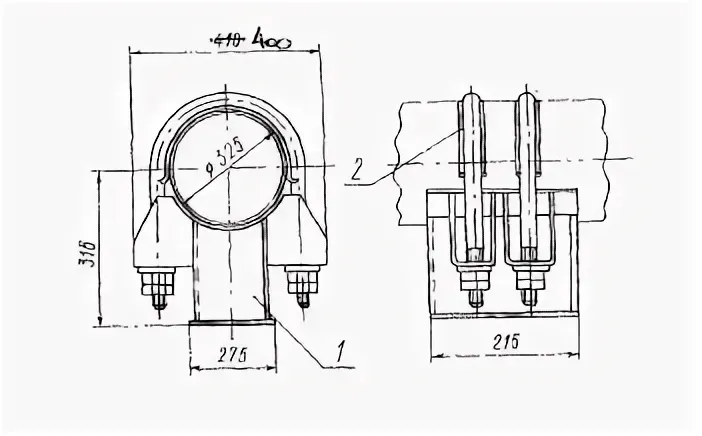

| Наружный диаметр трубопровода Дн, мм | Высота опоры до оси трубопровода Н, мм | Теоретическая масса | Ширина опоры В,мм | Ширина основания опоры b1, мм | Длина опоры L, мм |
|---|---|---|---|---|---|
| Скользящая двуххомутовая опора трубопроводов из коррозионно-стойкой стали аустенитного класса | |||||
| 325 | 315 | 25.40 кг. | 400 | 275 | 215 |
