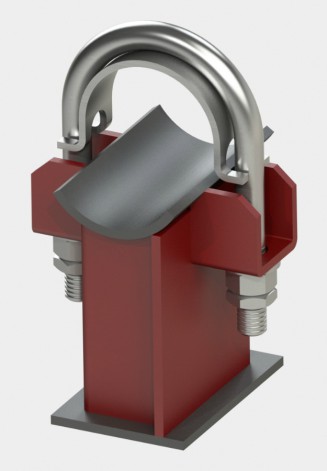

Опоры скользящие однохомутовые ОСТ 108.275.31-80.
Назначение –крепление трубопровода на заданной высоте, позволяющее перемещаться трубопроводу под действием нагрузок, образующихся при изменении температуры рабочей среды и других действующих на трубопровод факторах.
Применяются при прокладке трубопроводов наружным диаметром от Дн57 мм до Дн273 мм из коррозионно-стойкой стали аустенитного класса.
Стандартно скользящие однохомутовые опоры изготавливаются из марок стали Ст.3,20,35,12Х18Н10Т;
По запросу возможно изготовление из марок стали – 09Г2С, 08Х18Н10Т и других сталей.
Стандартное покрытие – транспортировочный грунт ГФ-021.

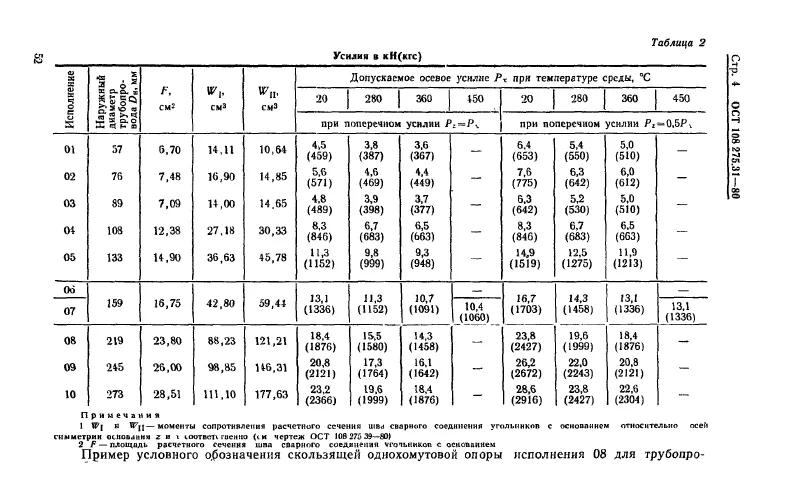

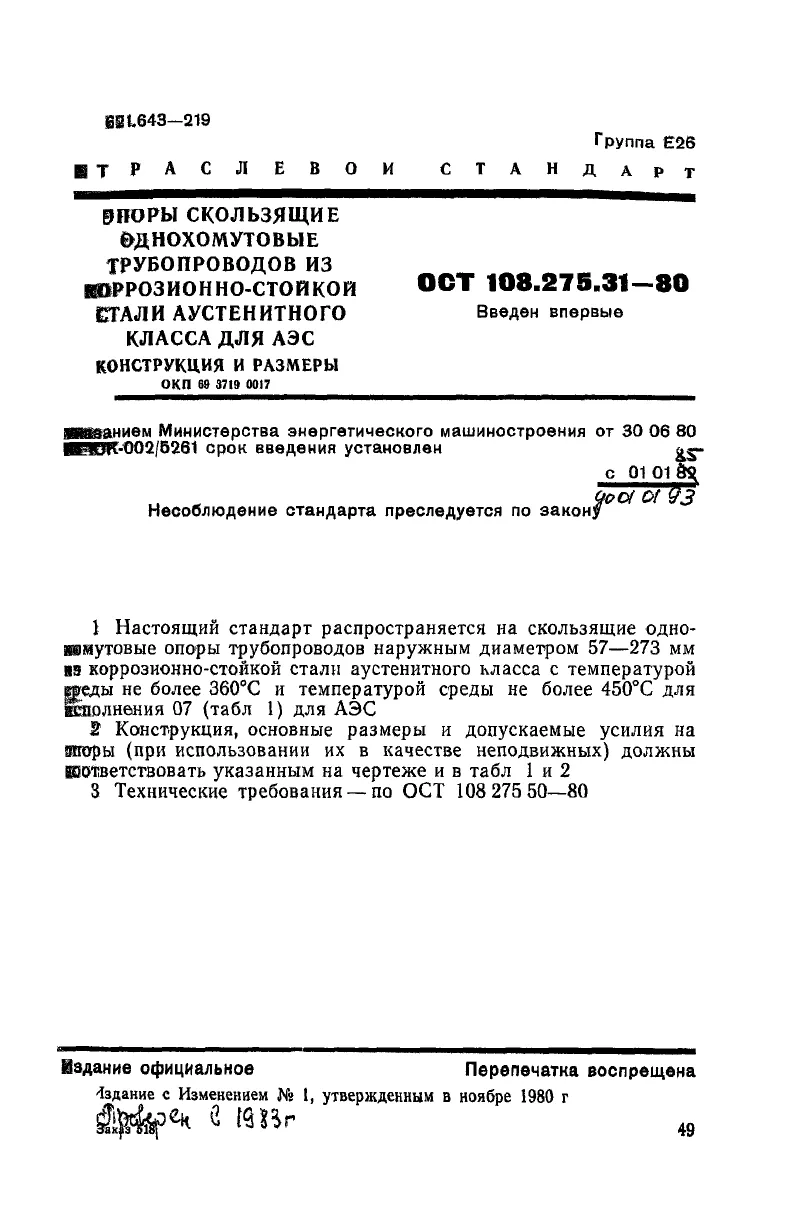

Скользящие однохомутовые опоры изготавливаются в соответствии с чертежами ОСТ 108.275.31-80 по техническим требованиям ОСТ 108.275.50-80

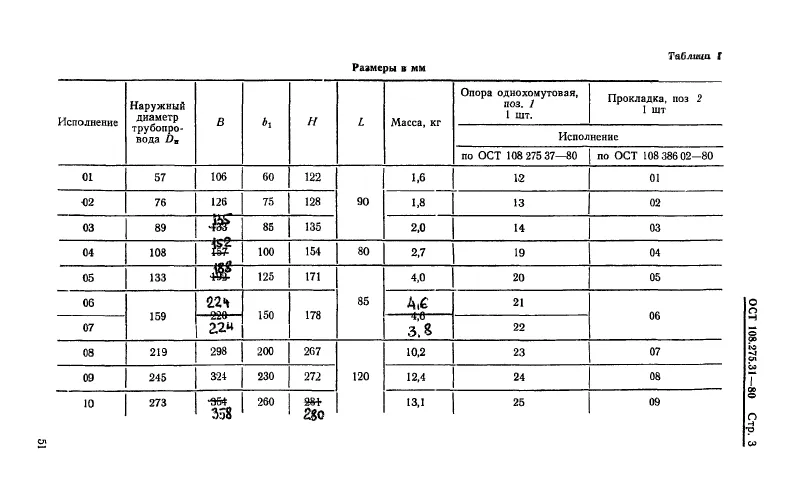

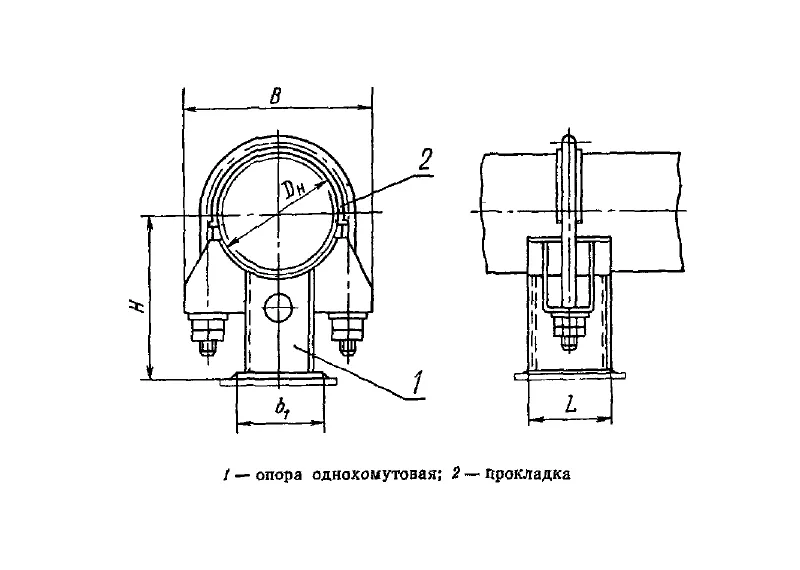

| Исполнение | Наружный диаметр трубопровода Дн, мм | Теоретическая масса | Высота опоры до оси трубопровода Н, мм | Ширина опоры В,мм | Ширина основания опоры b1, мм | Длина опоры L, мм |
|---|---|---|---|---|---|---|
| Скользящие однохомутовые опоры трубопроводов из коррозионно-стойкой стали аустенитного класса | ||||||
| 01 | 57 | 1.60 кг. | 122 | 106 | 60 | 90 |
| 02 | 76 | 1.80 кг. | 128 | 126 | 75 | 90 |
| 03 | 89 | 2.00 кг. | 135 | 135 | 85 | 90 |
| 04 | 108 | 2.70 кг. | 154 | 152 | 100 | 80 |
| 05 | 133 | 4.00 кг. | 171 | 188 | 125 | 85 |
| 06 | 159 | 4.60 кг. | 178 | 224 | 150 | 85 |
| 07 | 159 | 3.80 кг. | 178 | 224 | 150 | 85 |
| 08 | 219 | 10.20 кг. | 267 | 298 | 200 | 120 |
| 09 | 245 | 12.40 кг. | 272 | 324 | 230 | 120 |
| 10 | 273 | 13.10 кг. | 280 | 358 | 260 | 120 |
