Назначение –крепление трубопровода на заданной высоте, позволяющее перемещаться трубопроводу под действием нагрузок, образующихся при изменении температуры рабочей среды и других действующих на трубопровод факторах.
Применяются при прокладке трубопроводов наружным диаметром от Дн325 мм до Дн720 мм из хромомолибденованадиевых, углеродистых и кремнемарганцовистых сталей.
Стандартно скользящие двуххомутовые опоры изготавливаются из марок стали 12ХМ; 20; 20К; 20Х1М1Ф1ТР; Ст3; 35.
По запросу возможно изготовление из марок стали – 09Г2С; 12Х18Н10Т; 12Х1МФ; и других сталей.
Стандартное покрытие – транспортировочный грунт ГФ-021.
Скользящие двуххомутовые опоры изготавливаются в соответствии с чертежами ОСТ 108.275.30-80 по техническим требованиям ОСТ 108.275.50-80

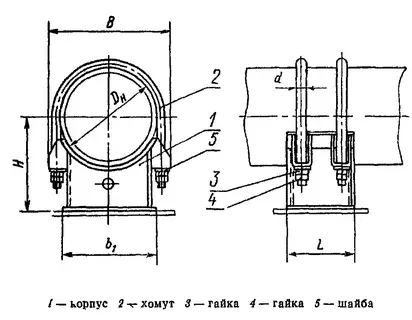

| Исполнение | Наружный диаметр трубопровода Дн, мм | Теоретическая масса | Высота опоры до оси трубопровода Н, мм | Ширина опоры В,мм | Ширина основания опоры b1, мм | Длина опоры L, мм |
|---|---|---|---|---|---|---|
| Скользящие двуххомутовые опоры трубопроводов из хромомолибденованадиевых сталей | ||||||
| 01 | 325 | 25.10 кг. | 315 | 400 | 275 | 215 |
| 02 | 377 | 28.70 кг. | 339 | 449 | 305 | 225 |
| 03 | 426 | 31.90 кг. | 369 | 498 | 355 | 225 |
| 04 | 465 | 34.30 кг. | 381 | 548 | 385 | 225 |
| 05 | 530 | 58.40 кг. | 417 | 616 | 490 | 275 |
| 06 | 630 | 95.40 кг. | 485 | 734 | 590 | 305 |
| 07 | 720 | 112.70 кг. | 534 | 822 | 660 | 330 |
| Скользящие двуххомутовые опоры трубопроводов из углеродистой и кремнемарганцовистых сталей | ||||||
| 08 | 325 | 25.10 кг. | 315 | 400 | 275 | 215 |
| 09 | 377 | 28.70 кг. | 339 | 449 | 305 | 225 |
| 10 | 426 | 31.90 кг. | 369 | 498 | 355 | 225 |
| 11 | 465 | 34.30 кг. | 381 | 548 | 385 | 225 |
| 12 | 530 | 58.40 кг. | 417 | 616 | 490 | 275 |
| 13 | 630 | 97.20 кг. | 486 | 734 | 590 | 305 |
| 14 | 720 | 115.20 кг. | 534 | 822 | 660 | 330 |
