Опоры А14Б 593.000 серия 5.900-7 выпуск 4
Опоры А14Б 593.000 серия 5.900-7 выпуск 4 подвижные для вертикальных трубопроводов Ду 50 - 250 мм
Опорные конструкции по серии 5.900-7 выпуск 4 разработаны для установки на стены, перекрытия и полы. Крепление происходит с помощью заделки металлических кронштейнов в кирпичные стены. Трубопроводы крепятся к перекрытиям с помощью подвески или посредством приварки к закладным деталям, находящимся в стыках между плитами.
Опоры А14Б 593.000 применяются для крепления вертикальных трубопроводов, транспортирующих рабучую среду с температурой от 0 до +150 °C с максимальным давлением до 1,6 МПа (16 кгс/см2). Опоры подвижные А14Б 593.000 предназначены для компенсации сдвига горизонтальных и вертикальных нагрузок трубопровода.
Стандартно опоры А14Б 593.000 изготавливаются из марок стали сталь 3, 20, 09Г2С. Стандартное покрытие – транспортировочный грунт ГФ-021.

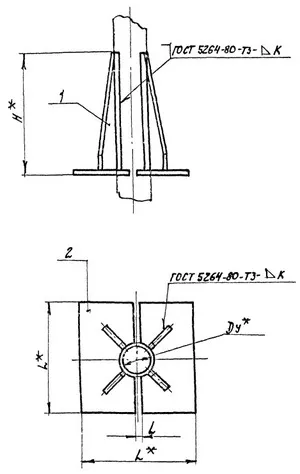

Опоры для вертикального трубопровода А14Б 593.000 СБ изготавливаются в соответствии с чертежами серии 5.900-7 выпуск 4.
Обозначение |
Условный проход Ду, мм |
Размеры, мм |
Масса, кг |
|
H |
L |
|||
|
А14Б 593.000 |
50 |
108,0 |
100,0 |
0,43 |
|
А14Б 593.000-01 |
65 |
138,0 |
130,0 |
0,80 |
|
А14Б 593.000-02 |
80 |
168,0 |
160,0 |
1,16 |
|
А14Б 593.000-03 |
100 |
208,0 |
200,0 |
2,00 |
|
А14Б 593.000-04 |
125 |
262,0 |
250,0 |
2,30 |
|
А14Б 593.000-05 |
150 |
312,0 |
300,0 |
3,80 |
|
А14Б 593.000-06 |
200 |
412,0 |
400,0 |
13,46 |
|
А14Б 593.000-07 |
250 |
512,0 |
500,0 |
22,64 |
