УКГ 3.00 Крепления газопровода к кирпичной стене
Применяются для крепления трубопроводов систем газоснабжения природным газом с избыточным давлением до 1,2 МПа (12 кгс/см2), для районов с расчетной температурой окружающей среды не менее -40°С. Условный диаметр прокладываемых газопроводов Ду 50 — 200 мм.
Стандартно крепления газопровода УКГ 3.00 изготавливаются из марки стали Ст.3, 20, 09Г2С.
Стандартное покрытие УКГ 3.00 — транспортировочный грунт ГФ-021.

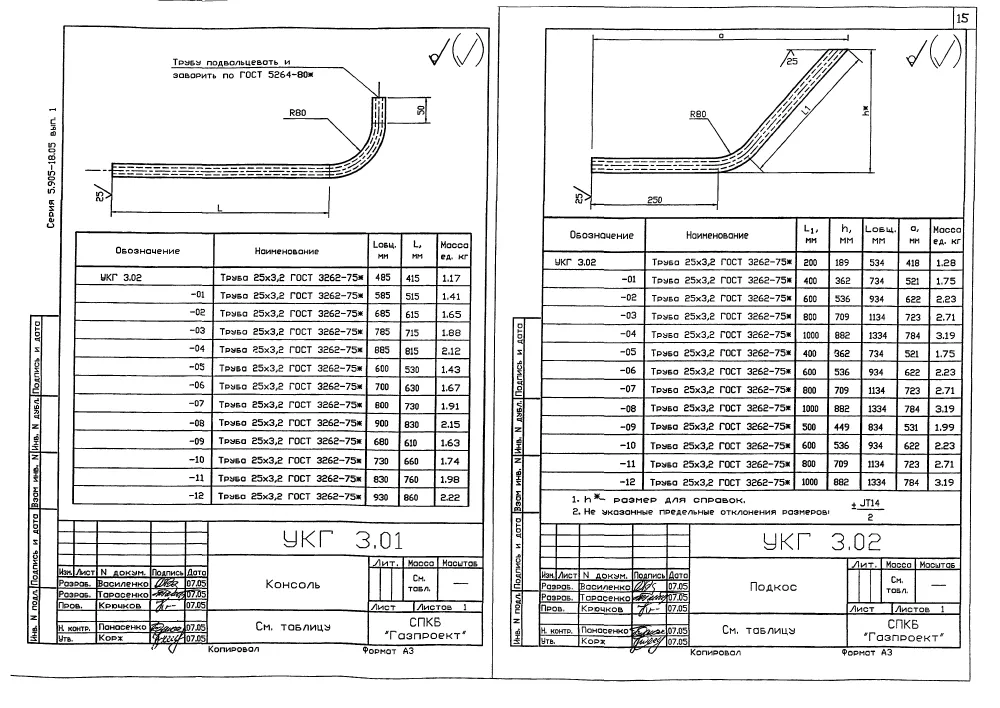

Крепления газопровода УКГ 3.00 СБ изготавливаются в соответствии с чертежами серии 5.905-18.05 выпуск 1.
Пример обозначения крепления газопровода Ду100 с расстоянием от оси трубопровода до стены L=300мм:
Крепление газопровода Ду100 УКГ 3.00-02 с.5.905-18.05 вып.1
Описание
| Обозначение | Условный проход Ду, мм | L, мм | Масса ед., кг |
|---|---|---|---|
| УКГ 3.00 | 50 -- 80 | 100 | 2,22 |
| УКГ 3.00-01 | 50 -- 80 | 200 | 2,93 |
| УКГ 3.00-02 | 50 -- 80 | 300 | 3,65 |
| УКГ 3.00-03 | 50 -- 80 | 400 | 4,37 |
| УКГ 3.00-04 | 50 -- 80 | 500 | 5,09 |
| УКГ 3.00-05 | 100, 150 | 200 | 3,02 |
| УКГ 3.00-06 | 100, 150 | 300 | 3,73 |
| УКГ 3.00-07 | 100, 150 | 400 | 4,45 |
| УКГ 3.00-08 | 100, 150 | 500 | 5,17 |
| УКГ 3.00-09 | 200 | 250 | 3,45 |
| УКГ 3.00-10 | 200 | 300 | 3,81 |
| УКГ 3.00-11 | 200 | 400 | 4,53 |
| УКГ 3.00-12 | 200 | 500 | 5,29 |
