Опоры ОПП3 ГОСТ 14911-82 ОСТ 36-94-83 подвижные трубопроводов
Ниже представлены технические характеристики и параметры для серии Опоры ОПП3 ГОСТ 14911-82 ОСТ 36-94-83 подвижные трубопроводов.
Опоры ОПП3 подвижные приварные удлиненные ГОСТ 14911-82 ОСТ 36-94-83 для технологических стальных трубопроводов Дн 57 - 1620 мм
Опоры ОПП3 ГОСТ 14911-82 ОСТ 36-94-83 трубопроводов подвижные предназначены для крепления стальных технологических трубопроводов различного назначения с наружным диаметром dн от 57 до 1620 мм. Изготавливаются в соответствии с ТУ-04698606-001-04 ''Опоры трубопроводов'' ГОСТ 14911-82, ОСТ 36-94-83

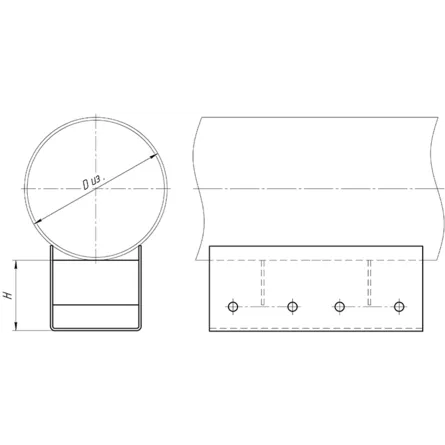

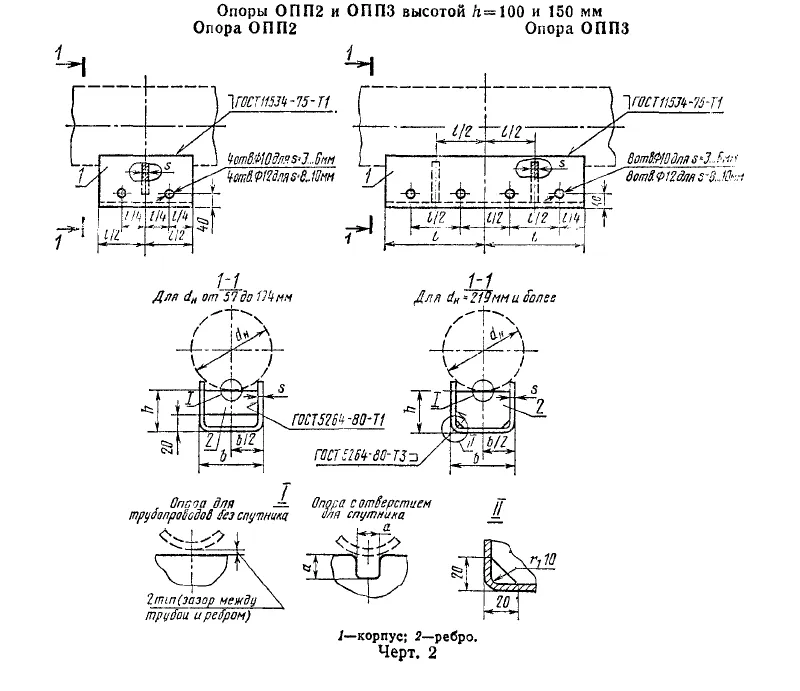

Опора ОПП представляет собой П-образный гнутый профиль, с одним или двумя вваренными в него ребрами, для придания конструкции жесткости. После сборки опоры ОПП покрываются слоем грунта ГФ-021, для защиты от коррозии при хранении или эксплуатации. Детали производятся из сталей марок 3сп5, 20 и 09г2с.
Опоры подвижные ОПП3 изготавливаются высотой 100 и 150 мм.
Применяются подвижные опоры по ГОСТ 14911-82 в системах магистральных трубопроводных систем. Такие детали позволяют эффективно распределять температурные деформации и другие нагрузки, возникающие в ходе транспортировки сред. За счет установки подвижных опор можно полностью исключить смещение труб в поперечном сечении. Отличительной особенностью является возможность восприятия вертикальных нагрузок, которые обязательно возникают при эксплуатации трубопроводов различных типов.
Опоры ОПП3 могут носить следующие обозначения: Опоры ОПП3 ГОСТ 14911-82 подвижные Опоры ОПП3 ОСТ 36-94-83 подвижные
ГОСТ 14911-82 (ОСТ 36-94-83) распространяется на стальные подвижные опоры стальных технологических трубопроводов различного назначения, транспортирующих рабочую среду температурой от 0 до 450 °С и давлением Ру до 10 МПа. Установка производится на все виды технологических трубопроводов кроме: магистральных, теплосетевых, трубопроводов электрических станций, трубопроводов с хладагентом, прокладываемых на пучинистых грунтах, вечной мерзлоты и не сейсмоустойчивых районах.
Ориентируясь на потребности Клиентов, компания ''АстронЭнерго'' держит в НАЛИЧИИ на складе в Москве опоры ОПП3 высотой Н= 100 мм следующих диаметров:
Опоры ОПП3-100.57 ГОСТ 14911-82 Опоры ОПП3-100.76 ГОСТ 14911-82 Опоры ОПП3-100.89 ГОСТ 14911-82 Опора ОПП3-100.108 ГОСТ 14911-82
Пример условного обозначения опоры подвижной ОПП3 высотой 100 мм для трубопровода Ду 89:
Опора ОПП3-100.89 ГОСТ 14911-82

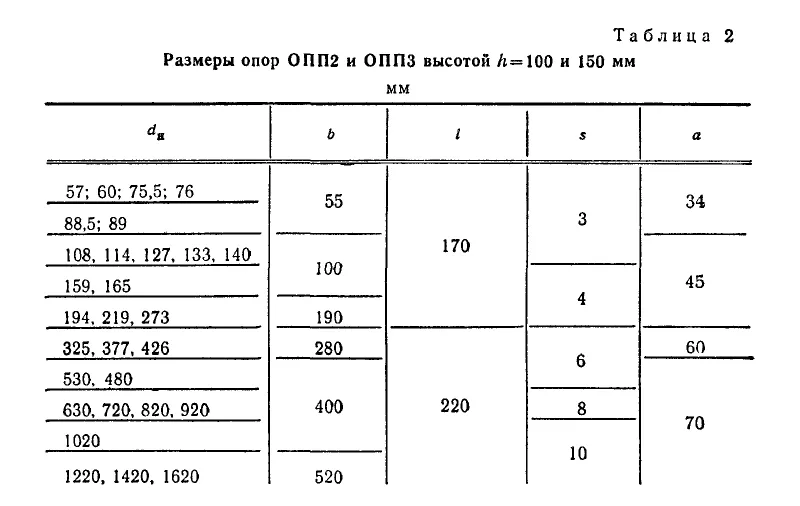

Технические характеристики
| Обозначение | Наружный диаметр, dн | Высота, мм | Длина, мм | Ширина, мм | Масса, мм | Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| Опора ОПП3-100.57 | 57 | 100 | 340 | 55 | 2,48 | 340,0 |
| Опора ОПП3-100.76 | 76 | 2,33 | 320,0 | |||
| Опора ОПП3-100.89 | 89 | 2,3 | 320,0 | |||
| Опора ОПП3-100.108 | 108 | 100 | 3 | 390,0 | ||
| Опора ОПП3-100.114 | 114 | 3 | 390,0 | |||
| Опора ОПП3-100.127 | 127 | 3 | 390,0 | |||
| Опора ОПП3-100.133 | 133 | 3,23 | 410,0 | |||
| Опора ОПП3-100.140 | 140 | 3,23 | 410,0 | |||
| Опора ОПП3-100.159 | 159 | 4,35 | 550,0 | |||
| Опора ОПП3-100.165 | 165 | 4,35 | 550,0 | |||
| Опора ОПП3-100.194 | 194 | 190 | 6,56 | 760,0 | ||
| Опора ОПП-3-100.219 | 219 | 6,27 | 710,0 | |||
| Опора ОПП3-100.273 | 273 | 5,81 | 660,0 | |||
| Опора ОПП3-100.325 | 325 | 440 | 280 | 15,29 | 1480,0 | |
| Опора ОПП3-100.377 | 377 | 14,39 | 1370,0 | |||
| Опора ОПП3-100.426 | 426 | 14,06 | 1330,0 | |||
| Опора ОПП3-100.480 | 480 | 400 | 21,27 | 2000,0 | ||
| Опора ОПП3-100.530 | 530 | 21,25 | 1990,0 | |||
| Опора ОПП3-100.630 | 630 | 29,75 | 2740,0 | |||
| Опора ОПП3-100.720 | 720 | 25,18 | 2290,0 | |||
| Опора ОПП3-100.820 | 820 | 24,32 | 2220,0 | |||
| Опора ОПП3-100.920 | 920 | 23,72 | 2170,0 | |||
| Опора ОПП3-100.1020 | 1020 | 29,87 | 2720,0 | |||
| Опора ОПП3-100.1220 | 1220 | 520 | 37,88 | 3410,0 | ||
| Опора ОПП3-100.1420 | 1420 | 37,34 | 3370,0 | |||
| Опора ОПП3-100.1620 | 1620 | 35,27 | 3180,0 | |||
| Опора ОПП3-150.57 | 57 | 150 | 340 | 55 | 3,36 | 440,0 |
| Опора ОПП3-150.76 | 76 | 3,25 | 430,0 | |||
| Опора ОПП3-150.89 | 89 | 3,22 | 430,0 | |||
| Опора ОПП3-150.108 | 108 | 100 | 4,2 | 530,0 | ||
| Опора ОПП3-150.114 | 114 | 4,2 | 525,0 | |||
| Опора ОПП3-150.127 | 127 | 4,2 | 525,0 | |||
| Опора ОПП3-150.133 | 133 | 4,01 | 510,0 | |||
| Опора ОПП3-150.140 | 140 | 4,01 | 510,0 | |||
| Опора ОПП3-150.159 | 159 | 6,01 | 720,0 | |||
| Опора ОПП3-150.165 | 165 | 6,01 | 720,0 | |||
| Опора ОПП3-150.194 | 194 | 190 | 8,22 | 980,0 | ||
| Опора ОПП3-150.219 | 219 | 7,83 | 940,0 | |||
| Опора ОПП3-150.273 | 273 | 7,39 | 890,0 | |||
| Опора ОПП3-150.325 | 325 | 440 | 280 | 18,39 | 1790,0 | |
| Опора ОПП3-150.377 | 377 | 17,59 | 1710,0 | |||
| Опора ОПП3-150.426 | 426 | 17,24 | 1670,0 | |||
| Опора ОПП3-150.480 | 480 | 400 | 25,27 | 2410,0 | ||
| Опора ОПП3-150.530 | 530 | 25,45 | 2420,0 | |||
| Опора ОПП3-150.630 | 630 | 35,35 | 3300,0 | |||
| Опора ОПП3-150.720 | 720 | 30,28 | 2820,0 | |||
| Опора ОПП3-150.820 | 820 | 29,42 | 2740,0 | |||
| Опора ОПП3-150.920 | 920 | 29,35 | 2730,0 | |||
| Опора ОПП3-150.1020 | 1020 | 36,46 | 3290,0 | |||
| Опора ОПП3-150.1220 | 1220 | 520 | 44,88 | 4040,0 | ||
| Опора ОПП3-150.1420 | 1420 | 43,54 | 3920,0 | |||
| Опора ОПП3-150.1620 | 1620 | 42,67 | 3840,0 |
