Опоры ОПХ1 подвижные хомутовые ГОСТ 14911-82 ОСТ 36-94-83 для технологических стальных трубопроводов Дн 18 - 48 мм
Опоры ОПХ1 ГОСТ 14911-82 ОСТ 36-94-83 подвижные хомутовые предназначены для крепления стальных технологических трубопроводов различного назначения с наружным диаметром dн от 18 до 48мм. Изготавливаются в соответствии с ТУ-04698606-001-04 ''Опоры трубопроводов'', ГОСТ 14911-82, ОСТ 36-94-83.
Круглые отверстия в ребре опор ОПХ1 следует выполнять по требованию потребителя.
Опора ОПХ состоит из П-образного корпуса опоры изготавливаемого путем штамповки, два хомута и ребра жесткости. Детали производятся из сталей марок 3сп5, ст.10, 20 и 09г2с. Гайка поставляется по ГОСТ 5915—70. Опоры подвижные ОПХ1 выпускаются высотой 70 и 100 мм.
Применяются подвижные опоры по ГОСТ 14911-82 в системах магистральных трубопроводных систем. Такие детали позволяют эффективно распределять температурные деформации и другие нагрузки, возникающие в ходе транспортировки сред. За счет установки подвижных опор можно полностью исключить смещение труб в поперечном сечении. Отличительной особенностью является возможность восприятия вертикальных нагрузок, которые обязательно возникают при эксплуатации трубопроводов различных типов. Опоры ОПХ1 предназначены для компенсации сдвига при тепловых деформациях и вертикальной нагрузки трубопровода.
ГОСТ 14911-82 (ОСТ 36-94-83) распространяется на стальные подвижные опоры стальных технологических трубопроводов различного назначения, транспортирующих рабочую среду температурой от 0 до 450 °С и давлением Ру до 10 МПа. Установка производится на все виды технологических трубопроводов кроме: магистральных, теплосетевых, трубопроводов электрических станций, трубопроводов с хладагентом, прокладываемых на пучинистых грунтах, вечной мерзлоты и не сейсмоустойчивых районах.
| Марка опоры |
Наружный диаметр трубопровода Дн, мм |
Теоретическая масса |
Радиус r, мм |
Ширина опоры, мм |
Длина опоры, мм |
Высота опоры до основания трубопровода h, мм |
Расчетная максимальная вертикальная нагрузка кН (кгс), при температурах рабочей среды, С˚ |
| до 150 |
св.150 до 300 |
св.300 до 450 |
| ОПХ1-70.18 |
18 |
0.78 кг. |
11 |
70 |
164 |
70 |
21,57 (2200) |
18,63 (1900) |
10,79 (1100) |
| ОПХ1-70.25 |
25 |
0.80 кг. |
14 |
70 |
164 |
70 |
21,57 (2200) |
18,63 (1900) |
10,79 (1100) |
| ОПХ1-70.32 |
32 |
0.90 кг. |
17 |
70 |
164 |
70 |
21,57 (2200) |
18,63 (1900) |
10,79 (1100) |
| ОПХ1-70.38 |
38 |
0.97 кг. |
22 |
70 |
164 |
70 |
21,57 (2200) |
18,63 (1900) |
10,79 (1100) |
| ОПХ1-70.45 |
45 |
1.00 кг. |
25 |
70 |
164 |
70 |
21,57 (2200) |
18,63 (1900) |
10,79 (1100) |
| ОПХ1-100.18 |
18 |
0.90 кг. |
11 |
70 |
164 |
100 |
14,71 (1500) |
13,23 (1350) |
7,55 (770) |
| ОПХ1-100.25 |
25 |
0.94 кг. |
14 |
70 |
164 |
100 |
14,71 (1500) |
13,23 (1350) |
7,55 (770) |
| ОПХ1-100.32 |
32 |
1.05 кг. |
17 |
70 |
164 |
100 |
14,71 (1500) |
13,23 (1350) |
7,55 (770) |
| ОПХ1-100.38 |
38 |
1.10 кг. |
22 |
70 |
164 |
100 |
14,71 (1500) |
13,23 (1350) |
7,55 (770) |
| ОПХ1-100.45 |
45 |
1.11 кг. |
25 |
70 |
164 |
100 |
14,71 (1500) |
13,23 (1350) |
7,55 (770) |
Пример условного обозначения опоры подвижной хомутовой ОПХ1 высотой 100 мм для трубопровода Ду38:
Опора ОПХ1-100.38 ГОСТ 14911-82 хомутовая

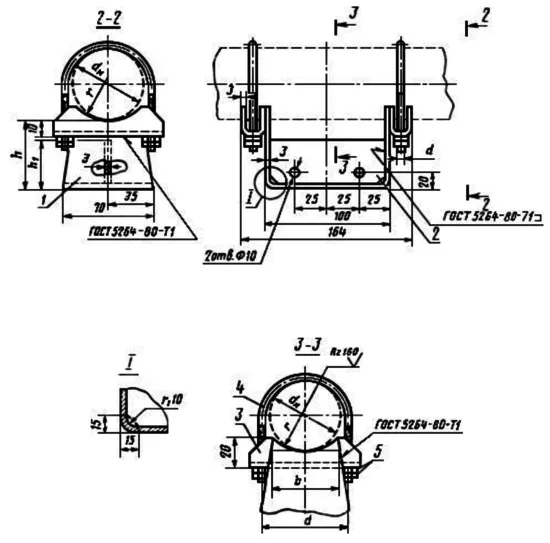

Dн
|
r
|
h
|
h1
|
h2
|
a
|
b
|
d
|
| 18; 21,3 |
11 |
70 и 100 |
30 / 60 |
77 / 107
|
34 |
40 |
М8 |
| 25; 26,8 |
14 |
38 |
| 32; 33,5 |
17 |
84 / 114 |
44 |
60 |
М10 |
| 38; 42,3 |
22 |
54 |
| 45; 48 |
25 |
62 |

ГОСТ 14911-82 ОСТ 36-94-83 распространяется на стальные подвижные опоры стальных технологических трубопроводов различного назначения, транспортирующих рабочую среду температурой от 0 до 450 °С и давлением Ру до 10 МПа. Установка производится на все виды технологических трубопроводов кроме: магистральных, теплосетевых, трубопроводов электрических станций, трубопроводов с хладагентом, прокладываемых на пучинистых грунтах, вечной мерзлоты и не сейсмоустойчивых районах.
