Опоры ОПП2 ГОСТ 14911-82 ОСТ 36-94-83 подвижные трубопроводов
Опоры ОПП2 подвижные приварные ГОСТ 14911-82 ОСТ 36-94-83 для технологических стальных трубопроводов Дн 57 - 1620 мм.
Опоры ОПП2 ГОСТ 14911-82 ОСТ 36-94-83 подвижные предназначены для крепления стальных технологических трубопроводов различного назначения с наружным диаметром dн от 57 до 1620 мм. Изготавливаются в соответствии с ТУ-04698606-001-04 'Опоры трубопроводов' ГОСТ 14911-82 , ОСТ 36-94-83

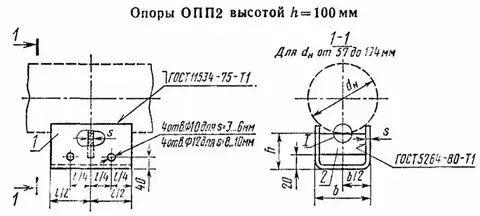

Опора ОПП представляет собой П-образный гнутый профиль, с одним или двумя вваренными в него ребрами, для придания конструкции жесткости. После сборки опоры ОПП покрываются слоем грунта ГФ-021, для защиты от коррозии при хранении или эксплуатации . Детали производятся из сталей марок 3, 20 и 09г2с.
Опоры подвижные ОПП2 изготавливаются высотой 100 и 150 мм.
Применяются подвижные опоры по ГОСТ 14911-82 в системах магистральных трубопроводных систем. Такие детали позволяют эффективно распределять температурные деформации и другие нагрузки, возникающие в ходе транспортировки сред. За счет установки подвижных опор можно полностью исключить смещение труб в поперечном сечении. Отличительной особенностью является возможность восприятия вертикальных нагрузок, которые обязательно возникают при эксплуатации трубопроводов различных типов.
Опоры ОПП2 могут носить следующие обозначения: Опоры ОПП1 ГОСТ 14911-82 подвижные Опоры ОПП1 ОСТ 36-94-83 подвижные
ГОСТ 14911-82 ОСТ 36-94-83 распространяется на стальные подвижные опоры стальных технологических трубопроводов различного назначения, транспортирующих рабочую среду температурой от 0 до 450 °С и давлением Ру до 10 МПа. Установка производится на все виды технологических трубопроводов кроме: магистральных, теплосетевых, трубопроводов электрических станций, трубопроводов с хладагентом, прокладываемых на пучинистых грунтах, вечной мерзлоты и не сейсмоустойчивых районах.
Пример условного обозначения опоры подвижной ОПП2 высотой 100 мм для трубопровода Ду 57:
Опора ОПП2-100.57 ГОСТ 14911-82

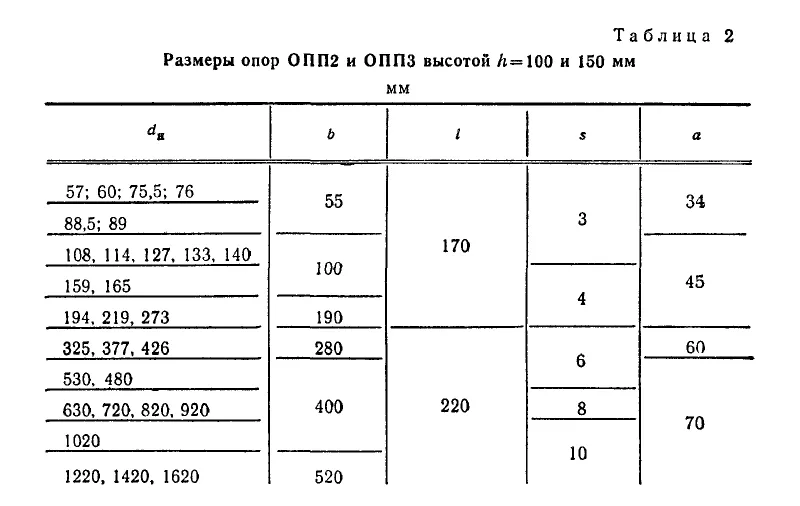

| Марка опоры | Наружный диаметр трубопровода Дн, мм | Теоретическая масса | Ширина опоры b, мм | Длина опоры l,мм | Толщина материала s, мм | Высота опоры до основания трубопровода h, мм | Расчетная максимальная вертикальная нагрузка кН (кгс), при температурах рабочей среды, С˚ | ||
|---|---|---|---|---|---|---|---|---|---|
| до 150 | св.150 до 300 | св.300 до 450 | |||||||
| ОПП2-100.57 | 57 | 1.24 кг. | 55 | 170 | 3 | 100 | 44,13 (4500) | 33,34 (3400) | 18,14 (1850) |
| ОПП2-100.60 | 60 | 1.24 кг. | 55 | 170 | 3 | 100 | 44,13 (4500) | 33,34 (3400) | 18,14 (1850) |
| ОПП2-100.75,5 | 75,5 | 1.17 кг. | 55 | 170 | 3 | 100 | 49,03 (5000) | 37,26 (3800) | 20,10 (2050) |
| ОПП2-100.76 | 76 | 1.17 кг. | 55 | 170 | 3 | 100 | 49,03 (5000) | 37,26 (3800) | 20,10 (2050) |
| ОПП2-100.88,5 | 88,5 | 1.15 кг. | 55 | 170 | 3 | 100 | 53,94 (5500) | 40,70 (4150) | 22,06 (2250) |
| ОПП2-100.89 | 89 | 1.15 кг. | 55 | 170 | 3 | 100 | 53,94 (5500) | 40,70 (4150) | 22,06 (2250) |
| ОПП2-100.108 | 108 | 1.63 кг. | 100 | 170 | 3 | 100 | 56,39 (5750) | 42,66 (4350) | 23,04 (2350) |
| ОПП2-100.114 | 114 | 1.63 кг. | 100 | 170 | 3 | 100 | 56,39 (5750) | 42,66 (4350) | 23,04 (2350) |
| ОПП2-100.127 | 127 | 1.63 кг. | 100 | 170 | 3 | 100 | 56,39 (5750) | 42,66 (4350) | 23,04 (2350) |
| ОПП2-100.133 | 133 | 1.62 кг. | 100 | 170 | 3 | 100 | 59,82 (6100) | 45,60 (4650) | 24,52 (2500) |
| ОПП2-100.140 | 140 | 1.62 кг. | 100 | 170 | 3 | 100 | 59,82 (6100) | 45,60 (4650) | 24,52 (2500) |
| ОПП2-100.159 | 159 | 1.97 кг. | 100 | 170 | 4 | 100 | 84,83 (8650) | 63,74 (6500) | 34,81 (3550) |
| ОПП2-100.165 | 165 | 1.97 кг. | 100 | 170 | 4 | 100 | 84,83 (8650) | 63,74 (6500) | 34,81 (3550) |
| ОПП2-100.194 | 194 | 3.28 кг. | 190 | 170 | 4 | 100 | 82,37 (8400) | 62,76 (6400) | 33,83 (3450) |
| ОПП2-100.219 | 219 | 3.13 кг. | 190 | 170 | 4 | 100 | 80,41 (8200) | 61,29 (6250) | 32,75 (3340) |
| ОПП2-100.273 | 273 | 2.90 кг. | 190 | 170 | 4 | 100 | 80,41 (8200) | 61,29 (6250) | 32,75 (3340) |
| ОПП2-100.325 | 325 | 7.59 кг. | 280 | 220 | 6 | 100 | 196,13 (20000) | 148,08 (15100) | 79,43 (8100) |
| ОПП2-100.377 | 377 | 7.19 кг. | 280 | 220 | 6 | 100 | 185,34 (18900) | 141,21 (14400) | 75,51 (7700) |
| ОПП2-100.426 | 426 | 7.03 кг. | 280 | 220 | 6 | 100 | 183,38 (18700) | 138,27 (14100) | 74,53 (7600) |
| ОПП2-100.480 | 480 | 10.64 кг. | 400 | 220 | 6 | 100 | 172,60 (17600) | 130,43 (13300) | 69,63 (7100) |
| ОПП2-100.530 | 530 | 10.62 кг. | 400 | 220 | 6 | 100 | 172,60 (17600) | 130,43 (13300) | 69,63 (7100) |
| ОПП2-100.630 | 630 | 14.87 кг. | 400 | 220 | 8 | 100 | 237,32 (24200) | 180,44 (18400) | 96,10 (9800) |
| ОПП2-100.720 | 720 | 12.57 кг. | 400 | 220 | 8 | 100 | 268,70 (27400) | 203,00 (20700) | 110,81 (11300) |
| ОПП2-100.820 | 820 | 12.17 кг. | 400 | 220 | 8 | 100 | 287,33 (29800) | 216,73 (22100) | 116,70 (11900) |
| ОПП2-100.920 | 920 | 11.81 кг. | 400 | 220 | 8 | 100 | 296,16 (30200) | 223,59 (22800) | 120,13 (12250) |
| ОПП2-100.1020 | 1020 | 14.93 кг. | 400 | 220 | 10 | 100 | 392,26 (40000) | 294,20 (30000) | 158,87 (16200) |
| ОПП2-100.1220 | 1220 | 18.74 кг. | 520 | 220 | 10 | 100 | 347,15 (35400) | 262,82 (26800) | 141,21 (14400) |
| ОПП2-100.1420 | 1420 | 18.07 кг. | 520 | 220 | 10 | 100 | 347,15 (35400) | 262,82 (26800) | 141,21 (14400) |
| ОПП2-100.1620 | 1620 | 17.63 кг. | 520 | 220 | 10 | 100 | 347,15 (35400) | 262,82 (26800) | 141,21 (14400) |
| ОПП2-150.57 | 57 | 1.71 кг. | 55 | 170 | 3 | 150 | 28,14 (2870) | 21,18 (2160) | 7,84 (800) |
| ОПП2-150.60 | 60 | 1.71 кг. | 55 | 170 | 3 | 150 | 28,14 (2870) | 21,18 (2160) | 7,84 (800) |
| ОПП2-150.75,5 | 75,5 | 1.53 кг. | 55 | 170 | 3 | 150 | 31,38 (3200) | 23,93 (2440) | 12,84 (1310) |
| ОПП2-150.76 | 76 | 1.53 кг. | 55 | 170 | 3 | 150 | 31,38 (3200) | 23,93 (2440) | 12,84 (1310) |
| ОПП2-150.88,5 | 88,5 | 1.61 кг. | 55 | 170 | 3 | 150 | 35,99 (3670) | 26,18 (2670) | 14,71 (1500) |
| ОПП2-150.89 | 89 | 1.61 кг. | 55 | 170 | 3 | 150 | 35,99 (3670) | 26,18 (2670) | 14,71 (1500) |
| ОПП2-150.108 | 108 | 2.10 кг. | 100 | 170 | 3 | 150 | 37,66 (3840) | 28,44 (2900) | 15,40 (1570) |
| ОПП2-150.114 | 114 | 2.10 кг. | 100 | 170 | 3 | 150 | 37,66 (3840) | 28,44 (2900) | 15,40 (1570) |
| ОПП2-150.127 | 127 | 2.10 кг. | 100 | 170 | 3 | 150 | 37,66 (3840) | 28,44 (2900) | 15,40 (1570) |
| ОПП2-150.133 | 133 | 2.01 кг. | 100 | 170 | 3 | 150 | 39,71 (4050) | 30,40 (3100) | 16,38 (1670) |
| ОПП2-150.140 | 140 | 2.01 кг. | 100 | 170 | 3 | 150 | 39,71 (4050) | 30,40 (3100) | 16,38 (1670) |
| ОПП2-150.159 | 159 | 3.00 кг. | 100 | 170 | 4 | 150 | 56,39 (5750) | 42,66 (4350) | 23,24 (2370) |
| ОПП2-150.165 | 165 | 3.00 кг. | 100 | 170 | 4 | 150 | 56,39 (5750) | 42,66 (4350) | 23,24 (2370) |
| ОПП2-150.194 | 194 | 4.11 кг. | 190 | 170 | 4 | 150 | 52,95 (5400) | 41,68 (4250) | 22,55 (2300) |
| ОПП2-150.219 | 219 | 3.91 кг. | 190 | 170 | 4 | 150 | 53,94 (5500) | 40,70 (4150) | 21,96 (2240) |
| ОПП2-150.273 | 273 | 3.69 кг. | 190 | 170 | 4 | 150 | 53,94 (5500) | 40,70 (4150) | 21,96 (2240) |
| ОПП2-150.325 | 325 | 9.19 кг. | 280 | 220 | 6 | 150 | 130,43 (13300) | 98,06 (10000) | 52,46 (5350) |
| ОПП2-150.377 | 377 | 8.79 кг. | 280 | 220 | 6 | 150 | 124,54 (12700) | 94,63 (9650) | 50,50 (5150) |
| ОПП2-150.426 | 426 | 8.62 кг. | 280 | 220 | 6 | 150 | 122,58 (12500) | 91,20 (9300) | 49,03 (5000) |
| ОПП2-150.480 | 480 | 12.63 кг. | 400 | 220 | 6 | 150 | 114,74 (11700) | 87,28 (8900) | 47,07 (4800) |
| ОПП2-150.530 | 530 | 12.72 кг. | 400 | 220 | 6 | 150 | 114,74 (11700) | 86,30 (8800) | 46,09 (4700) |
| ОПП2-150.630 | 630 | 17.67 кг. | 400 | 220 | 8 | 150 | 157,89 (16100) | 120,62 (12300) | 63,74 (6500) |
| ОПП2-150.720 | 720 | 15.14 кг. | 400 | 220 | 8 | 150 | 178,48 (18200) | 135,33 (13800) | 73,55 (7500) |
| ОПП2-150.820 | 820 | 14.71 кг. | 400 | 220 | 8 | 150 | 191,23 (19500) | 144,16 (14700) | 78,45 (8000) |
| ОПП2-150.920 | 920 | 14.51 кг. | 400 | 220 | 8 | 150 | 196,13 (20000) | 149,06 (15200) | 80,41 (8200) |
| ОПП2-150.1020 | 1020 | 18.23 кг. | 400 | 220 | 10 | 150 | 262,82 (26800) | 196,13 (20000) | 105,91 (10800) |
| ОПП2-150.1220 | 1220 | 22.44 кг. | 520 | 220 | 10 | 150 | 231,43 (23600) | 175,54 (179000 | 94,14 (9600) |
| ОПП2-150.1420 | 1420 | 21.77 кг. | 520 | 220 | 10 | 150 | 231,43 (23600) | 175,54 (179000 | 94,14 (9600) |
| ОПП2-150.1620 | 1620 | 21.33 кг. | 520 | 220 | 10 | 150 | 231,43 (23600) | 175,54 (179000 | 94,14 (9600) |
Ориентируясь на потребности Клиентов, компания ''АстронЭнерго'' держит в НАЛИЧИИ опоры ОПП2 диаметров с Ду 57 по Ду 159 мм с высотой Н= 100 мм на складе.
В НАЛИЧИИ НА СКЛАДЕ:
1. Опоры ОПП2-100.57 ГОСТ 14911-82
2. Опоры ОПП2-100.76 ГОСТ 14911-82
3. Опоры ОПП2-100.89 ГОСТ 14911-82
4. Опоры ОПП2-100.108 ГОСТ 14911-82
5. Опоры ОПП2-100.133 ГОСТ 14911-82
6. Опоры ОПП2-100.159 ГОСТ 14911-82
2. Опоры ОПП2-100.219 ГОСТ 14911-82
\
Подбор и поставка
Уточним наличие и подготовим КП по этой позиции
Поможем с подбором исполнения, проверим доступность на складе и отправим коммерческое предложение по выбранной позиции или аналогам.
Технические характеристики
| Обозначение | Наружный диаметр, dн | Высота, мм | Длина, мм | Ширина, мм | Масса, кг | Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| Опора ОПП2-100.57 | 57 | 100 | 170 | 55 | 1,24 | договор. |
| Опора ОПП2-100.76 | 76 | 1,17 | договор. | |||
| Опора ОПП2-100.89 | 89 | 1,15 | договор. | |||
| Опора ОПП2-100.108 | 108 | 100 | 1,63 | договор. | ||
| Опора ОПП2-100.114 | 114 | 1,63 | договор. | |||
| Опора ОПП2-100.127 | 127 | 1,63 | договор. | |||
| Опора ОПП2-100.133 | 133 | 1,62 | договор. | |||
| Опора ОПП2-100.140 | 140 | 1,62 | договор. | |||
| Опора ОПП2-100.159 | 159 | 1,97 | договор. | |||
| Опора ОПП2-100.165 | 165 | 1,97 | договор. | |||
| Опора ОПП2-100.194 | 194 | 190 | 3,28 | договор. | ||
| Опора ОПП2-100.219 | 219 | 3,13 | договор. | |||
| Опора ОПП2-100.273 | 273 | 2,9 | догов. | |||
| Опора ОПП2-100.325 | 325 | 220 | 280 | 7,59 | догов. | |
| Опора ОПП2-100.377 | 377 | 7,19 | догов. | |||
| Опора ОПП2-100.426 | 426 | 7,03 | договор. | |||
| Опора ОПП2-100.480 | 480 | 400 | 10,64 | догов. | ||
| Опора ОПП2-100.530 | 530 | 10,62 | договор. | |||
| Опора ОПП2-100.630 | 630 | 14,87 | договор. | |||
| Опора ОПП2-100.720 | 720 | 12,57 | договор. | |||
| Опора ОПП2-100.820 | 820 | 12,17 | договор. | |||
| Опора ОПП2-100.920 | 920 | 11,81 | договор. | |||
| Опора ОПП2-100.1020 | 1020 | 14,93 | договор. | |||
| Опора ОПП2-100.1220 | 1220 | 520 | 18,74 | договор. | ||
| Опора ОПП2-100.1420 | 1420 | 18,07 | договор. | |||
| Опора ОПП2-100.1620 | 1620 | 17,63 | договор. | |||
| Опора ОПП2-150.57 | 57 | 150 | 170 | 55 | 1,71 | договор. |
| Опора ОПП2-150.76 | 76 | 1,53 | договор. | |||
| Опора ОПП2-150.89 | 89 | 1,61 | договор. | |||
| Опора ОПП2-150.108 | 108 | 100 | 2,1 | 260,00 | ||
| Опора ОПП2-150.114 | 114 | 2,1 | договор. | |||
| Опора ОПП2-150.127 | 127 | 2,1 | договор. | |||
| Опора ОПП2-150.133 | 133 | 2,01 | договор. | |||
| Опора ОПП2-150.140 | 140 | 2,01 | договор. | |||
| Опора ОПП2-150.159 | 159 | 3 | договор. | |||
| Опора ОПП2-150.165 | 165 | 3 | договор. | |||
| Опора ОПП2-150.194 | 194 | 190 | 4,11 | договор. | ||
| Опора ОПП2-150.219 | 219 | 3,91 | договор. | |||
| Опора ОПП2-150.273 | 273 | 3,69 | договор. | |||
| Опора ОПП2-150.325 | 325 | 220 | 280 | 9,19 | договор. | |
| Опора ОПП2-150.377 | 377 | 8,79 | договор. | |||
| Опора ОПП2-150.426 | 426 | 8,62 | договор. | |||
| Опора ОПП2-150.480 | 480 | 400 | 12,63 | договор. | ||
| Опора ОПП2-150.530 | 530 | 12,72 | договор. | |||
| Опора ОПП2-150.630 | 630 | 17,67 | договор. | |||
| Опора ОПП2-150.720 | 720 | 15,14 | договор. | |||
| Опора ОПП2-150.820 | 820 | 14,71 | договор. | |||
| Опора ОПП2-150.920 | 920 | 14,51 | договор. | |||
| Опора ОПП2-150.1020 | 1020 | 18,23 | договор. | |||
| Опора ОПП2-150.1220 | 1220 | 520 | 22,44 | договор. | ||
| Опора ОПП2-150.1420 | 1420 | 21,77 | договор. | |||
| Опора ОПП2-150.1620 | 1620 | 21,33 | договор. |
