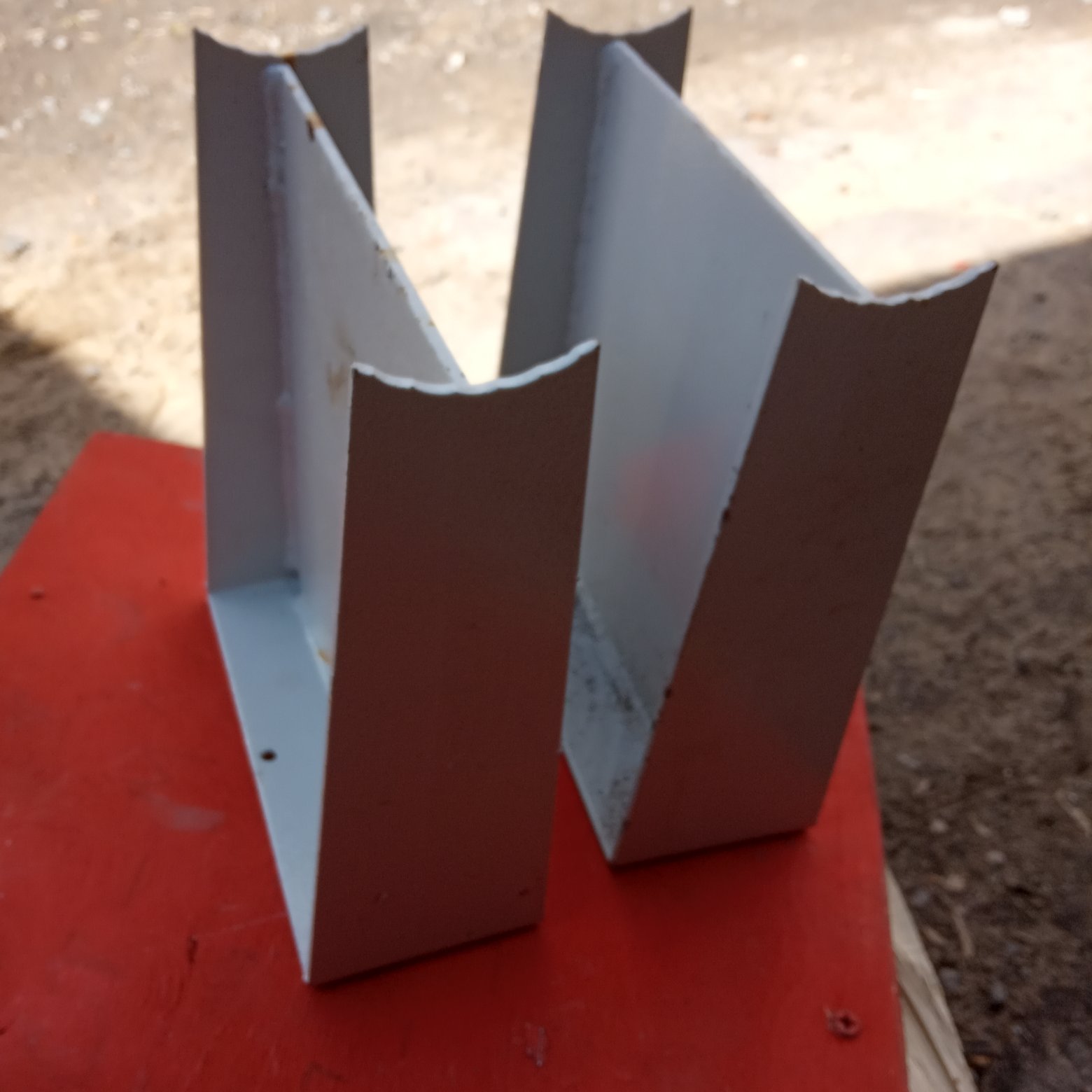

Опоры Т13.06 серия 4.903-10 выпуск 5, 637 руб. с НДС, в наличии

Опоры Т13.06 Ду 57,76 мм Н=200 мм,637 рублей с НДС, в наличии 50 штук.

Опора скользящая Т13.04 — это подвижный элемент крепления для стальных трубопроводов, который поддерживает трубу Ду 57-76 мм, но при этом позволяет ей свободно смещаться вдоль оси при температурных расширениях или сжатиях. например, когда труба удлиняется или укорачивается из-за перепадов температуры. Это помогает снизить внутренние напряжения в трубопроводе, предотвратить деформации, сдвиги секций, провисание и преждевременный износ элементов

Конструкция

Опора представляет собой гнутую стальную скобу, установленную на корпус. Для повышения прочности и устойчивости к нагрузкам на скобу приварено ребро жёсткости. Соединение с трубопроводом — приварное.

Технические характеристики

Стандарт - Серия 4.903-10 выпуск 5
Тип - Подвижная
Вид - Корпусная
Диаметр трубопровда Ду - 57 и 76 мм.
Толщина стали -3 мм.
Материал: углеродистая сталь (Ст3, Ст20), низколегированная (09Г2С) или нержавеющая (12Х18Н10Т) — выбор зависит от условий эксплуатации
Покрытие: грунт-эмаль ГФ-21
Высота: 200 мм.
Длина: 170 мм.
Ширина: 70 мм.
Габаритные размеры (Д×Ш×В): 170 × 70 × 208 мм.
Масса: 1,449 кг.
Температура окружающей среды: от –70 °C до +50 °C.
Температурный диапазон эксплуатации рабочей среды: от 0 °C до +425 °C
Максимальное давление рабочей среды: до 16 МПа.
Стандарт: серия 4.903-10, выпуск 5.

Важные характеристики опор Т13.00:

Компенсация температурных деформаций. Позволяет трубе свободно удлиняться или укорачиваться при изменении температуры, предотвращая возникновение избыточных нагрузок на крепёжные элементы и несущие конструкции.
Равномерное распределение нагрузок. Опора поддерживает трубу и равномерно передаёт вес на несущие конструкции.
Простота монтажа. Благодаря конструкции установка не требует сложного инструмента.
Долговечность. Качественное исполнение и антикоррозийное покрытие увеличивают срок службы.

Назначение

Опора предназначена для крепления стальных технологических трубопроводов с наружным диаметром 57 и 76 мм. Она используется в системах:

теплоснабжения;
водоснабжения (горячего и холодного);
водоотведения и канализации;
газоснабжения;
промышленных технологических трубопроводов.

Чаще всего применяется во внутренних инженерных сетях, где важны простота конструкции, надёжность и удобство прокладывания и обслуживания.трубопроводов.

Особенности монтажа опор Т13

При монтаже важно учитывать возможное продольное смещение труб и соблюдать компенсационные зазоры.
Расчёт расстояний между опорами выполняется индивидуально и зависит от диаметра трубы, рабочих температур, давления и других параметров.
Отступления от проектной документации при монтаже недопустимы.

Опора Т13.04 — это простое, недорогое и надёжное решение для систем, где критически важна компенсация температурных деформаций труб малого диаметра.
