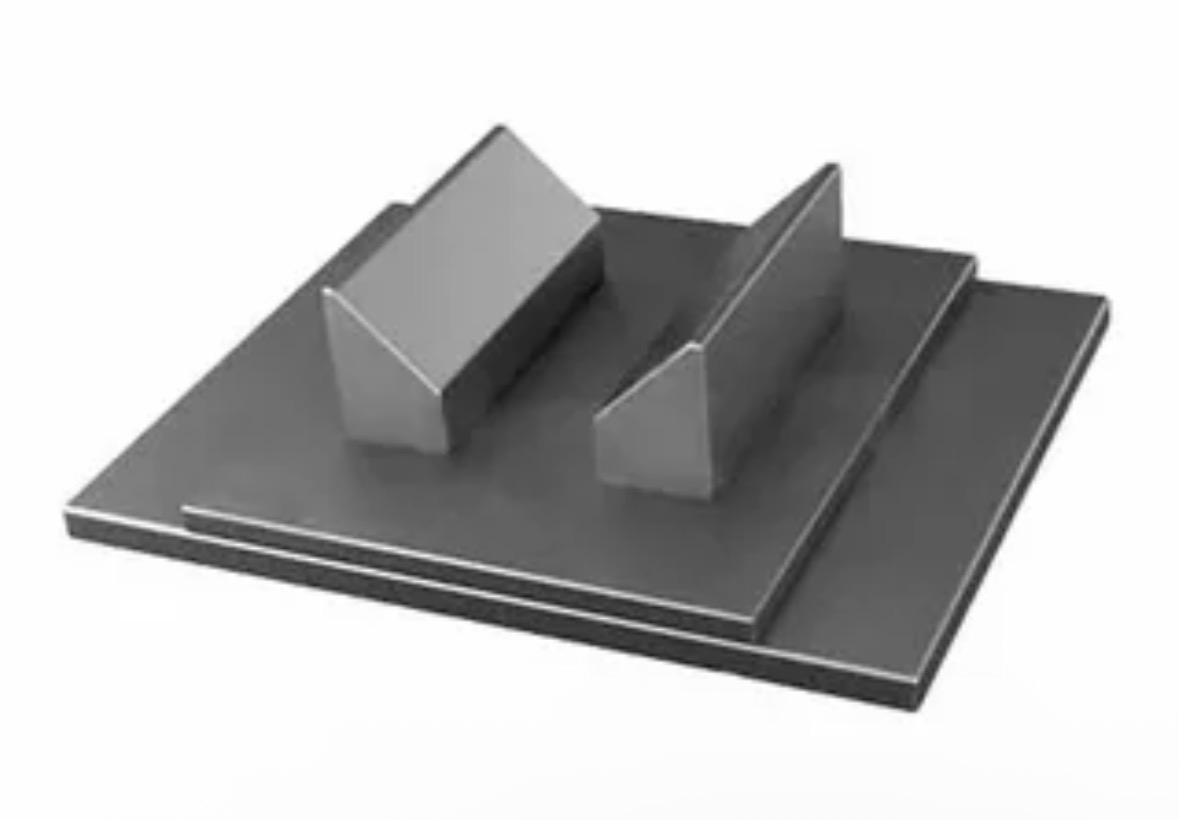

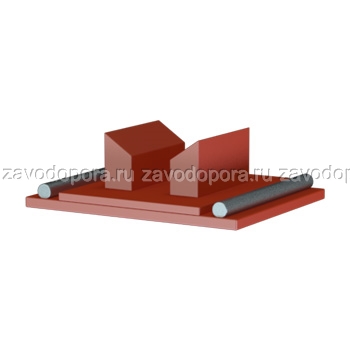

Опоры приварные скользящие направляющие.
Назначение –крепление трубопровода на заданной высоте, позволяющее перемещаться трубопроводу под действием нагрузок, образующихся при изменении температуры рабочей среды и других действующих на трубопровод факторах. Плита направляющая входящая в состав опоры ограничивает боковые перемещения, при этом не ограничивая перемещения по оси трубопровода.
Применяются при прокладке трубопроводов наружным диаметром от Дн530 до Дн1420 мм из электросварных труб.
Стандартно приварные скользящие направляющая опоры изготавливаются из марок стали 20; Ст3.
По запросу возможно изготовление из марок стали – 09Г2С; 08Х18Н10Т; 12Х1МФ; 12ХМ; и других сталей.
Стандартное покрытие – транспортировочный грунт ГФ-021.
Возможные покрытия – термодиффузионное цинкование, горячее цинкование, цинксодержащие эмали, покрытия на основе эпоксидных смол и другие антикоррозийные покрытия.

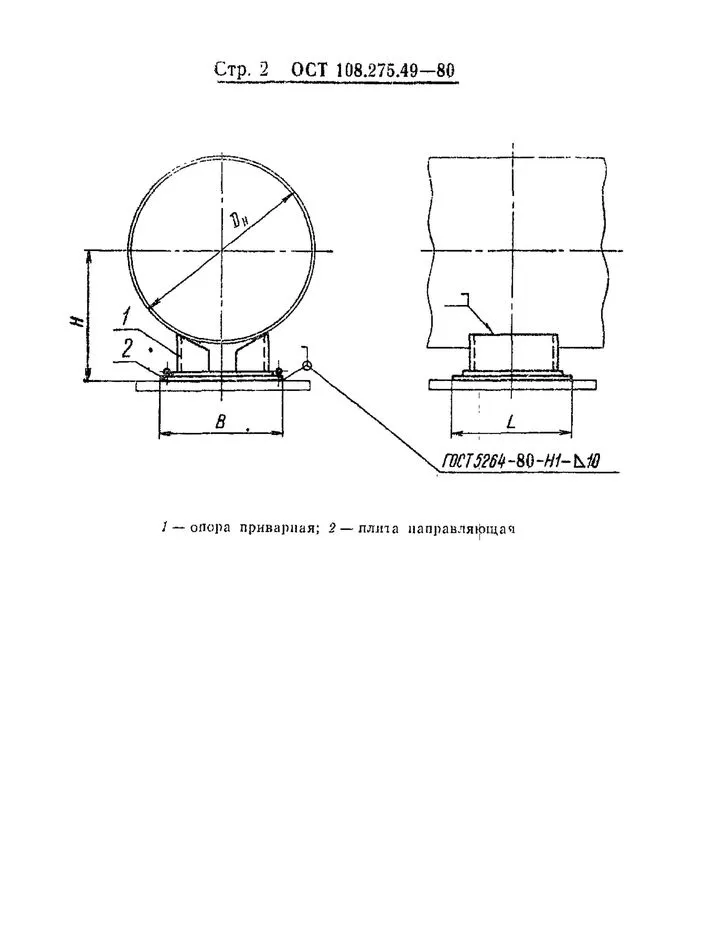

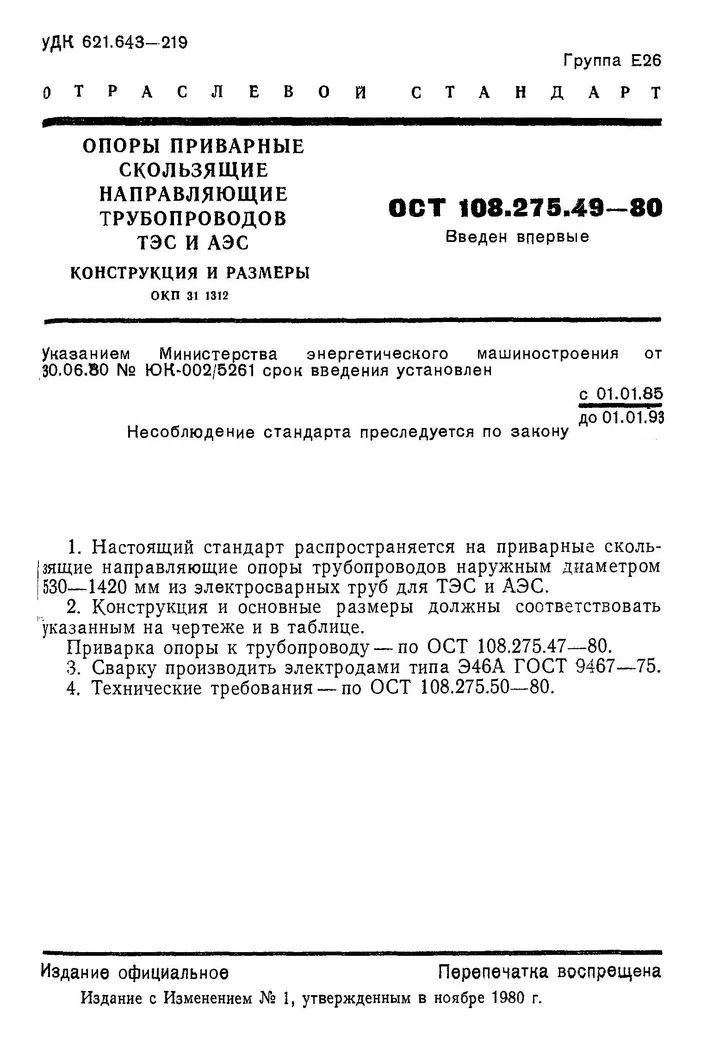

Приварные скользящие направляющие опоры изготавливаются в соответствии с чертежами ОСТ 108.275.49-80 по техническим требованиям ОСТ 108.275.50-80
Пример обозначения приварной скользящей направляющей опоры исполнения 04 для трубопровода наружным диаметром 1020 мм:
Опора направляющая 1020 04 ОСТ 108.275.49-80

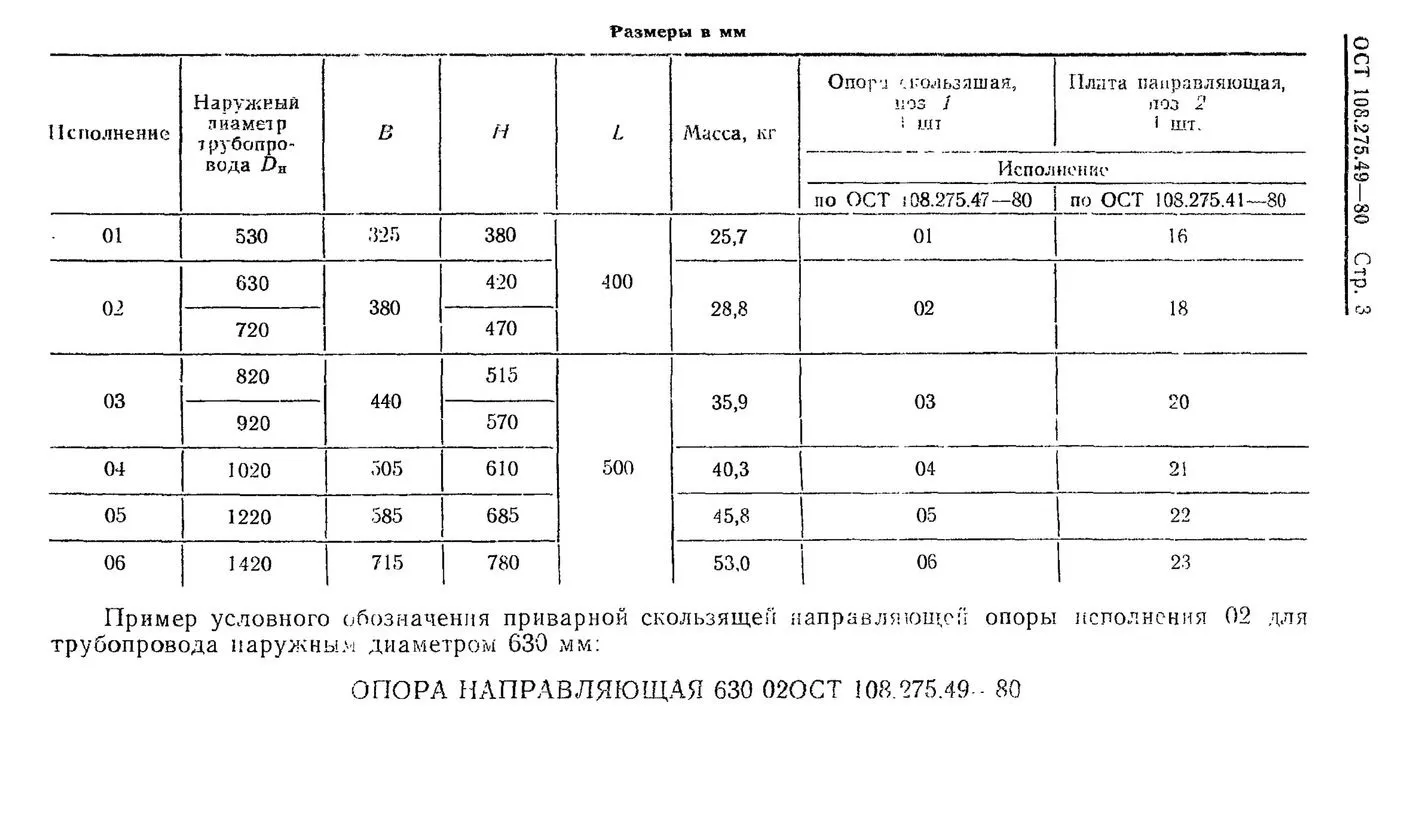

| Исполнение | Наружный диаметр трубопровода Дн, мм | Теоретическая масса | Высота до оси трубопровода Н, мм | Ширина основания опоры В, мм | Длина основания опоры, мм |
|---|---|---|---|---|---|
| 01 | 530 | 15.00 кг. | 370 | 275 | 330 |
| 02 | 630 | 16.40 кг. | 410 | 330 | 330 |
| 02 | 720 | 16.40 кг. | 460 | 330 | 330 |
| 03 | 820 | 18.00 кг. | 505 | 390 | 330 |
| 03 | 920 | 18.00 кг. | 560 | 390 | 330 |
| 04 | 1020 | 19.70 кг. | 600 | 455 | 330 |
| 05 | 1220 | 22.00 кг. | 675 | 535 | 330 |
| 06 | 1420 | 24.10 кг. | 770 | 665 | 330 |
