Опоры приварные.
Применяются в качестве неподвижных и скользящих опор при прокладке трубопроводов наружным диаметром от Дн530 до Дн1420мм из электросварных труб.
Стандартно приварные опоры изготавливаются из марки стали Ст3
По запросу возможно изготовление из марок стали – 20; 09Г2С; 12Х18Н10Т; 12Х1МФ и других сталей.
Стандартное покрытие – транспортировочный грунт ГФ-021.
Возможные покрытия – термодиффузионное цинкование, горячее цинкование, цинксодержащие эмали, покрытия на основе эпоксидных смол и другие антикоррозийные покрытия.

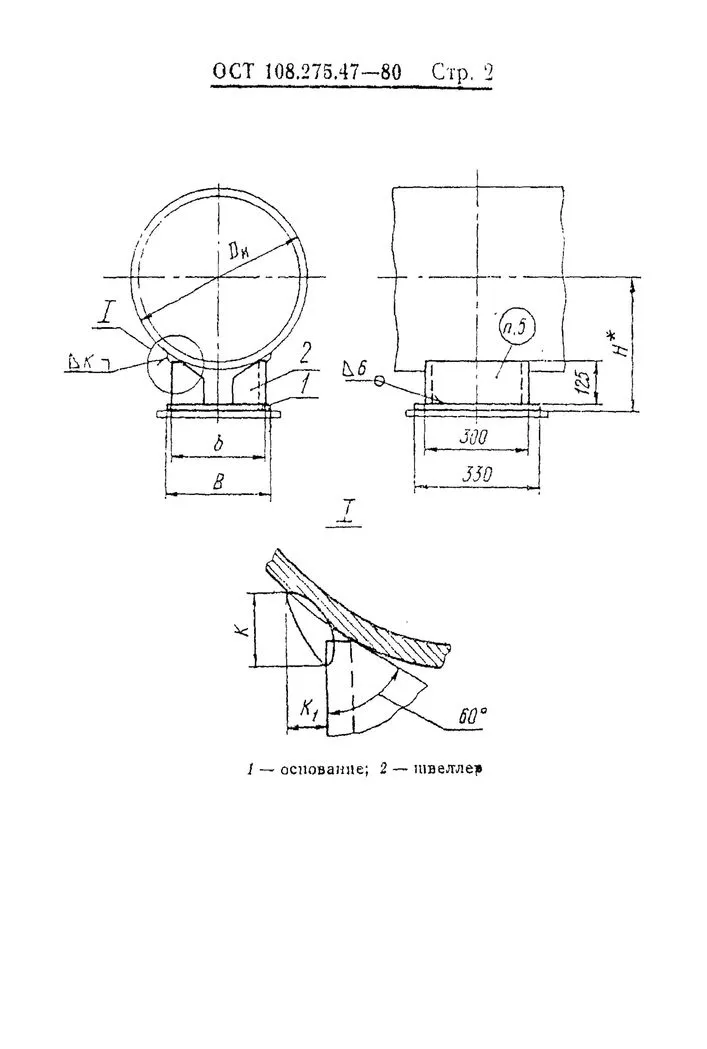

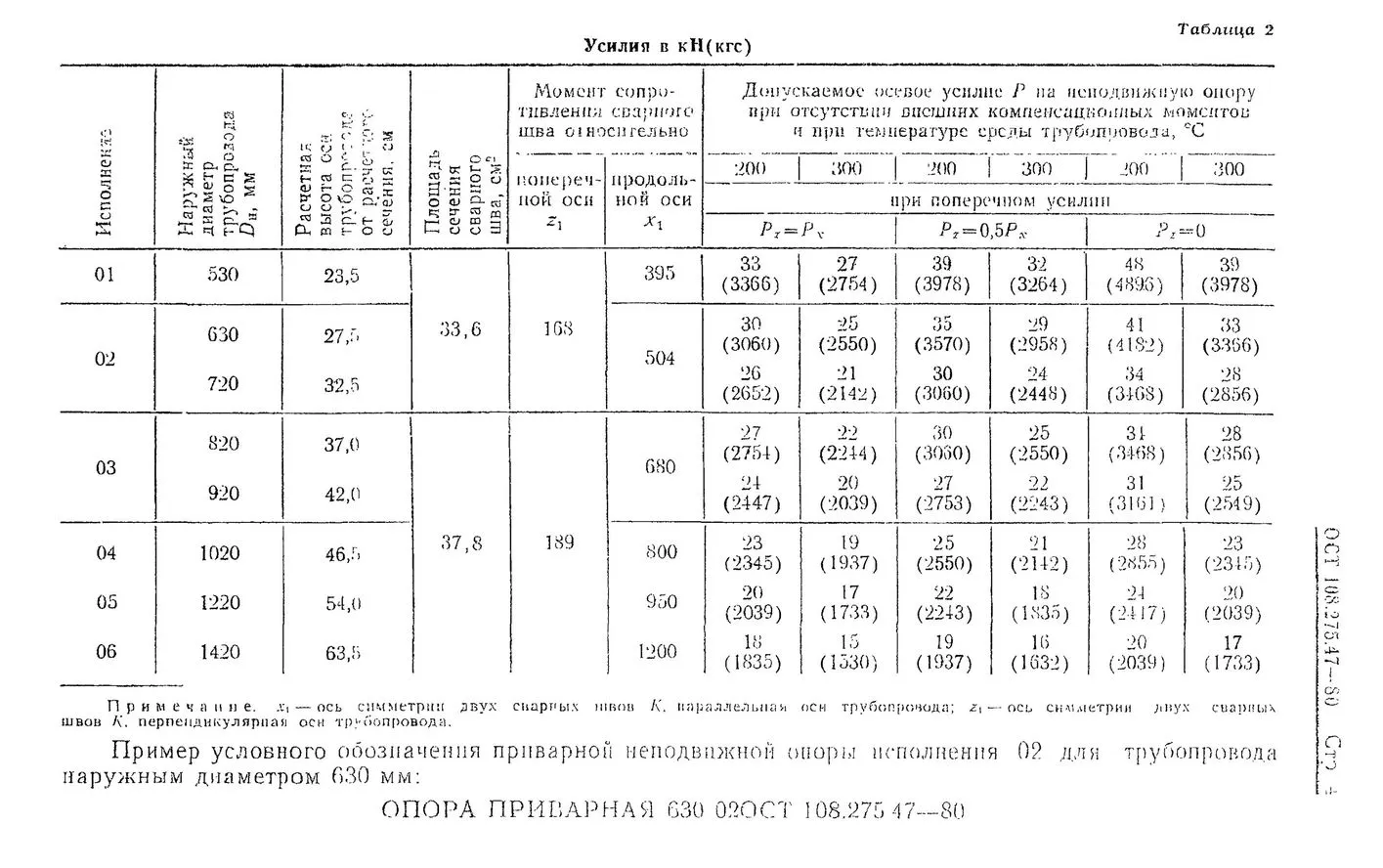

Приварные опоры изготавливаются в соответствии с чертежами ОСТ 108.275.47-80 по техническим требованиям ОСТ 108.275.50-80
Пример обозначения приварной неподвижной опоры исполнения 05 для трубопровода наружным диаметром 1220 мм:
Опора приварная 1220 05 ОСТ 108.275.47-80

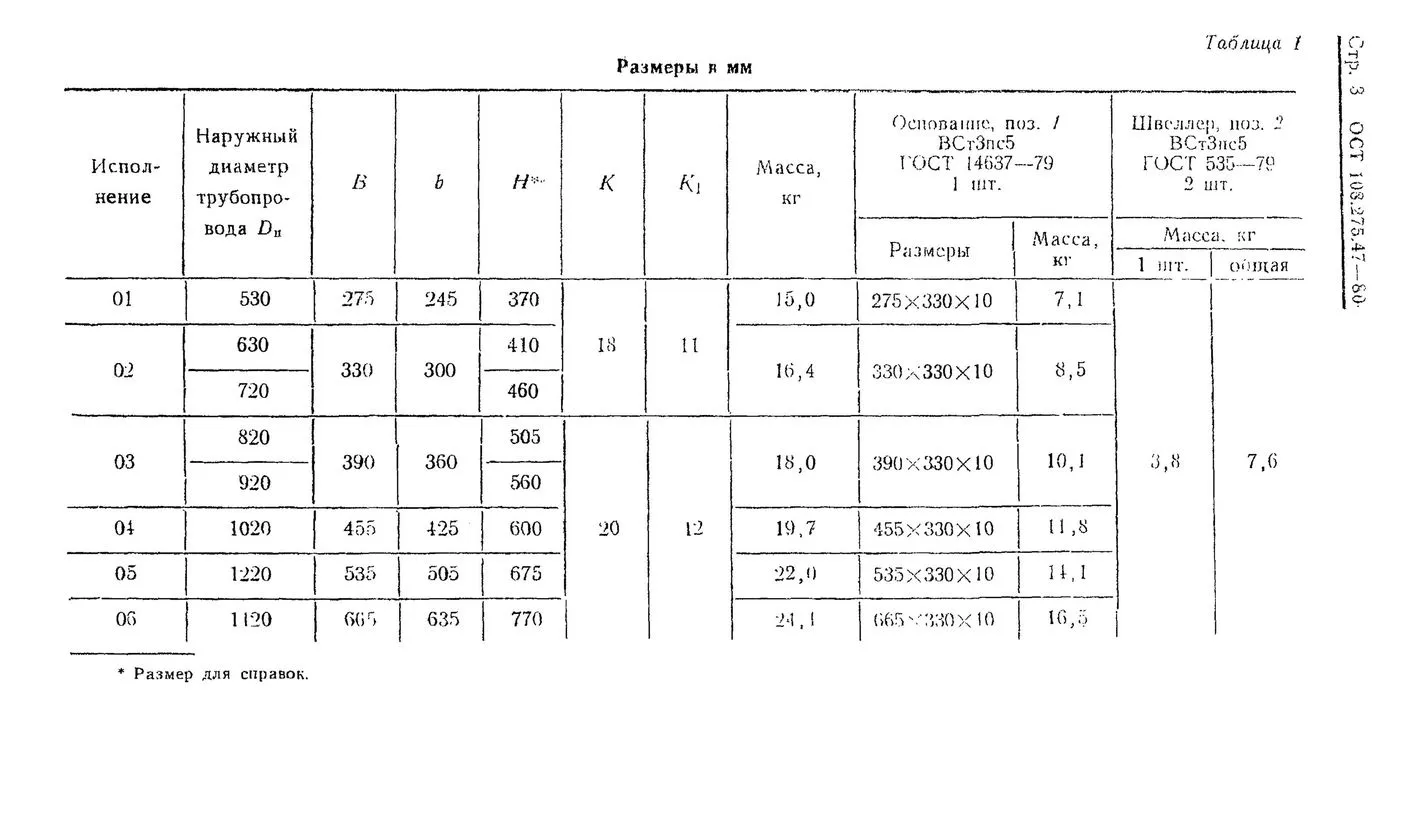

| Исполнение | Наружный диаметр трубопровода Дн, мм | Теоретическая масса | Высота до оси трубопровода Н, мм | Ширина основания опоры В,мм | Длина основания опоры, мм |
|---|---|---|---|---|---|
| 01 | 530 | 15.00 кг. | 370 | 275 | 330 |
| 02 | 630 | 16.40 кг. | 410 | 330 | 330 |
| 02 | 720 | 16.40 кг. | 460 | 330 | 330 |
| 03 | 820 | 18.00 кг. | 505 | 390 | 330 |
| 03 | 920 | 18.00 кг. | 560 | 390 | 330 |
| 04 | 1020 | 19.70 кг. | 600 | 455 | 330 |
| 05 | 1220 | 22.00 кг. | 675 | 535 | 330 |
| 06 | 1420 | 24.10 кг. | 770 | 665 | 330 |
