Плиты опорные промежуточные.
Входят в состав блоков катковых опор ОСТ 108.275.45-80 применяемых при прокладке трубопроводов наружным диаметром от Дн194 до Дн630 мм.
Стандартно плиты опорные промежуточные изготавливаются из марок стали Ст3; 20.
По запросу возможно изготовление из марок стали – 09Г2С; 12Х18Н10Т; 12ХМ и других сталей.
Стандартное покрытие – транспортировочный грунт ГФ-021.
Возможные покрытия – термодиффузионное цинкование, горячее цинкование, цинксодержащие эмали, покрытия на основе эпоксидных смол и другие антикоррозийные покрытия.

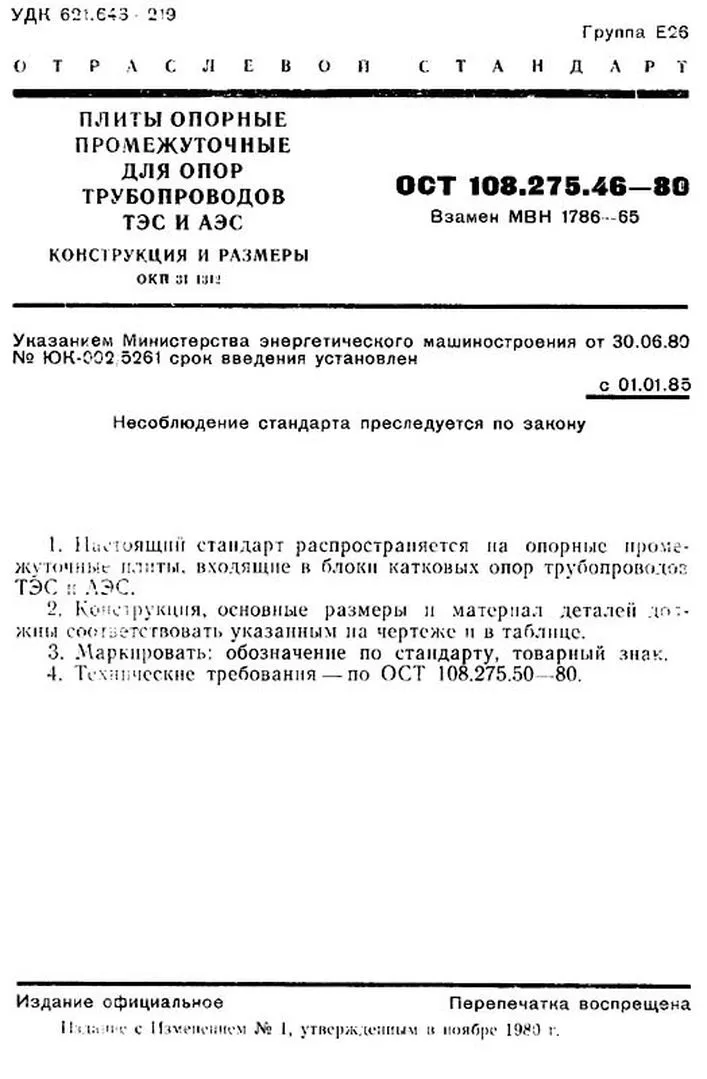

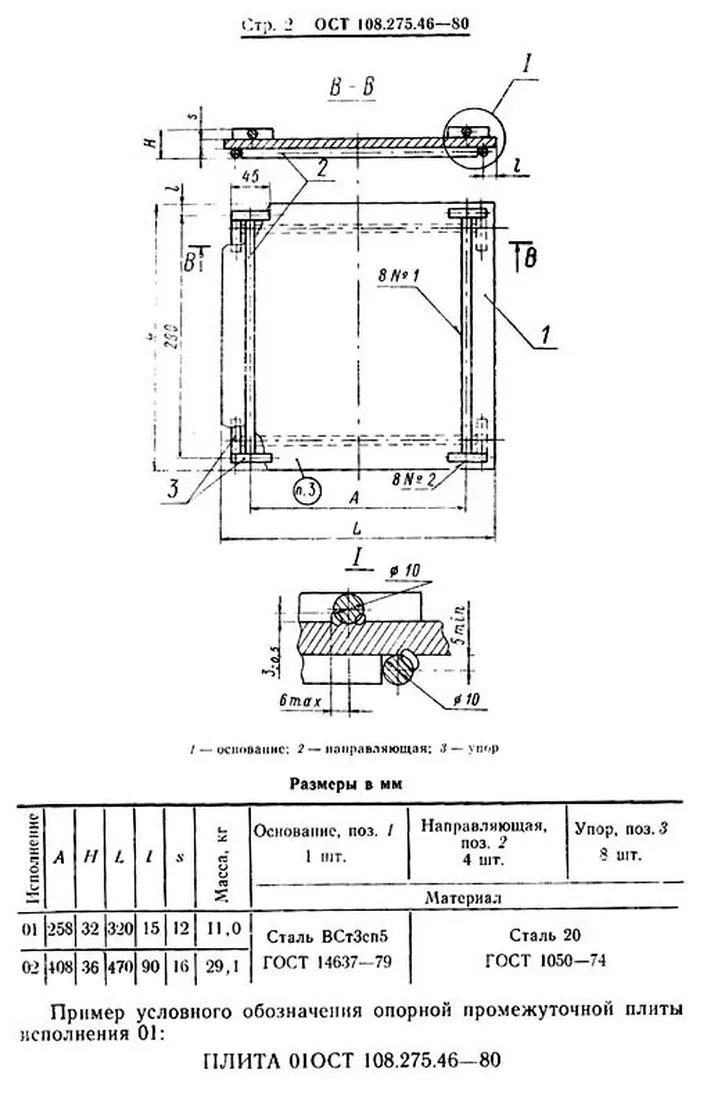

Плиты опорные промежуточные изготавливаются в соответствии с чертежами ОСТ 108.275.46-80 по техническим требованиям ОСТ 108.275.50-80
Пример обозначения опорной промежуточной плиты исполнения 01:
Плита 01 ОСТ 108.275.46-80
| Исполнение | Высота плиты, мм | Теоретическая масса | Ширина плиты ,мм | Толщина основания s, мм | Длина плиты L, мм |
|---|---|---|---|---|---|
| 01 | 32 | 11.00 кг. | 290 | 12 | 320 |
| 02 | 36 | 29.10 кг. | 290 | 16 | 470 |
