Корпуса двуххомутовых опор применяются в составе неподвижных однохомутовых опор ОСТ 108.275.26-80, ОСТ 08.275.28-80, ОСТ 108.275.38-80 при прокладке трубопроводов наружным диаметром от Дн194 мм до Дн720 мм и скользящих опор ОСТ 108.275.30-80, ОСТ 108.275.32-80, ОСТ 108.275.34-80, ОСТ 108.275.36-80, ОСТ 108.275.38-80 наружным диаметром от Дн194 мм до Дн720мм из хромомолибденованадиевых, кремнемарганцовистых, углеродистой и коррозионно стойкой стали аустенитного класса.
Стандартно двуххомутовые опоры изготавливаются из марок стали Ст3; 20; 20К; 35;12ХМ; 20Х1М1Ф1ТР; 12Х18Н10Т и других сталей
Стандартное покрытие – транспортировочный грунт ГФ-021.

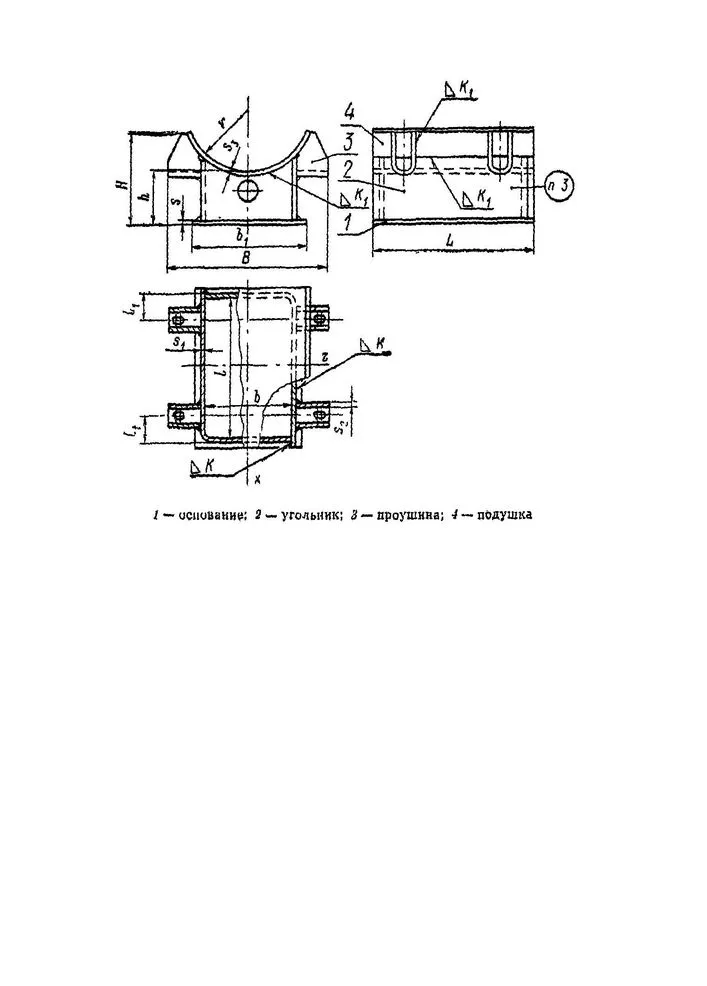

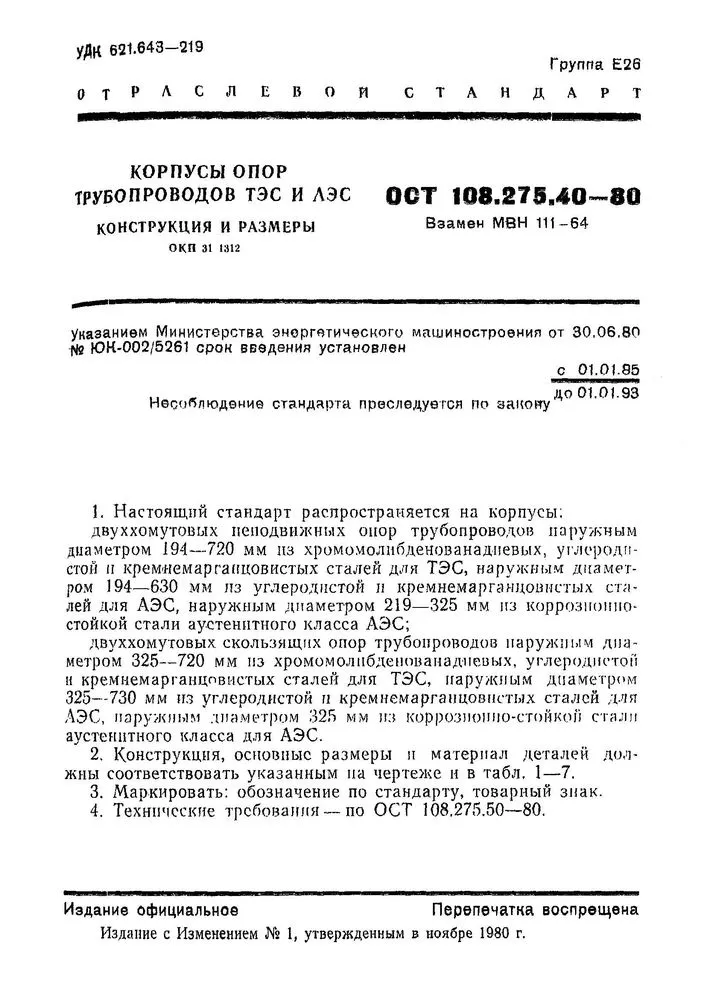

Двуххомутовые корпуса изготавливаются в соответствии с чертежами ОСТ 108.275.40-80 по техническим требованиям ОСТ 108.275.50-80
Пример обозначения корпуса исполнения 31 для двуххомутовой неподвижной опоры трубопровода наружным диаметром 325 мм из хромомолибденованадиевой стали: Корпус 325 26 ОСТ 108.275.40-80
| Исполнение | Наружный диаметр трубопровода Дн, мм | Теоретическая масса | Высота корпуса Н, мм | Ширина корпуса В,мм | Ширина основания корпуса b1, мм | Длина корпуса L, мм |
|---|---|---|---|---|---|---|
| Корпуса двуххомутовых неподвижных опор трубопроводов из хромомолибденованадиевых сталей | ||||||
| 01 | 194 | 18.40 кг. | 213 | 254 | 185 | 325 |
| 02 | 219 | 21.00 кг. | 226 | 302 | 210 | 325 |
| 03 | 245 | 23.90 кг. | 225 | 328 | 235 | 350 |
| 04 | 273 | 29.30 кг. | 240 | 348 | 265 | 410 |
| 05 | 325 | 45.70 кг. | 264 | 419 | 320 | 530 |
| 06 | 377 | 58.70 кг. | 266 | 489 | 355 | 575 |
| 07 | 426 | 72.40 кг. | 296 | 544 | 410 | 625 |
| 08 | 465 | 81.00 кг. | 310 | 577 | 450 | 660 |
| 09 | 530 | 89.40 кг. | 324 | 640 | 500 | 535 |
| 10 | 630 | 136.60 кг. | 374 | 754 | 590 | 610 |
| 11 | 720 | 169.00 кг. | 396 | 842 | 660 | 700 |
| Корпуса двуххомутовых неподвижных опор трубопроводов из углеродистой и кремнемарганцовистых сталей | ||||||
| 12 | 194 | 18.40 кг. | 213 | 254 | 185 | 325 |
| 13 | 219 | 21.00 кг. | 226 | 302 | 210 | 325 |
| 14 | 273 | 29.30 кг. | 240 | 348 | 265 | 410 |
| 15 | 325 | 45.70 кг. | 262 | 419 | 320 | 530 |
| 16 | 377 | 58.70 кг. | 264 | 489 | 355 | 575 |
| 17 | 426 | 72.40 кг. | 296 | 544 | 410 | 625 |
| 18 | 465 | 81.00 кг. | 308 | 577 | 450 | 660 |
| 19 | 530 | 89.40 кг. | 324 | 640 | 500 | 535 |
| 20 | 630 | 136.40 кг. | 374 | 754 | 590 | 610 |
| 21 | 720 | 171.00 кг. | 398 | 842 | 660 | 700 |
| Корпуса двуххомутовых неподвижных опор трубопроводов из коррозионно-стойкой стали аустенитного класса | ||||||
| 22 | 219 | 21.00 кг. | 226 | 302 | 210 | 325 |
| 23 | 245 | 23.90 кг. | 225 | 328 | 235 | 350 |
| 24 | 273 | 29.50 кг. | 240 | 358 | 265 | 410 |
| 25 | 325 | 45.70 кг. | 264 | 419 | 320 | 530 |
| Корпуса двуххомутовых скользящих опор трубопроводов из хромомолибденованадиевых сталей | ||||||
| 26 | 325 | 17.70 кг. | 266 | 400 | 275 | 215 |
| 27 | 377 | 20.30 кг. | 282 | 449 | 305 | 225 |
| 28 | 426 | 22.80 кг. | 312 | 498 | 355 | 225 |
| 29 | 465 | 24.70 кг. | 307 | 548 | 385 | 225 |
| 30 | 530 | 47.30 кг. | 324 | 616 | 490 | 275 |
| 31 | 630 | 74.70 кг. | 372 | 734 | 590 | 305 |
| 32 | 720 | 90.40 кг. | 394 | 822 | 660 | 330 |
| Корпуса двуххомутовых скользящих опор трубопроводов из углеродистой и кремнемарганцовистых сталей | ||||||
| 33 | 325 | 17.30 кг. | 266 | 400 | 275 | 215 |
| 34 | 377 | 19.90 кг. | 282 | 449 | 305 | 225 |
| 35 | 426 | 22.50 кг. | 312 | 498 | 355 | 225 |
| 36 | 465 | 24.30 кг. | 307 | 548 | 385 | 225 |
| 37 | 530 | 47.30 кг. | 324 | 616 | 490 | 275 |
| 38 | 630 | 77.00 кг. | 372 | 734 | 590 | 305 |
| 39 | 720 | 92.00 кг. | 394 | 822 | 660 | 330 |
| Корпуса двуххомутовых скользящих опор трубопроводов из коррозионно-стойкой стали аустенитного класса | ||||||
| 40 | 325 | 17.10 кг. | 266 | 400 | 275 | 215 |
