Корпуса однохомутовых опор применяются в составе неподвижных однохомутовых опор ОСТ 108.275.25-80, ОСТ 08.275.27-80, ОСТ 108.275.37-80 при прокладке трубопроводов наружным диаметром от Дн57 мм до Дн159 мм и скользящих опор ОСТ 108.275.29-80, ОСТ 108.275.31-80, ОСТ 108.275.33-80, ОСТ 108.275.35-80, ОСТ 108.275.37-80 наружным диаметром от Дн57 мм до Дн273мм из хромомолибденованадиевых, кремнемарганцовистых, углеродистой и коррозионно стойкой стали аустенитного класса.
Стандартно однохомутовые корпуса изготавливаются из марок стали Ст3; 20; 20К;12ХМ; 20Х1М1Ф1ТР; 12Х18Н10Т.
Стандартное покрытие – транспортировочный грунт ГФ-021.

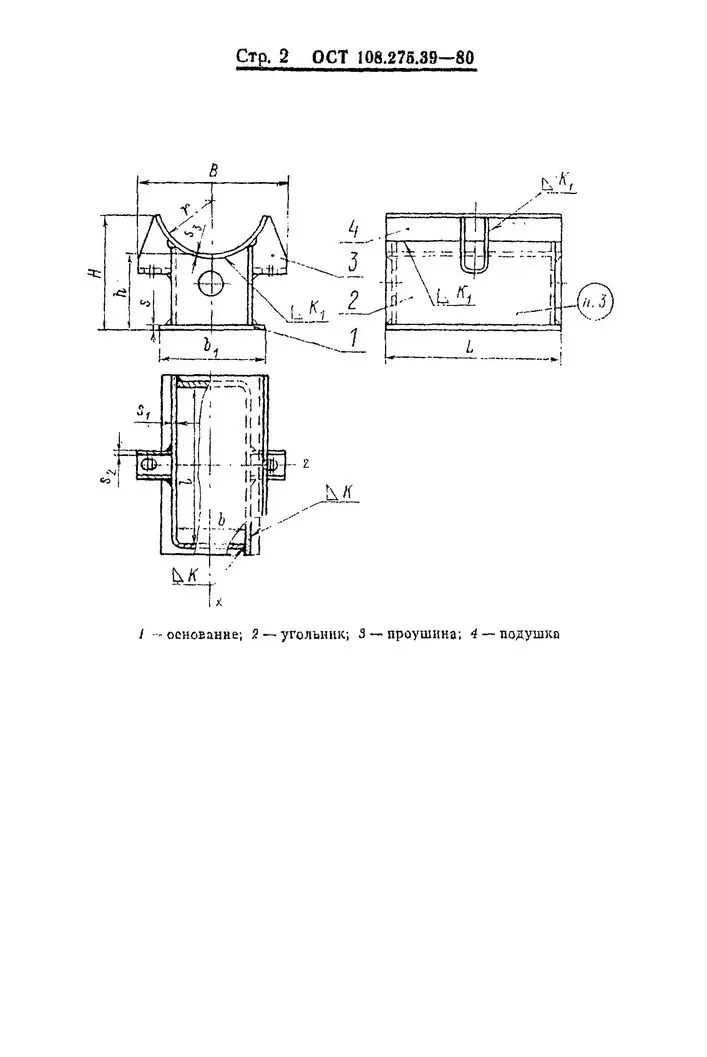

Однохомутовые корпуса изготавливаются в соответствии с чертежами ОСТ 108.275.39-80 по техническим требованиям ОСТ 108.275.50-80
Пример обозначения корпуса исполнения 06 для однохомутовой опоры трубопровода наружным диаметром 57 мм:
Корпус 57 06 ОСТ 108.275.39-80
| Исполнение | Наружный диаметр трубопровода Дн, мм | Теоретическая масса | Высота корпуса Н, мм | Ширина корпуса В,мм | Ширина основания корпуса b1, мм | Длина корпуса L, мм |
|---|---|---|---|---|---|---|
| Корпуса однохомутовых неподвижных опор трубопроводов из хромомолибденованадиевых сталей | ||||||
| 01 | 57 | 1.30 кг. | 106 | 100 | 60 | 90 |
| 02 | 76 | 1.70 кг. | 110 | 118 | 75 | 90 |
| 03 | 108 | 4.00 кг. | 132 | 167 | 100 | 155 |
| 04 | 133 | 5.30 кг. | 145 | 202 | 125 | 175 |
| 05 | 159 | 8.10 кг. | 146 | 228 | 150 | 260 |
| Корпуса однохомутовых неподвижных опор трубопроводов из углеродистой и кремнемарганцовистых сталей | ||||||
| 06 | 57 | 1.20 кг. | 106 | 102 | 60 | 90 |
| 07 | 76 | 1.40 кг. | 110 | 116 | 75 | 90 |
| 08 | 89 | 1.50 кг. | 112 | 135 | 85 | 90 |
| 09 | 108 | 3.70 кг. | 132 | 167 | 100 | 155 |
| 10 | 133 | 5.00 кг. | 145 | 202 | 125 | 175 |
| 11 | 159 | 7.60 кг. | 146 | 228 | 150 | 260 |
| Корпуса однохомутовых неподвижных опор трубопроводов из коррозионно-стойкой стали аустенитного класса | ||||||
| 12 | 57 | 1.20 кг. | 106 | 106 | 60 | 90 |
| 13 | 76 | 1.40 кг. | 110 | 126 | 75 | 90 |
| 14 | 89 | 1.50 кг. | 112 | 135 | 85 | 90 |
| 15 | 108 | 3.70 кг. | 132 | 167 | 100 | 155 |
| 16 | 133 | 5.00 кг. | 145 | 202 | 125 | 175 |
| 17 | 159 | 7.60 кг. | 146 | 228 | 150 | 260 |
| Корпуса однохомутовых скользящих опор трубопроводов из хромомолибденованадиевых сталей | ||||||
| 18 | 108 | 2.20 кг. | 132 | 144 | 100 | 80 |
| 19 | 133 | 3.00 кг. | 145 | 188 | 125 | 85 |
| 20 | 159 | 3.50 кг. | 146 | 214 | 150 | 85 |
| 21 | 194 | 6.40 кг. | 211 | 258 | 185 | 105 |
| 22 | 219 | 7.90 кг. | 224 | 298 | 200 | 120 |
| 23 | 245 | 8.70 кг. | 221 | 324 | 230 | 120 |
| 24 | 273 | 9.30 кг. | 238 | 348 | 260 | 120 |
| Корпуса однохомутовых скользящих опор трубопроводов из углеродистой и кремнемарганцовистых сталей | ||||||
| 25 | 108 | 2.20 кг. | 132 | 144 | 100 | 80 |
| 26 | 133 | 2.90 кг. | 145 | 188 | 125 | 85 |
| 27 | 159 | 3.40 кг. | 146 | 214 | 150 | 85 |
| 28 | 194 | 6.40 кг. | 211 | 258 | 185 | 105 |
| 29 | 219 | 7.90 кг. | 224 | 298 | 200 | 120 |
| 30 | 273 | 9.30 кг. | 238 | 348 | 260 | 120 |
| Корпуса однохомутовых скользящих опор трубопроводов из коррозионно-стойкой стали аустенитного класса | ||||||
| 31 | 108 | 2.20 кг. | 132 | 152 | 100 | 80 |
| 32 | 133 | 2.90 кг. | 145 | 188 | 125 | 85 |
| 33 | 159 | 3.40 кг. | 146 | 224 | 150 | 85 |
| 34 | 219 | 7.90 кг. | 224 | 298 | 200 | 120 |
| 35 | 245 | 8.70 кг. | 221 | 324 | 230 | 120 |
| 36 | 273 | 9.30 кг. | 238 | 358 | 260 | 120 |
