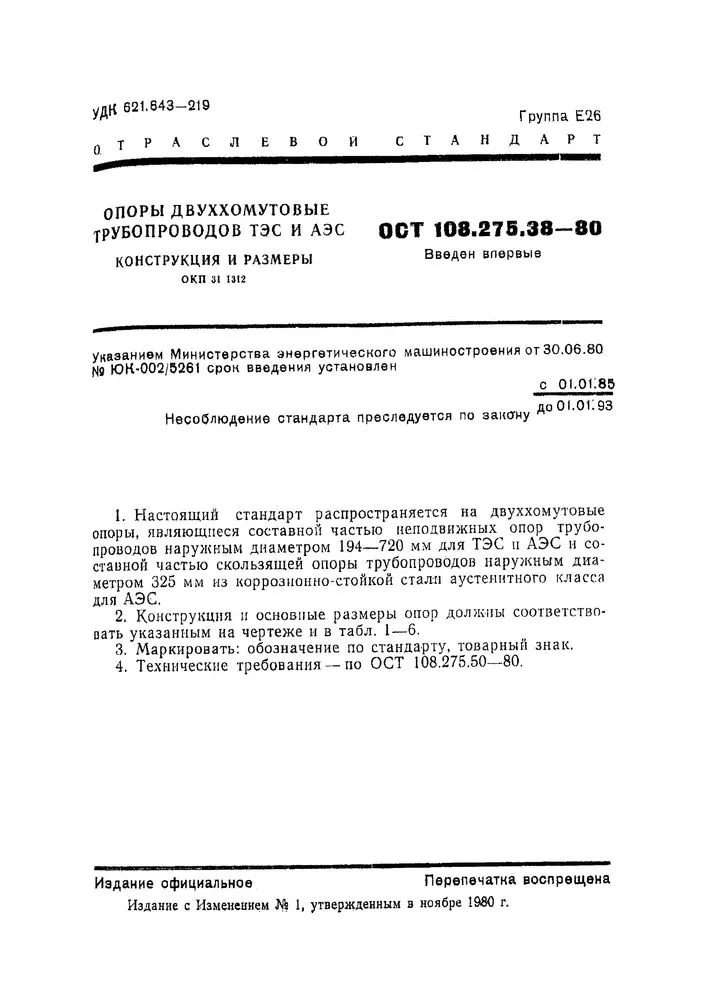

Опоры двуххомутовые ОСТ 108.275.38-80 применяются в составе неподвижных опор ОСТ 108.275.26-80, ОСТ 108.275.28-80 при прокладке трубопроводов наружным диаметром от Дн194 мм до Дн720 мм и скользящей опоры ОСТ 108.275.32-80 наружным диаметром Дн325 мм.
Стандартно двуххомутовые опоры изготавливаются из марок стали Ст3; 20; 20К; 35;12ХМ; 20Х1М1Ф1ТР; 12Х18Н10Т и других сталей
Стандартное покрытие – транспортировочный грунт ГФ-021.
Двуххомутовые опоры изготавливаются в соответствии с чертежами ОСТ 108.275.38-80 по техническим требованиям ОСТ 108.275.50-80

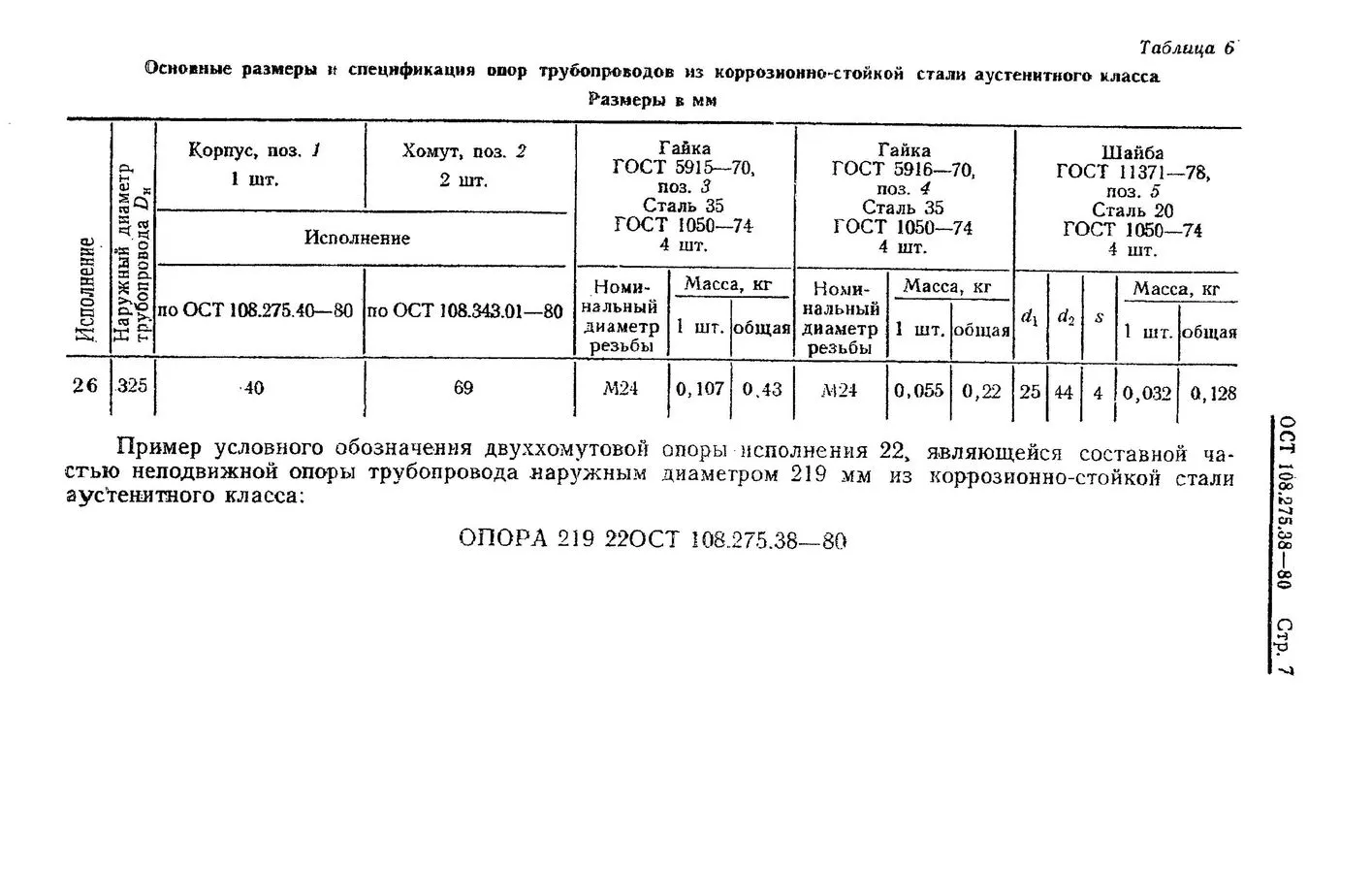

Пример обозначения двуххомутовой опоры исполнения 22 для трубопровода наружным диаметром 219 мм:
Опора 219 22 ОСТ 108.275.38-80

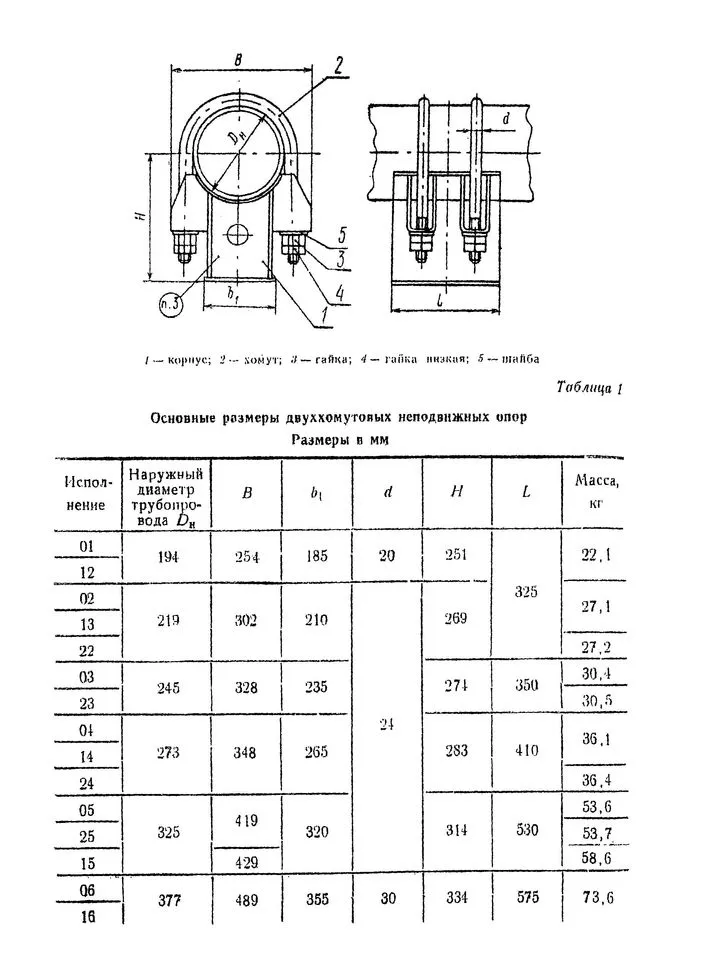

| Исполнение | Наружный диаметр трубопровода Дн, мм | Теоретическая масса | Высота опоры до оси трубопровода Н, мм | Ширина опоры В,мм | Ширина основания опоры b1, мм | Длина опоры L, мм |
|---|---|---|---|---|---|---|

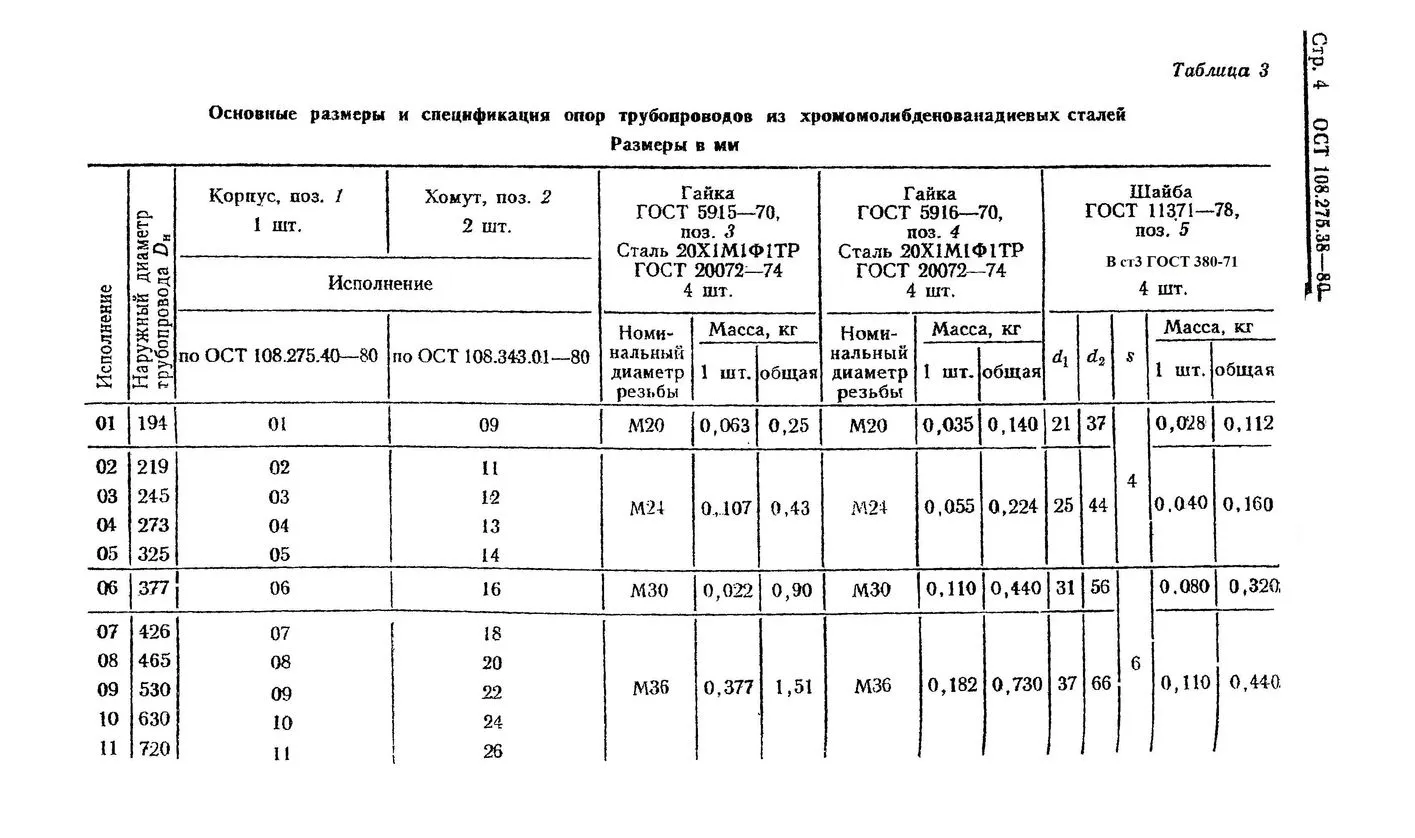

| Двуххомутовые опоры трубопроводов из хромомолибденованадиевых сталей | ||||||
| 01 | 194 | 22.10 кг. | 251 | 254 | 185 | 325 |
| 02 | 219 | 27.10 кг. | 269 | 302 | 210 | 325 |
| 03 | 245 | 30.40 кг. | 274 | 328 | 235 | 350 |
| 04 | 273 | 36.10 кг. | 283 | 348 | 265 | 410 |
| 05 | 325 | 53.60 кг. | 314 | 416 | 320 | 530 |
| 06 | 377 | 73.60 кг. | 334 | 489 | 355 | 575 |
| 07 | 426 | 95.90 кг. | 364 | 544 | 410 | 625 |
| 08 | 465 | 105.30 кг. | 383 | 577 | 450 | 660 |
| 09 | 530 | 116.30 кг. | 417 | 640 | 500 | 535 |
| 10 | 630 | 165.00 кг. | 485 | 754 | 590 | 610 |
| 11 | 720 | 202.60 кг. | 531 | 842 | 660 | 700 |
| Двуххомутовые опоры трубопроводов из углеродистой и кремнемарганцовистых сталей | ||||||
| 12 | 194 | 22.10 кг. | 251 | 254 | 185 | 325 |
| 13 | 219 | 27.10 кг. | 269 | 302 | 210 | 325 |
| 14 | 273 | 36.10 кг. | 283 | 348 | 265 | 410 |
| 15 | 325 | 58.60 кг. | 314 | 429 | 320 | 530 |
| 16 | 377 | 73.60 кг. | 334 | 489 | 355 | 575 |
| 17 | 426 | 95.90 кг. | 364 | 544 | 410 | 625 |
| 18 | 465 | 105.30 кг. | 383 | 577 | 450 | 660 |
| 19 | 530 | 116.30 кг. | 417 | 640 | 500 | 535 |
| 20 | 630 | 166.00 кг. | 485 | 754 | 590 | 610 |
| 21 | 720 | 204.60 кг. | 531 | 842 | 660 | 700 |
| Двуххомутовые опоры трубопроводов из коррозионно-стойкой стали аустенитного класса | ||||||
| 22 | 219 | 27.20 кг. | 369 | 302 | 210 | 325 |
| 23 | 245 | 30.50 кг. | 274 | 328 | 235 | 350 |
| 24 | 273 | 36.40 кг. | 283 | 348 | 265 | 410 |
| 25 | 325 | 53.70 кг. | 314 | 419 | 320 | 530 |
| 26 | 325 | 24.90 кг. | 316 | 400 | 275 | 215 |
