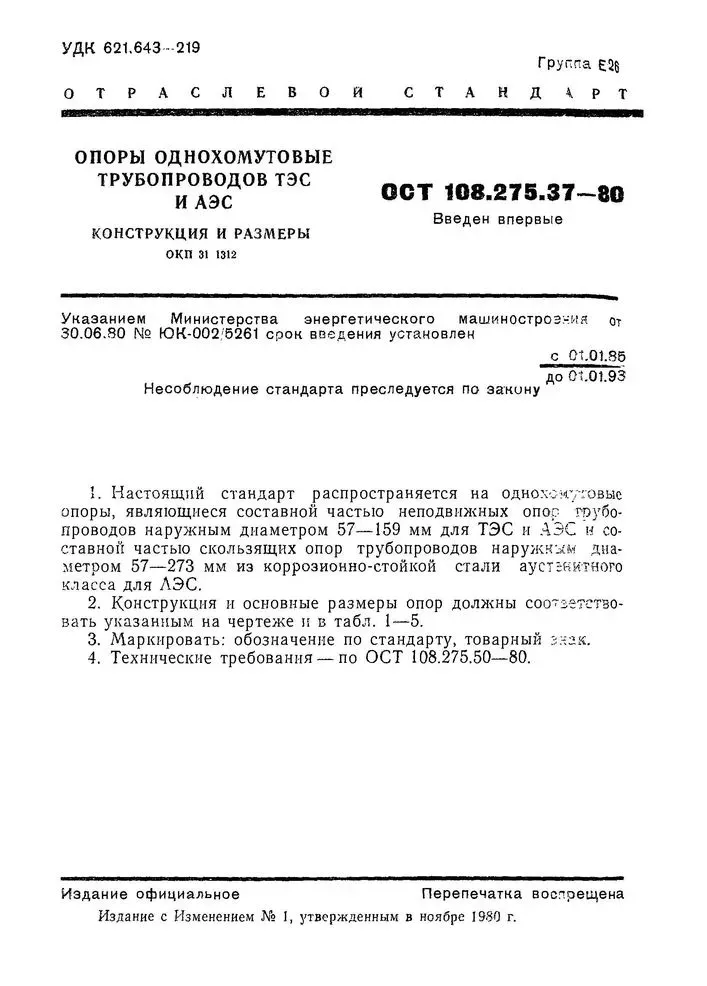

Опоры однохомутовые ОСТ 108.275.37-80 применяются в составе неподвижных опор ОСТ 108.275.25-80, ОСТ 108.275.27-80 при прокладке трубопроводов наружным диаметром от Дн57мм до Дн159 мм и скользящих опор ОСТ 108.275.31-80 наружным диаметром от Дн57 мм до Дн273 мм.
Стандартно однохомутовые опоры изготавливаются из марок стали Ст3; 20; 20К; 35;12ХМ; 20Х1М1Ф1ТР; 12Х18Н10Т
Стандартное покрытие – транспортировочный грунт ГФ-021.

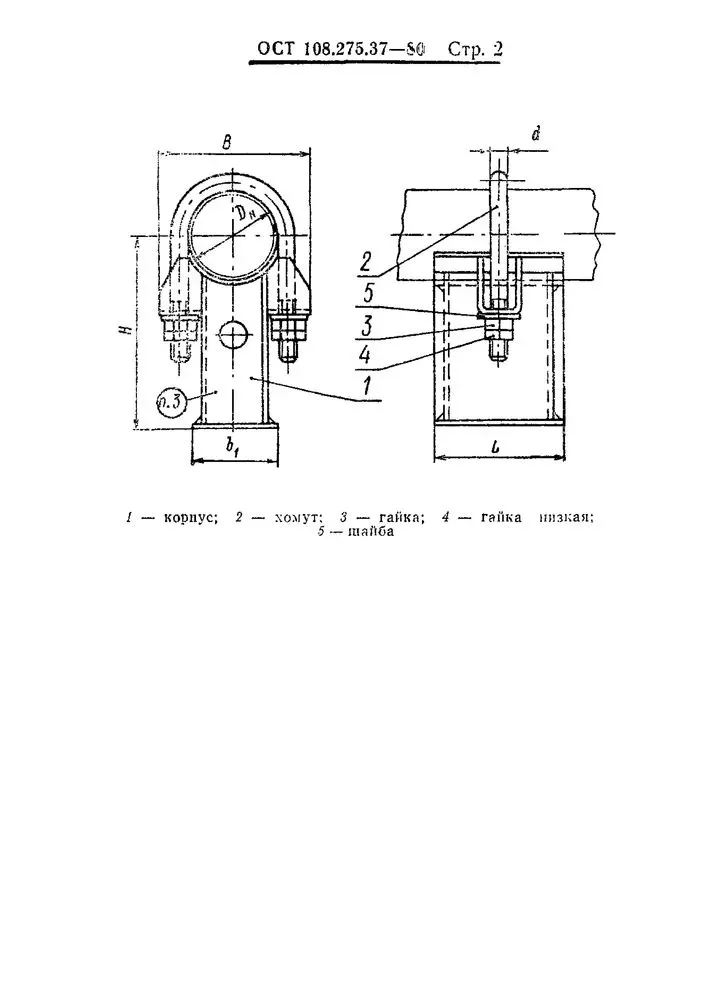

Однохомутовые опоры изготавливаются в соответствии с чертежами ОСТ 108.275.37-80 по техническим требованиям ОСТ 108.275.50-80
Пример обозначения однохомутовой опоры исполнения 09для трубопровода наружным диаметром 108 мм:
Опора 108 09 ОСТ 108.275.37-80

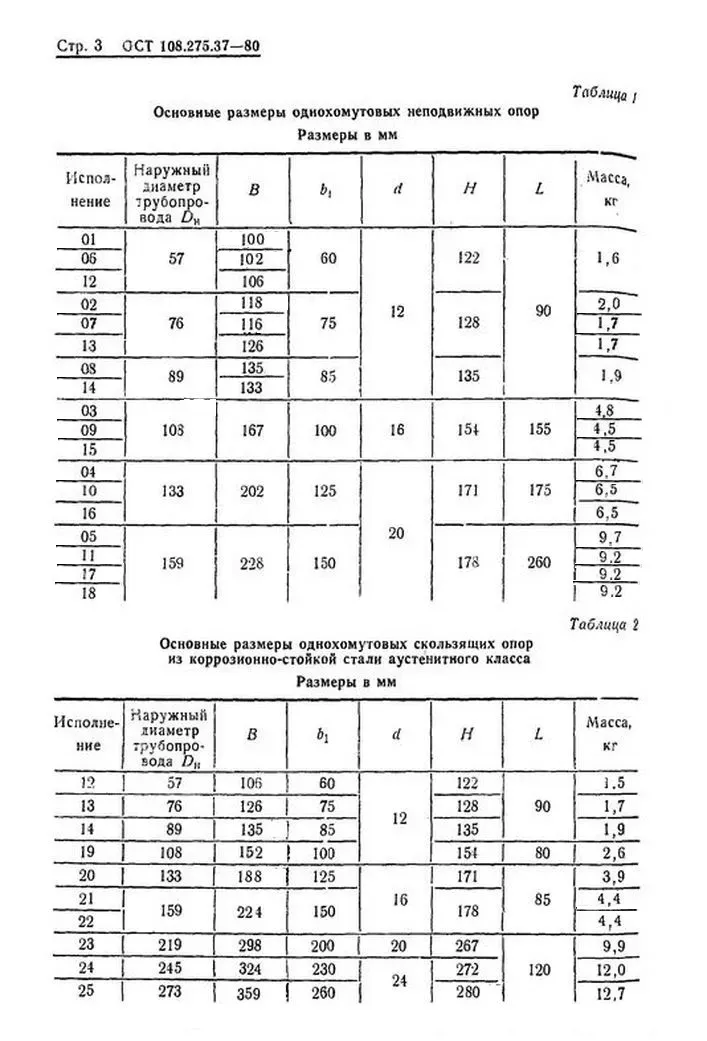

| Исполнение | Наружный диаметр трубопровода Дн, мм | Теоретическая масса | Высота опоры до оси трубопровода Н, мм | Ширина опоры В,мм | Ширина основания опоры b1, мм | Длина опоры L, мм |
|---|---|---|---|---|---|---|
| Однохомутовые опоры трубопроводов из хромомолибденованадиевых сталей | ||||||
| 01 | 57 | 1.60 кг. | 122 | 100 | 60 | 90 |
| 02 | 76 | 2.00 кг. | 128 | 118 | 75 | 90 |
| 03 | 108 | 4.80 кг. | 154 | 167 | 100 | 155 |
| 04 | 133 | 6.70 кг. | 171 | 202 | 125 | 175 |
| 05 | 159 | 9.70 кг. | 178 | 228 | 150 | 260 |

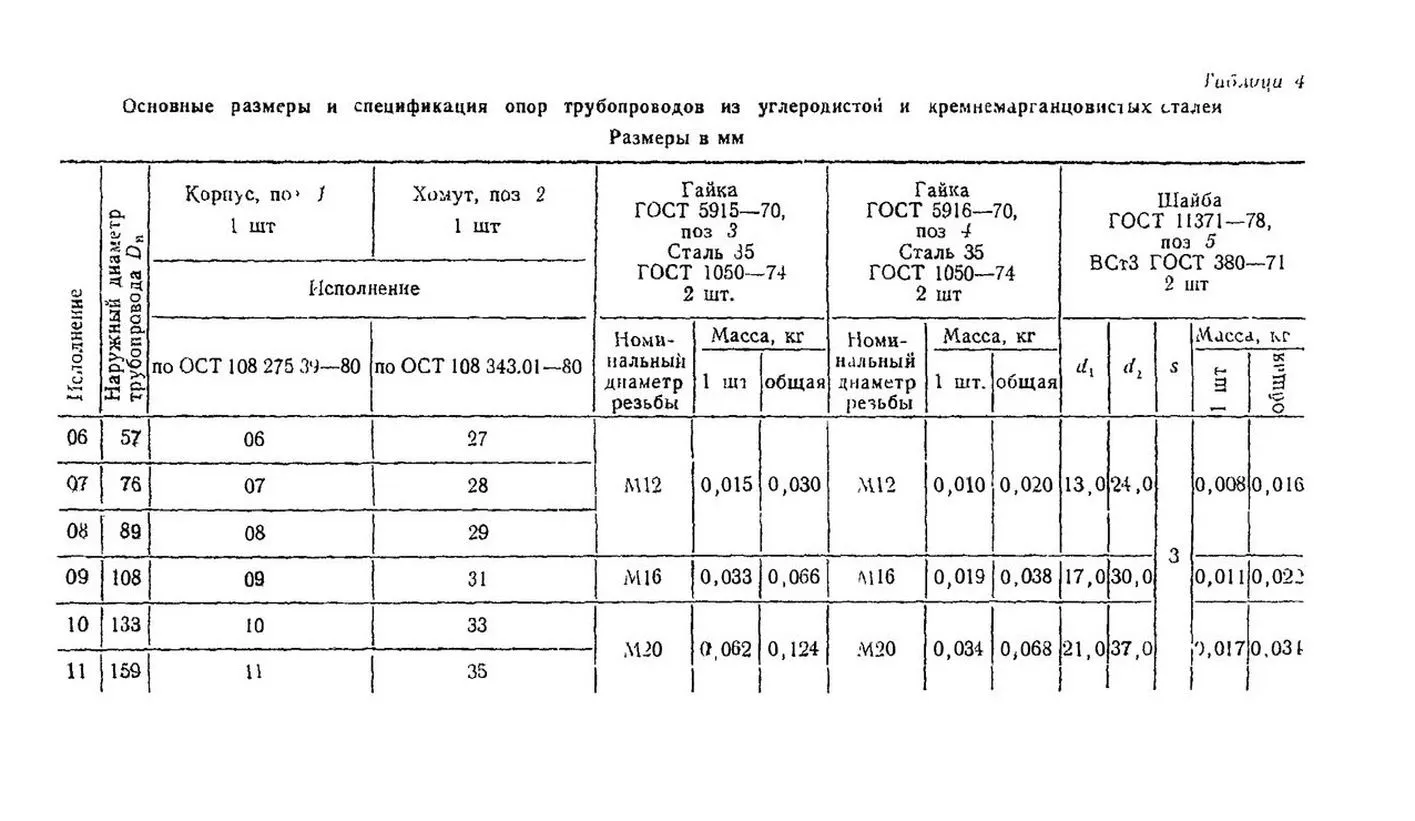

| Однохомутовые опоры трубопроводов из углеродистой и кремнемарганцовистых сталей | ||||||
| 06 | 57 | 1.60 кг. | 122 | 102 | 60 | 90 |
| 07 | 76 | 1.70 кг. | 128 | 116 | 75 | 90 |
| 08 | 89 | 1.90 кг. | 135 | 135 | 85 | 90 |
| 09 | 108 | 4.50 кг. | 154 | 167 | 100 | 155 |
| 10 | 133 | 6.50 кг. | 171 | 202 | 125 | 175 |
| 11 | 159 | 9.20 кг. | 178 | 228 | 150 | 260 |

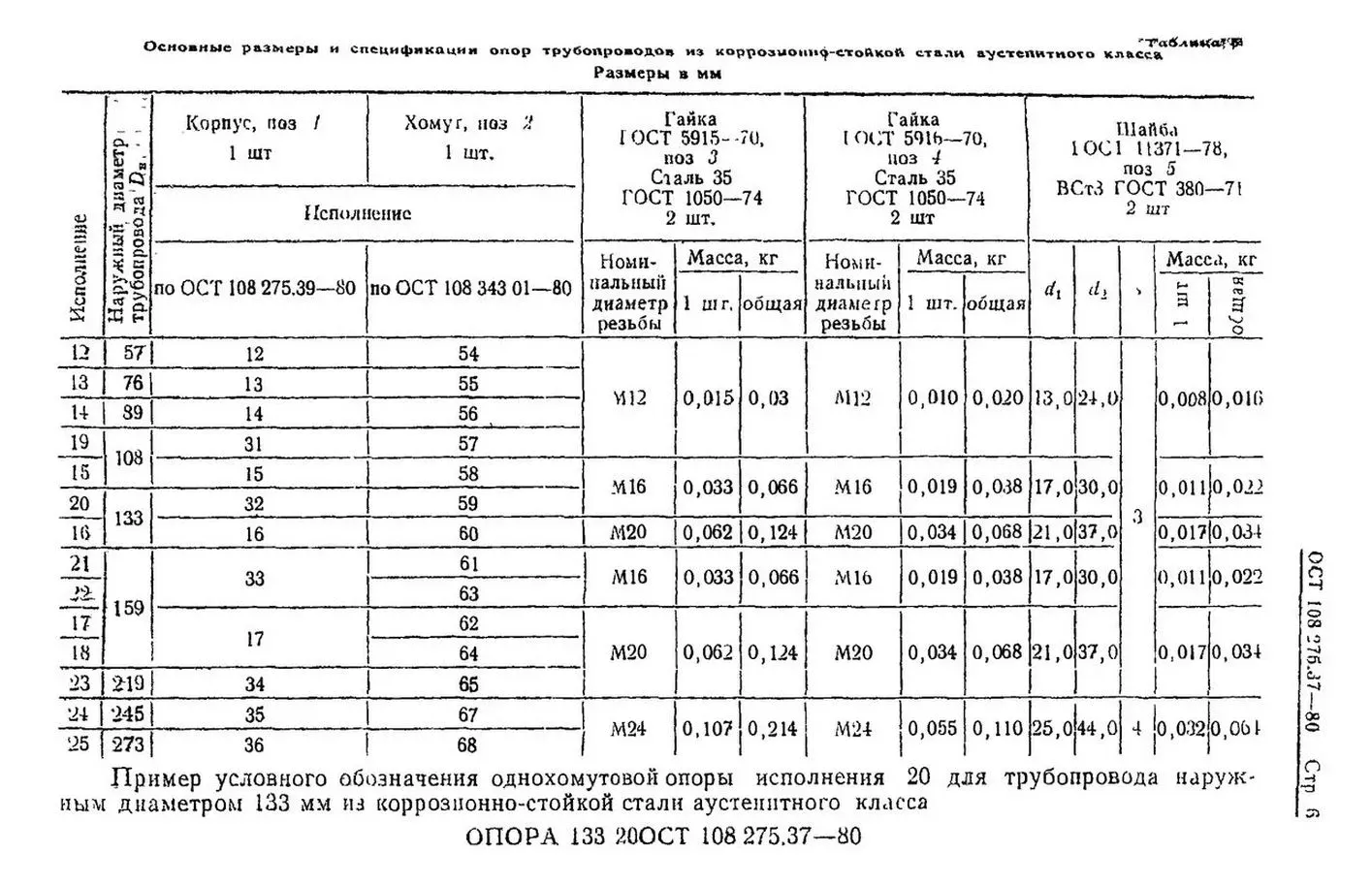

| Однохомутовые опоры трубопроводов из коррозионно-стойкой стали аустенитного класса | ||||||
| 12 | 57 | 1.60 кг. | 122 | 106 | 60 | 90 |
| 13 | 76 | 1.70 кг. | 128 | 126 | 75 | 90 |
| 14 | 89 | 1.90 кг. | 135 | 135 | 85 | 90 |
| 15 | 108 | 4.50 кг. | 154 | 167 | 100 | 155 |
| 16 | 133 | 6.50 кг. | 171 | 202 | 125 | 175 |
| 17 | 159 | 9.20 кг. | 178 | 228 | 150 | 260 |
| 18 | 159 | 9.20 кг. | 178 | 228 | 150 | 260 |
| 19 | 108 | 2.60 кг. | 154 | 182 | 100 | 80 |
| 20 | 133 | 3.90 кг. | 171 | 188 | 125 | 85 |
| 21 | 159 | 4.40 кг. | 178 | 224 | 150 | 85 |
| 22 | 159 | 4.40 кг. | 178 | 224 | 150 | 85 |
| 23 | 219 | 9.90 кг. | 267 | 298 | 200 | 120 |
| 24 | 245 | 12.00 кг. | 272 | 324 | 230 | 120 |
| 25 | 273 | 12.70 кг. | 280 | 358 | 260 | 120 |
