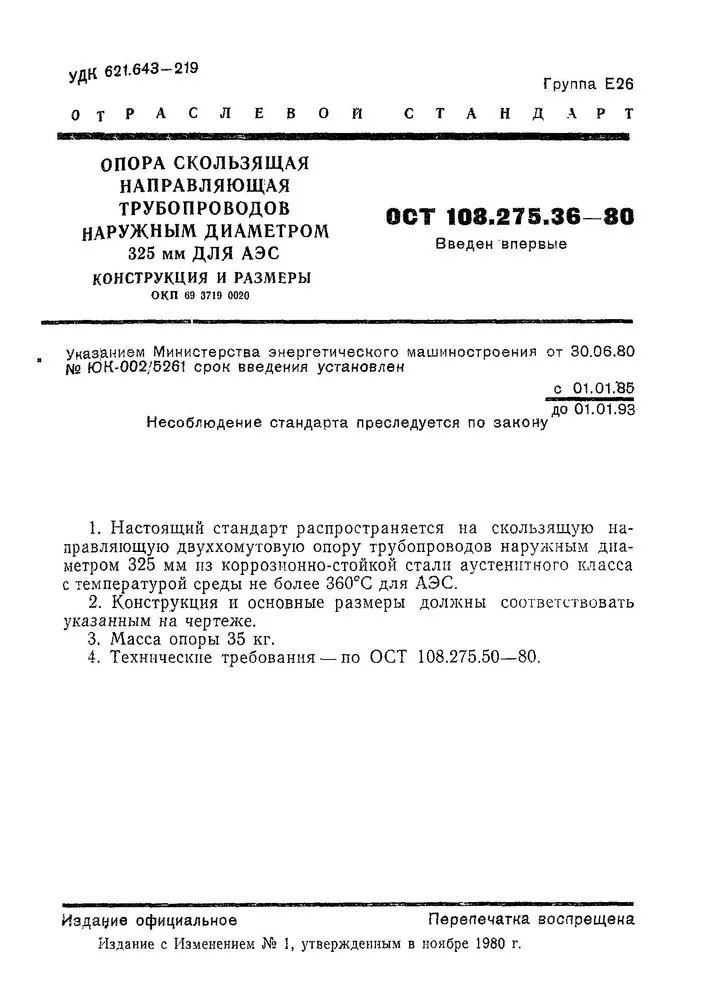

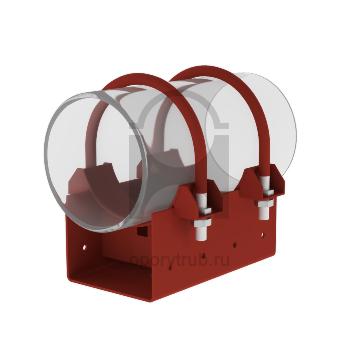

Опора скользящая направляющая двуххомутовая ОСТ 108.275.36-80.
Назначение –крепление трубопровода на заданной высоте, позволяющее перемещаться трубопроводу под действием нагрузок, образующихся при изменении температуры рабочей среды и других действующих на трубопровод факторах. Плита направляющая входящая в состав опоры ограничивает боковые перемещения, при этом не ограничивая перемещения по оси трубопровода.
Применяется при прокладке трубопроводов наружным диаметром Дн325 мм трубопроводов из коррозионно-стойкой стали аустенитного класса.
Стандартно скользящая направляющая двуххомутовая опора изготавливаются из марок стали Ст3; 20К; 35; 12Х18Н10Т;
Стандартное покрытие – транспортировочный грунт ГФ-021.
Скользящая направляющая двуххомутовая опора изготавливается в соответствии с чертежами ОСТ 108.275.36-80 по техническим требованиям ОСТ 108.275.50-80

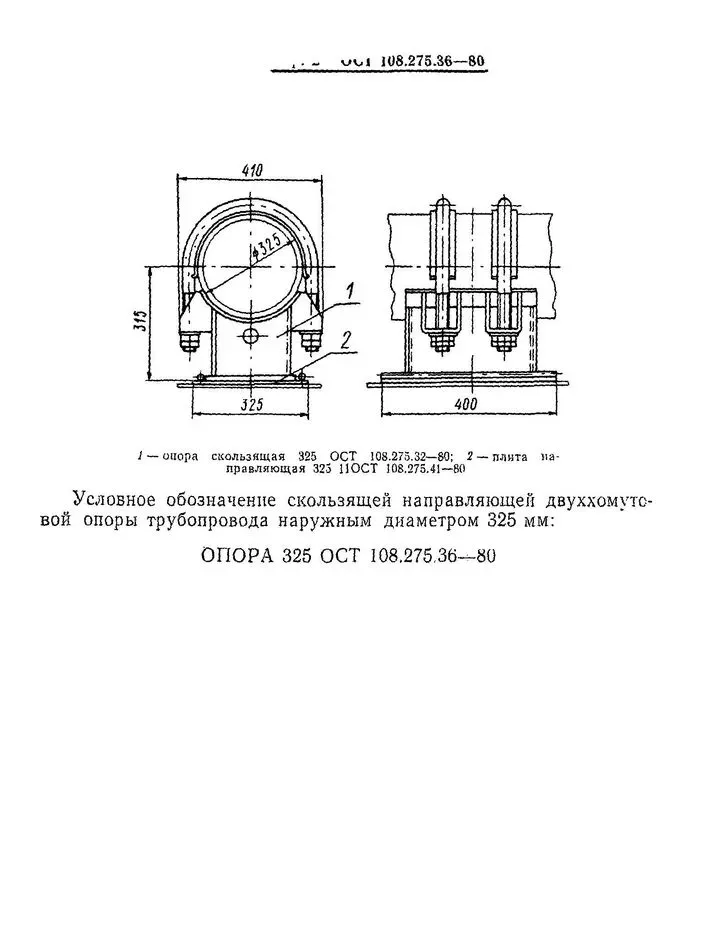

Обозначения скользящей направляющей двуххомутовой опоры трубопровода наружным диаметром 325 мм:
Опора 325 ОСТ 108.275.36-80
| Наружный диаметр трубопровода Дн, мм | Высота опоры до оси трубопровода Н, мм | Теоретическая масса | Ширина опоры В,мм | Ширина плиты направляющей, мм | Длина плиты направляющей, мм |
|---|---|---|---|---|---|
| Скользящая направляющая двуххомутовая опора трубопроводов из коррозионно-стойкой стали аустенитного класса | |||||
| 325 | 315 | 35.00 кг. | 400 | 325 | 400 |
