Опоры скользящие направляющие однохомутовые ОСТ 108.275.35-80 предназначены для крепления трубопровода на заданной высоте, позволяющее перемещаться трубопроводу под действием нагрузок, образующихся при изменении температуры рабочей среды и других действующих на трубопровод факторах. Плита направляющая входящая в состав опоры ограничивает боковые перемещения, при этом не ограничивая перемещения по оси трубопровода.
Применяются при прокладке трубопроводов наружным диаметром от Дн57 мм до Дн273 мм из коррозионно-стойкой стали аустенитного класса.
Стандартно скользящие направляющие однохомутовые опоры изготавливаются из марок стали Ст3; 20; 20К; 35; 12Х18Н10Т;
По запросу возможно изготовление из марок стали – 09Г2С; 08Х18Н10Т; 12Х1МФ; 12ХМ; и других сталей.
Стандартное покрытие – транспортировочный грунт ГФ-021.

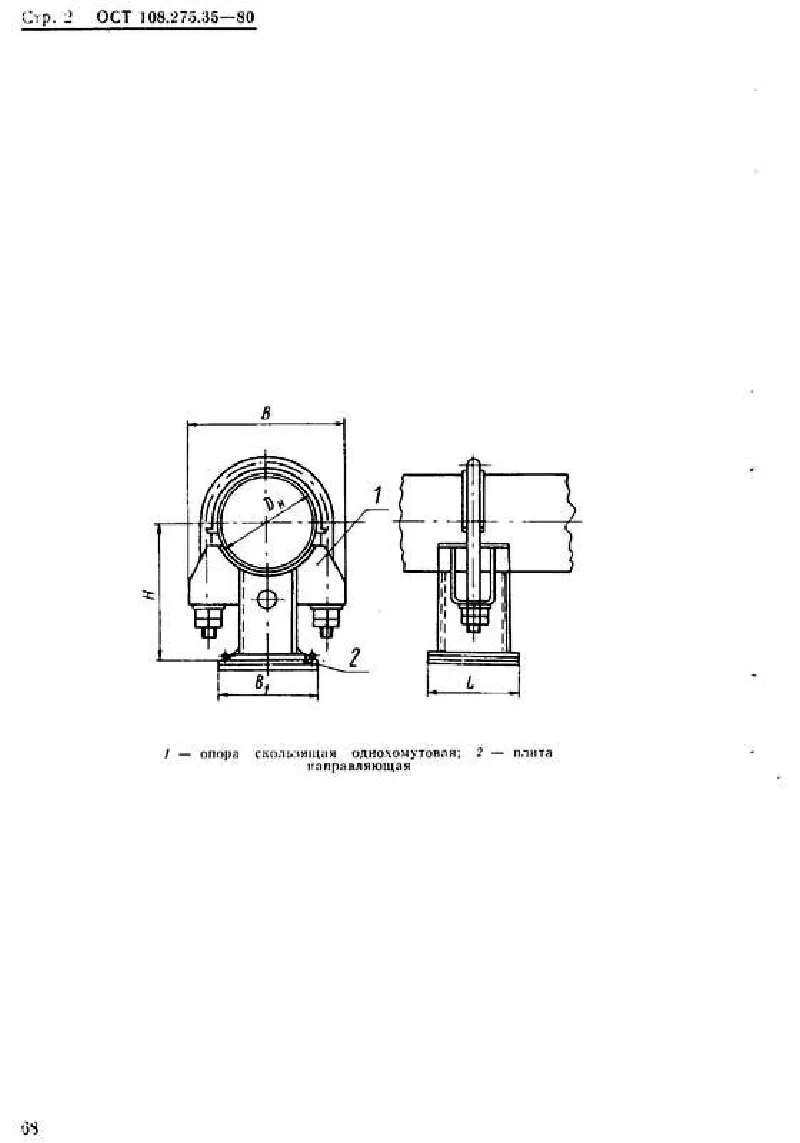

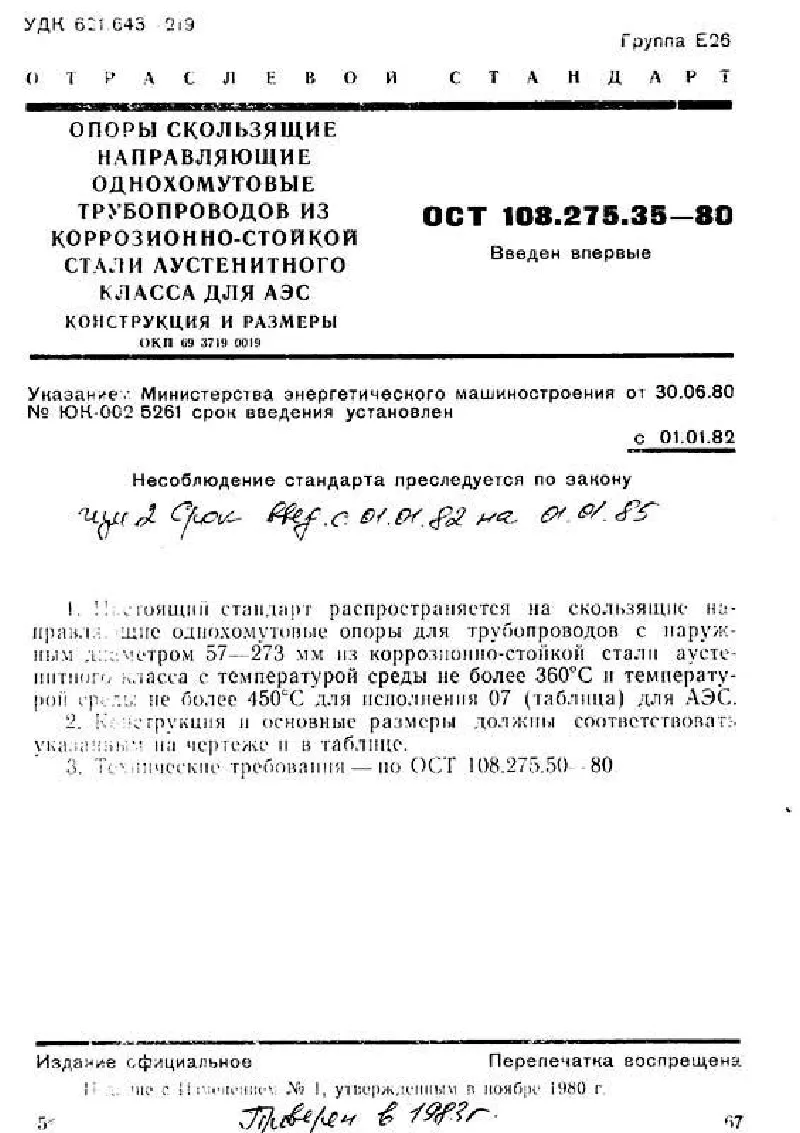

Скользящие направляющие однохомутовые опоры изготавливаются в соответствии с чертежами ОСТ 108.275.35-80 по техническим требованиям ОСТ 108.275.50-80
Пример обозначения скользящей направляющей однохомутовой опоры исполнения 04 для трубопровода наружным диаметром 108 мм:
Опора 108 04 ОСТ 108.275.35-80

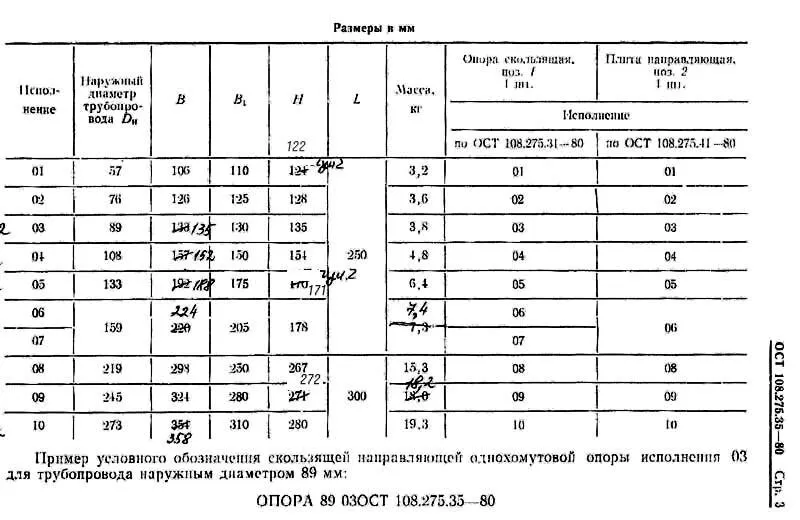

| Исполнение | Наружный диаметр трубопровода Дн, мм | Теоретическая масса | Высота опоры до оси трубопровода Н, мм | Ширина опоры В,мм | Ширина плиты направляющей, мм | Длина плиты направляющей, мм |
|---|---|---|---|---|---|---|
| Скользящие направляющие однохомутовые опоры трубопроводов из коррозионно-стойкой стали аустенитного класса | ||||||
| 01 | 57 | 3.20 кг. | 122 | 106 | 110 | 250 |
| 02 | 76 | 3.60 кг. | 128 | 126 | 125 | 250 |
| 03 | 89 | 3.80 кг. | 135 | 135 | 130 | 250 |
| 04 | 108 | 4.80 кг. | 154 | 152 | 150 | 250 |
| 05 | 133 | 6.40 кг. | 171 | 188 | 175 | 250 |
| 06 | 159 | 7.40 кг. | 178 | 224 | 205 | 250 |
| 07 | 159 | 6.60 кг. | 178 | 224 | 205 | 250 |
| 08 | 219 | 15.30 кг. | 267 | 298 | 250 | 300 |
| 09 | 245 | 18.20 кг. | 272 | 324 | 280 | 300 |
| 10 | 273 | 19.30 кг. | 280 | 358 | 310 | 300 |
