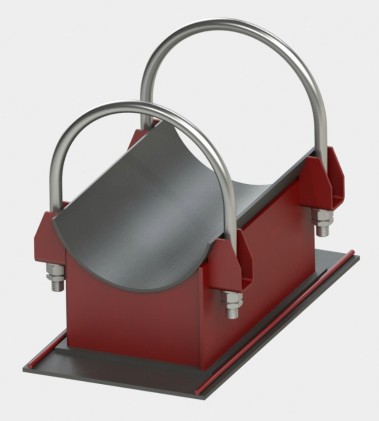

Опоры скользящие направляющие двуххомутовые ОСТ 108.275.34-80 предназначены для крепления трубопровода на заданной высоте, позволяющее перемещаться трубопроводу под действием нагрузок, образующихся при изменении температуры рабочей среды и других действующих на трубопровод факторах. Плита направляющая входящая в состав опоры ограничивает боковые перемещения, при этом не ограничивая перемещения по оси трубопровода.
Применяются при прокладке трубопроводов наружным диаметром от Дн325 мм до Дн720 мм из хромомолибденованадиевых, углеродистых и кремнемарганцовистых сталей.
Стандартно скользящие направляющие двуххомутовые опоры изготавливаются из марок стали Ст3; 20; ;35 12ХМ;20Х1М1Ф1ТР .
По запросу возможно изготовление из марок стали – 09Г2С; 12Х18Н10Т; 12Х1МФ и других сталей.
Стандартное покрытие – транспортировочный грунт ГФ-021.
Скользящие направляющие двуххомутовые опоры изготавливаются в соответствии с чертежами ОСТ 108.275.34-80 по техническим требованиям ОСТ 108.275.50-80
Пример обозначения скользящей направляющей двуххомутовой опоры исполнения 08 для трубопровода наружным диаметром 325 мм:
Опора 325 08 ОСТ 108.275.34-80
| Исполнение | Наружный диаметр трубопровода Дн, мм | Теоретическая масса | Высота опоры до оси трубопровода Н, мм | Ширина опоры В,мм | Ширина плиты направляющей, мм | Длина плиты направляющей, мм |
|---|---|---|---|---|---|---|
| Скользящие направляющие двуххомутовые опоры трубопроводов из хромомолибденованадиевых сталей | ||||||
| 01 | 325 | 33.90 кг. | 315 | 400 | 325 | 400 |
| 02 | 377 | 38.10 кг. | 339 | 449 | 350 | 400 |
| 03 | 426 | 43.00 кг. | 369 | 498 | 410 | 400 |
| 04 | 465 | 52.40 кг. | 381 | 548 | 440 | 500 |
| 05 | 530 | 80.60 кг. | 417 | 616 | 545 | 500 |
| 06 | 630 | 121.50 кг. | 485 | 734 | 645 | 500 |
| 07 | 720 | 141.60 кг. | 534 | 822 | 715 | 500 |
| Скользящие направляющие двуххомутовые опоры трубопроводов из углеродистой и кремнемарганцовистых сталей | ||||||
| 08 | 325 | 33.90 кг. | 315 | 400 | 325 | 400 |
| 09 | 377 | 38.10 кг. | 339 | 449 | 350 | 400 |
| 10 | 426 | 43.00 кг. | 369 | 498 | 410 | 400 |
| 11 | 465 | 52.40 кг. | 381 | 548 | 440 | 500 |
| 12 | 530 | 80.60 кг. | 417 | 616 | 545 | 500 |
| 13 | 630 | 123.50 кг. | 486 | 734 | 645 | 500 |
| 14 | 720 | 144.10 кг. | 534 | 822 | 715 | 500 |
