Опоры ОПП1 ГОСТ 14911-82 ОСТ 36-94-83 подвижные трубопроводов
Опоры ОПП1 подвижные приварные ГОСТ 14911-82 ОСТ 36-94-83 для технологических стальных трубопроводов Дн 18 - 48 мм
Опоры ОПП1 ГОСТ 14911-82 ОСТ 36-94-83 подвижные трубопроводов стальные предназначены для крепления стальных технологических трубопроводов различного назначения с наружным диаметром dн от 18 до 48мм. Изготавливаются в соответствии с ТУ-04698606-001-04 ГОСТ 14911-82, ОСТ 36-94-83.

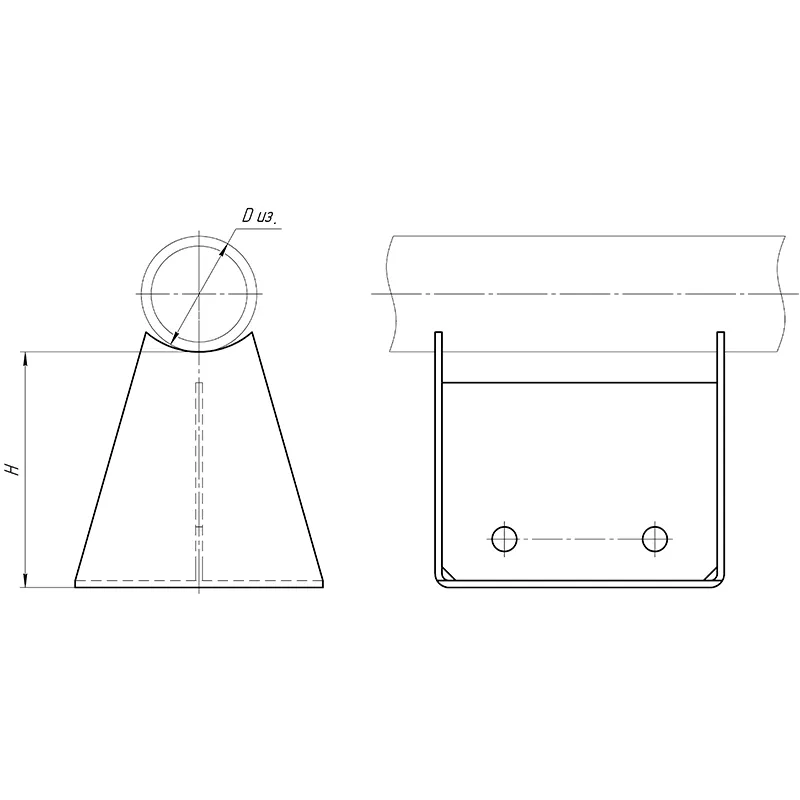

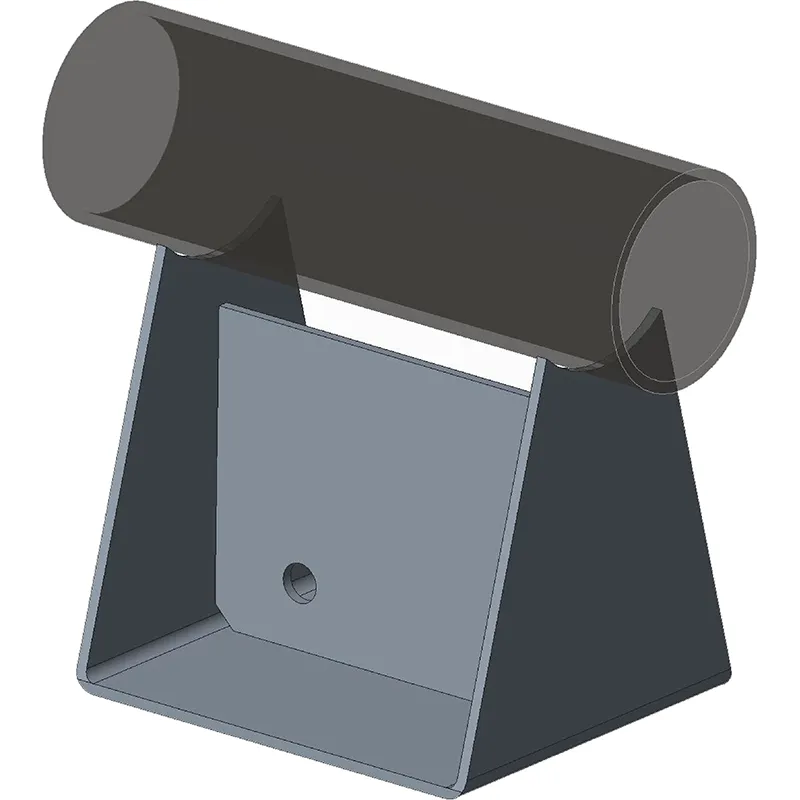

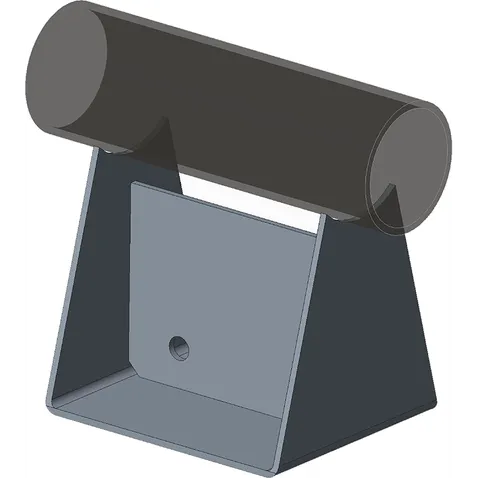

Опора ОПП представляет собой П-образный гнутый профиль, с одним или двумя вваренными в него ребрами, для придания конструкции жесткости. После сборки опоры ОПП1 покрываются слоем грунта, для защиты от коррозии при хранении или эксплуатации. Опоры подвижные ОПП1 изготавливаются высотой 70 и 100 мм. Применяются подвижные опоры по ГОСТ 14911-82 в системах магистральных трубопроводных систем. Такие детали позволяют эффективно распределять температурные деформации и другие нагрузки, возникающие в ходе транспортировки сред. За счет установки подвижных опор можно полностью исключить смещение труб в поперечном сечении. Отличительной особенностью является возможность восприятия вертикальных нагрузок, которые обязательно возникают при эксплуатации трубопроводов различных типов.
Опора ОПП1 производятся из сталей марок ст3, 20 и 09г2с, а также из нержавющей стали (по требованиям Заказчика) с нанесением антикоррозийного покрытия- грунтовкой ГФ-021.
Опоры ОПП1 могут носить следующие обозначения: Опоры ОПП1 ГОСТ 14911-82 подвижные Опоры ОПП1 ОСТ 36-94-83 подвижные
ГОСТ 14911-82 ОСТ 36-94-83 распространяется на стальные подвижные опоры стальных технологических трубопроводов различного назначения, транспортирующих рабочую среду температурой от 0 до 450 °С и давлением Ру до 10 МПа. Установка производится на все виды технологических трубопроводов кроме: магистральных, теплосетевых, трубопроводов электрических станций, трубопроводов с хладагентом, прокладываемых на пучинистых грунтах, вечной мерзлоты и не сейсмоустойчивых районах.
Пример условного обозначения опоры подвижной ОПП1 высотой 100 мм для трубопровода Ду32:
Опора ОПП1-100.32 ГОСТ 14911-82
Ориентируясь на потребности Клиентов, компания ''АстронЭнерго'' держит в НАЛИЧИИ опоры ОПП1 всех Диаметров с Ду 18 по Ду 48 мм с высотой Н=70 и 100 мм на складе.
Уточним наличие и подготовим КП по этой позиции
Поможем с подбором исполнения, проверим доступность на складе и отправим коммерческое предложение по выбранной позиции или аналогам.

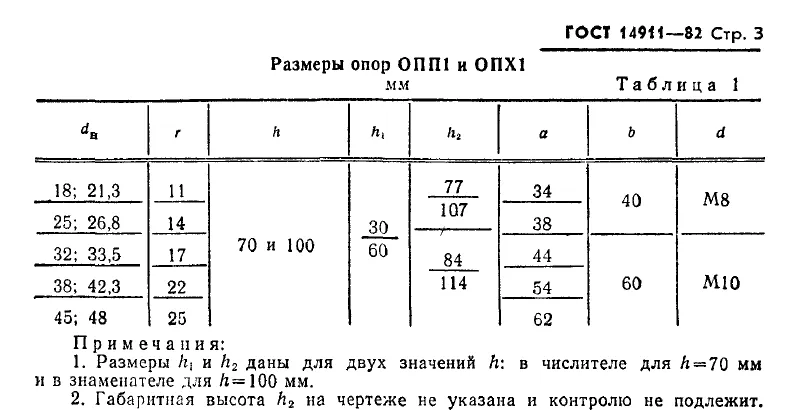

Технические характеристики
| Обозначение | Наружный диаметр, dн | Высота, мм | Длина, мм | Ширина, мм | Масса, кг | Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| Опора ОПП1-70.18 подвижная | 18 | 70 | 70 | 100 | 0,43 | договор. |
| Опора ОПП1-70.21,3 подвижная | 21,3 | договор. | ||||
| Опора ОПП1-70.25 подвижная | 25 | договор. | ||||
| Опора ОПП1-70.26,8 подвижная | 26,8 | договор. | ||||
| Опора ОПП1-70.32 подвижная | 32 | 0,51 | договор. | |||
| Опора ОПП1-70.33,5 подвижная | 33,5 | 280.00 | ||||
| Опора ОПП1-70.38 подвижная | 38 | 280.00 | ||||
| Опора ОПП1-70.42,3 подвижная | 42,3 | 280.00 | ||||
| Опора ОПП1-70.45 подвижная | 45 | 280.00 | ||||
| Опора ОПП1-70.48 подвижная | 48 | 280.00 | ||||
| Опора ОПП1-100.18 подвижная | 18 | 100 | 0,60 | 299.00 | ||
| Опора ОПП1-100.21,3 подвижная | 21,3 | 299.00 | ||||
| Опора ОПП1-100.25 подвижная | 25 | 299.00 | ||||
| Опора ОПП1-100.26,8 подвижная | 26,8 | 299.00 | ||||
| Опора ОПП1-100.32 подвижная | 32 | 0,62 | 299.00 | |||
| Опора ОПП1-100.33,5 подвижная | 33,5 | 299.00 | ||||
| Опора ОПП1-100.38 подвижная | 38 | 299.00 | ||||
| Опора ОПП1-100.42,3 подвижная | 42,3 | 299.00 | ||||
| Опора ОПП1-100.45 подвижная | 45 | 299.00 | ||||
| Опора ОПП1-100.48 подвижная | 48 | 299.00 |
