Опоры ОПБ2 ГОСТ 14911-82 ОСТ 36-94-83 подвижные
Ниже представлены технические характеристики и параметры для серии Опоры ОПБ2 ГОСТ 14911-82 ОСТ 36-94-83 подвижные.

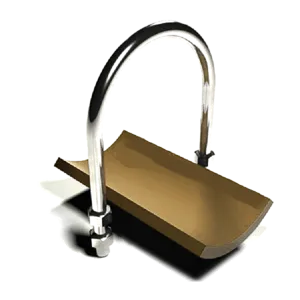

Опоры ОПБ2 ГОСТ 14911-82 ОСТ 36-94-83 подвижные бескорпусные с направляющим хомутом для технологических стальных трубопроводов Дн 18 - 530 мм
Опоры ОПБ2 ГОСТ 14911-82, ОСТ 36-94-83 подвижные стальные предназначены для крепления стальных технологических трубопроводов различного назначения с наружным диаметром от 18 до 530 мм. Изготавливаются в соответствии с ГОСТ 14911-82 (ОСТ 36-94-83) – Опоры трубопроводов подвижные.
Применяются подвижные опоры по ГОСТ 14911-82 в системах магистральных трубопроводных систем. Такие детали позволяют эффективно распределять температурные деформации и другие нагрузки, возникающие в ходе транспортировки сред. За счет установки подвижных опор можно полностью исключить смещение труб в поперечном сечении. Отличительной особенностью является возможность восприятия вертикальных нагрузок, которые обязательно возникают при эксплуатации трубопроводов различных типов.
Опора ОПБ2 производятся из сталей марок ст3, 20 и 09г2с, а также из нержавющей стали (по требованиям Заказчика) с нанесением антикоррозийного покрытия- грунтовкой ГФ-021
Пример условного обозначения опоры подвижной ОПБ2 для трубопровода Ду32:
Опора ОПБ2-32 ГОСТ 14911-82
Ориентируясь на потребности Клиентов, мы держим на складе в Москве в наличии опоры ОПБ2 ГОСТ 14911-82 с Ду 18 по Ду 530 мм.

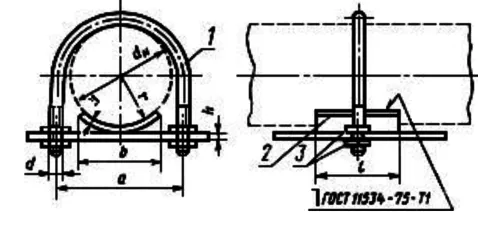

Опора ОПБ2 состоит из: Подушка — 1 шт; Хомут — 1 шт; Гайка ГОСТ 5915-70 соответствующего диаметра — 4 шт.
Технические характеристики
| Обозначение | Наружный диаметр, dн | d, мм | Длина, мм | Ширина, мм | Масса, кг | Цена с НДС, руб |
|---|---|---|---|---|---|---|
| Опора подвижная ОПБ2-18 | 18 | М8 | 50 | 20 | 0,12 | 125,0 |
| Опора подвижная ОПБ2-21,3 | 21,3 | 0,12 | 130,0 | |||
| Опора подвижная ОПБ2-23 | 23 | 0,13 | 130,0 | |||
| Опора подвижная ОПБ2-26,8 | 26,8 | 0,13 | 130,0 | |||
| Опора подвижная ОПБ2-32 | 32 | М10 | 0,12 | 130,0 | ||
| Опора подвижная ОПБ 2-33,5 | 33,5 | 0,12 | 135,0 | |||
| Опора подвижная ОПБ2-38 | 38 | 0,16 | 135,0 | |||
| Опора подвижная ОПБ2-42,3 | 42,3 | 0,16 | 145,0 | |||
| Опора подвижная ОПБ-2-44,5 | 44,5 | 0,19 | 145,0 | |||
| Опора подвижная ОПБ2-45 | 45 | 0,19 | 145,0 | |||
| Опора подвижная ОПБ2-48 | 48 | 0,19 | 150,0 | |||
| Опора подвижная ОПБ2-57 | 57 | 50 | 0,33 | 160,0 | ||
| Опора подвижная ОПБ2-60 | 60 | 0,33 | 160,0 | |||
| Опора подвижная ОПБ 2-75,5 | 75,5 | М12 | 0,46 | 170,0 | ||
| Опора подвижная ОПБ2-76 | 76 | 0,46 | 170,0 | |||
| Опора подвижная ОПБ-2-88,5 | 88,5 | 100 | 0,52 | 210,0 | ||
| Опора подвижная ОПБ2-89 | 89 | 0,52 | 210,0 | |||
| Опора подвижная ОПБ2-108 | 108 | 0,56 | 230,0 | |||
| Опора подвижная ОПБ2-114 | 114 | 0,58 | 250,0 | |||
| Опора подвижная ОПБ2-133 | 133 | М16 | 150 | 100 | 1,21 | 280,0 |
| Опора подвижная ОПБ2-159 | 159 | 1,32 | 310,0 | |||
| Опора подвижная ОПБ2-194 | 194 | 200 | 1,45 | 320,0 | ||
| Опора подвижная ОПБ2-219 | 219 | М20 | 2,29 | 400,0 | ||
| Опора подвижная ОПБ2-273 | 273 | 200 | 3,81 | 580,0 | ||
| Опора подвижная ОПБ2-325 | 325 | 3,82 | 590,0 | |||
| Опора подвижная ОПБ2-377 | 377 | 4,4 | 690,0 | |||
| Опора подвижная ОПБ2-426 | 426 | М24 | 300 | 6,85 | 890,0 | |
| Опора подвижная ОПБ2-480 | 480 | 350 | 7,9 | 1040,0 | ||
| Опора подвижная ОПБ2-530 | 530 | 8,46 | 1090,0 |
