Опоры ОПБ1 ГОСТ 14911-82 ОСТ 36-94-83 подвижные
Опоры ОПБ1 ГОСТ 14911-82 ОСТ 36-94-83 подвижные бескорпусные для технологических стальных трубопроводов Дн 18 - 530 мм
Опоры ОПБ1 ГОСТ 14911-82, ОСТ 36-94-83 подвижные стальные предназначены для крепления стальных технологических трубопроводов различного назначения с наружным диаметром от 18 до 530мм. Изготавливаются в соответствии с ГОСТ 14911-82 (ОСТ 36-94-83) – Опоры трубопроводов подвижные.
Применяются подвижные опоры по ГОСТ 14911-82 в системах магистральных трубопроводных систем. Такие детали позволяют эффективно распределять температурные деформации и другие нагрузки, возникающие в ходе транспортировки сред. За счет установки подвижных опор можно полностью исключить смещение труб в поперечном сечении. Отличительной особенностью является возможность восприятия вертикальных нагрузок, которые обязательно возникают при эксплуатации трубопроводов различных типов.
Опоры ОПБ1 предназначены для компенсации сдвига при тепловых деформациях и вертикальной нагрузки трубопровода.

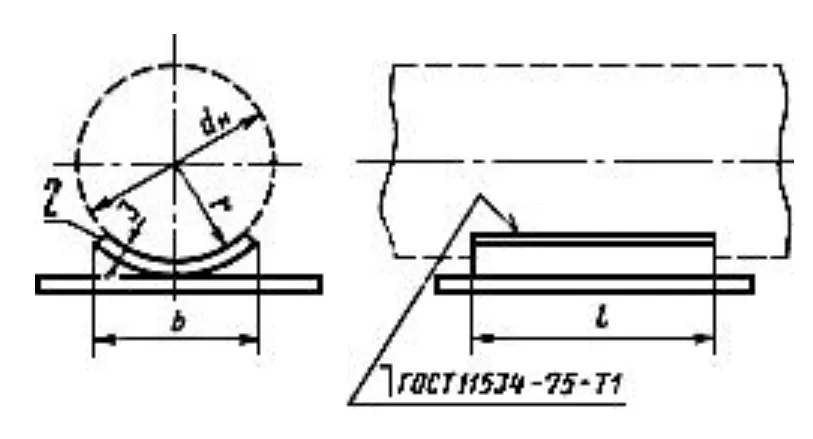

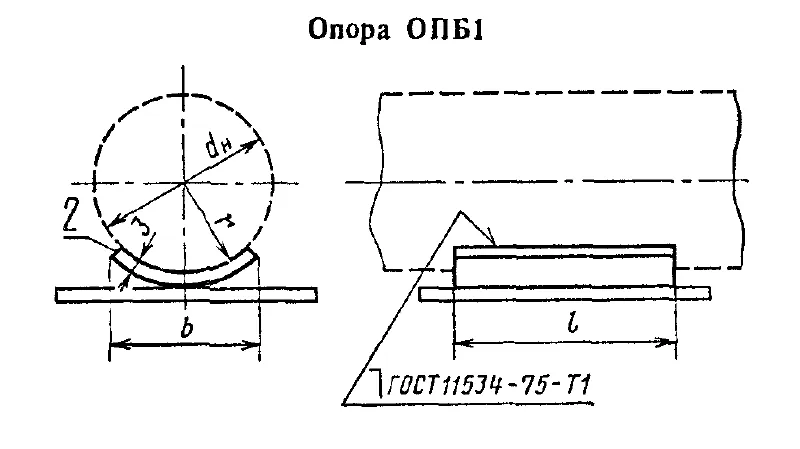

Опора ОПБ1 состоит из подушки соответствующего диаметра
Опора ОПБ1 производятся из сталей марок ст3, 20 и 09г2с, а также из нержавющей стали (по требованиям Заказчика), с нанесением антикоррозийного покрытия - грунтовкой ГФ-021.
Пример условного обозначения опоры подвижной ОПБ 1 для трубопровода Ду 32:
Опора ОПБ1-32 ГОСТ 14911-82
|

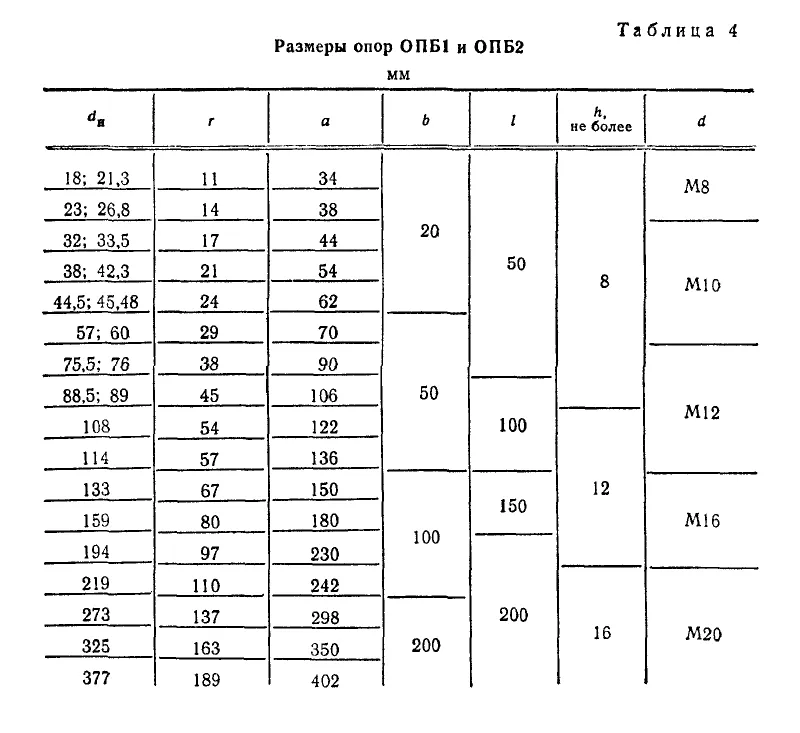

Марка опоры |
Наружный диаметр трубопровода Дн, мм |
Теоретическая масса |
Радиус r, мм |
Ширина подушки b, мм |
Толщина подушки опоры, мм |
Длина подушки l, мм |
|
ОПБ1-18 |
18 |
0.03 кг. |
11 |
20 |
3 |
50 |
|
ОПБ1-21,3 |
21,3 |
0.03 кг. |
11 |
20 |
3 |
50 |
|
ОПБ1-23 |
23 |
0.03 кг. |
14 |
20 |
3 |
50 |
|
ОПБ1-26,8 |
26,8 |
0.03 кг. |
14 |
20 |
3 |
50 |
|
ОПБ1-32 |
32 |
0.03 кг. |
17 |
20 |
3 |
50 |
|
ОПБ1-33,5 |
33,5 |
0.03 кг. |
17 |
20 |
3 |
50 |
|
ОПБ1-38 |
38 |
0.02 кг. |
21 |
20 |
3 |
50 |
|
ОПБ1-42,3 |
42,3 |
0.02 кг. |
21 |
20 |
3 |
50 |
|
ОПБ1-44,5 |
44,5 |
0.02 кг. |
24 |
20 |
3 |
50 |
|
ОПБ1-45 |
45 |
0.02 кг. |
24 |
20 |
3 |
50 |
|
ОПБ1-48 |
48 |
0.02 кг. |
24 |
20 |
3 |
50 |
|
ОПБ1-57 |
57 |
0.06 кг. |
29 |
50 |
3 |
50 |
|
ОПБ1-60 |
60 |
0.06 кг. |
29 |
50 |
3 |
50 |
|
ОПБ1-75,5 |
75,5 |
0.05 кг. |
38 |
50 |
3 |
50 |
|
ОПБ1-76 |
76 |
0.05 кг. |
38 |
50 |
3 |
50 |
|
ОПБ1-88,5 |
88,5 |
0.12 кг. |
45 |
50 |
3 |
100 |
|
ОПБ1-89 |
89 |
0.12 кг. |
45 |
50 |
3 |
100 |
|
ОПБ1-108 |
108 |
0.13 кг. |
54 |
50 |
3 |
100 |
|
ОПБ1-114 |
114 |
0.13 кг. |
57 |
50 |
3 |
100 |
|
ОПБ1-133 |
133 |
0.39 кг. |
67 |
100 |
3 |
150 |
|
ОПБ1-159 |
159 |
0.38 кг. |
80 |
100 |
3 |
150 |
|
ОПБ1-194 |
194 |
0.37 кг. |
97 |
100 |
3 |
200 |
|
ОПБ1-219 |
219 |
0.37 кг. |
110 |
100 |
3 |
200 |
|
ОПБ1-273 |
273 |
1.02 кг. |
137 |
200 |
3 |
200 |
|
ОПБ1-325 |
325 |
1.00 кг. |
163 |
200 |
3 |
200 |
|
ОПБ1-377 |
377 |
1.00 кг. |
189 |
200 |
3 |
200 |
|
ОПБ1-426 |
426 |
1.60 кг. |
213 |
300 |
3 |
200 |
|
ОПБ1-480 |
480 |
1.90 кг. |
240 |
350 |
3 |
200 |
|
ОПБ1-530 |
530 |
1.80 кг. |
265 |
350 |
3 |
200 |
Уточним наличие и подготовим КП по этой позиции
Поможем с подбором исполнения, проверим доступность на складе и отправим коммерческое предложение по выбранной позиции или аналогам.
Технические характеристики
| Обозначение | Наружный диаметр, dн | Длина, мм | Ширина, мм | Масса, кг | Цена с НДС, руб |
|---|---|---|---|---|---|
| Опора ОПБ1-18 подвижная | 18 | 50 | 20 | 0,03 | 40,0 |
| Опора ОПБ1-21,3 подвижная | 21,3 | 0,03 | 40,0 | ||
| Опора ОПБ1-23 подвижная | 23 | 0,03 | 40,0 | ||
| Опора ОПБ1-26,8 подвижная | 26,8 | 0,03 | 40,0 | ||
| Опора ОПБ1-32 подвижная | 32 | 0,03 | 40,0 | ||
| Опора ОПБ 1-33,5 подвижная | 33,5 | 0,03 | 40,0 | ||
| Опора ОПБ1-38 подвижная | 38 | 0,02 | 35,0 | ||
| Опора ОПБ1-42,3 подвижная | 42,3 | 0,02 | 35,0 | ||
| Опора ОПБ-1-44,5 подвижная | 44,5 | 0,02 | 35,0 | ||
| Опора ОПБ1-45 подвижная | 45 | 0,02 | 35,0 | ||
| Опора ОПБ1-48 подвижная | 48 | 0,02 | 35,0 | ||
| Опора ОПБ1-57 подвижная | 57 | 50 | 0,06 | 65,0 | |
| Опора ОПБ1-60 подвижная | 60 | 0,06 | 65,0 | ||
| Опора ОПБ1-75,5 подвижная | 75,5 | 0,05 | 60,0 | ||
| Опора ОПБ1-76 подвижная | 76 | 0,05 | 60,0 | ||
| Опора ОПБ1-88,5 подвижная | 88,5 | 100 | 0,12 | 95,0 | |
| Опора ОПБ1-89 подвижная | 89 | 0,12 | 95,0 | ||
| Опора ОПБ1-108 подвижная | 108 | 0,13 | 100,0 | ||
| Опора ОПБ1-114 подвижная | 114 | 0,13 | 100,0 | ||
| Опора ОПБ1-133 подвижная | 133 | 150 | 100 | 0,39 | 140,0 |
| Опора ОПБ1-159 подвижная | 159 | 0,38 | 140,0 | ||
| Опора ОПБ1-194 подвижная | 194 | 200 | 0,37 | 140,0 | |
| Опора ОПБ1-219 подвижная | 219 | 0,37 | 150,0 | ||
| Опора ОПБ1-273 подвижная | 273 | 200 | 1,02 | 180,0 | |
| Опора ОПБ1-325 подвижная | 325 | 1 | 190,0 | ||
| Опора ОПБ1-377 подвижная | 377 | 1 | 200,0 | ||
| Опора ОПБ1-426 подвижная | 426 | 300 | 1,6 | 270,0 | |
| Опора ОПБ1-480 подвижная | 480 | 350 | 1,9 | 325,0 | |
| Опора ОПБ1-530 подвижная | 530 | 1,8 | 300,00 |
