Опора Л8-511.000

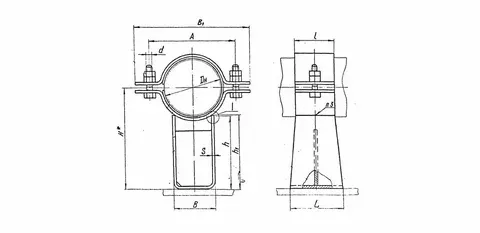

Опора Л8-511.000 направляющая с плоским хомутом
Опора направляющая с плоским хомутом Л8-511.000 для крепления станционных трубопроводов ТЭС и АЭС с параметрами среды Рраб < 2,2 МПа (22 кгс/см2) и tраб < 425 0С, для объектов строящихся в районах с расчетной температурой наружного воздуха не ниже -30 0С.
Скользящие опоры Л8-511.000 с плоским хомутом предназначены для крепления трубопроводов диаметром от 14 до 89 мм.
Обозначение опоры |
Dн |
Допускаемая вертикальнаянагрузка, кН (кгс) |
Масса, кг |
| Л8-511.000 | 14, 16, 18 | 1,97 (200) | 0,42 |
| Л8-511.000-01 | 14, 16, 18 | 1,97 (200) | 0,42 |
| Л8-511.000-02 | 25, 28 | 1,97 (200) | 0,47 |
| Л8-511.000-03 | 25, 28 | 1,97 (200) | 0,47 |
| Л8-511.000-04 | 32 | 2,47 (250) | 1,00 |
| Л8-511.000-05 | 32 | 2,47 (250) | 1,00 |
| Л8-511.000-06 | 38 | 2,47 (250) | 1,00 |
| Л8-511.000-07 | 38 | 2,47 (250) | 1,00 |
| Л8-511.000-08 | 45 | 3,95 (400) | 1,10 |
| Л8-511.000-09 | 45 | 3,95 (400) | 1,10 |
| Л8-511.000-10 | 57 | 5,92 (600) | 1,77 |
| Л8-511.000-11 | 57 | 5,92 (600) | 1,77 |
| Л8-511.000-12 | 76 | 5,92 (600) | 1,94 |
| Л8-511.000-13 | 76 | 5,92 (600) | 1,94 |
| Л8-511.000-14 | 89 | 5,92 (600) | 2,04 |
| Л8-511.000-15 | 89 | 5,92 (600) | 2,04 |
