Опора АПЭ 1570.0 серия 5.908-2

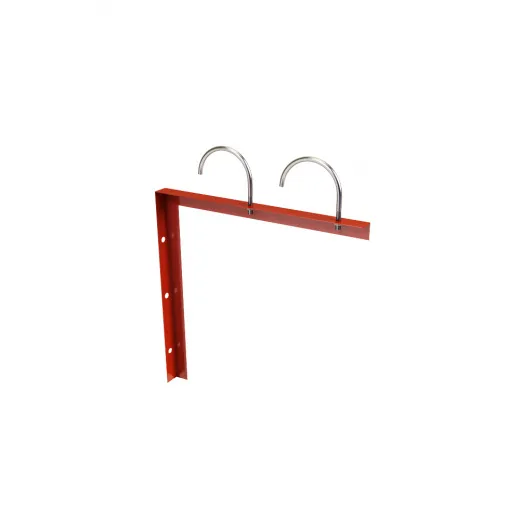

Опора АПЭ 1570.0 СБ серия 5.908-2 для крепления двух труб Дн 18-48 мм к железобетонной стене на дюбель-гвоздях
Серия 5.908-2 - это стандарт типовых узлов крепления трубопроводов автоматического пожаротушения, рассчитанные на одновременное действие вертикальных и горизонтальных нагрузок.
Опоры АПЭ 1570.0 СБ серии 5.908-2 применяются для крепления трубопроводов автоматических установок пожаротушения АУП (АУПТ).
Диаметр прокладываемых трубопроводов Дн 18 – 48 мм.
Стандартно опоры АПЭ 1570.0 СБ серия 5.908-2 изготавливаются из марок стали сталь 3, 20, 09Г2С. Стандартное покрытие – транспортировочный грунт ГФ-021.

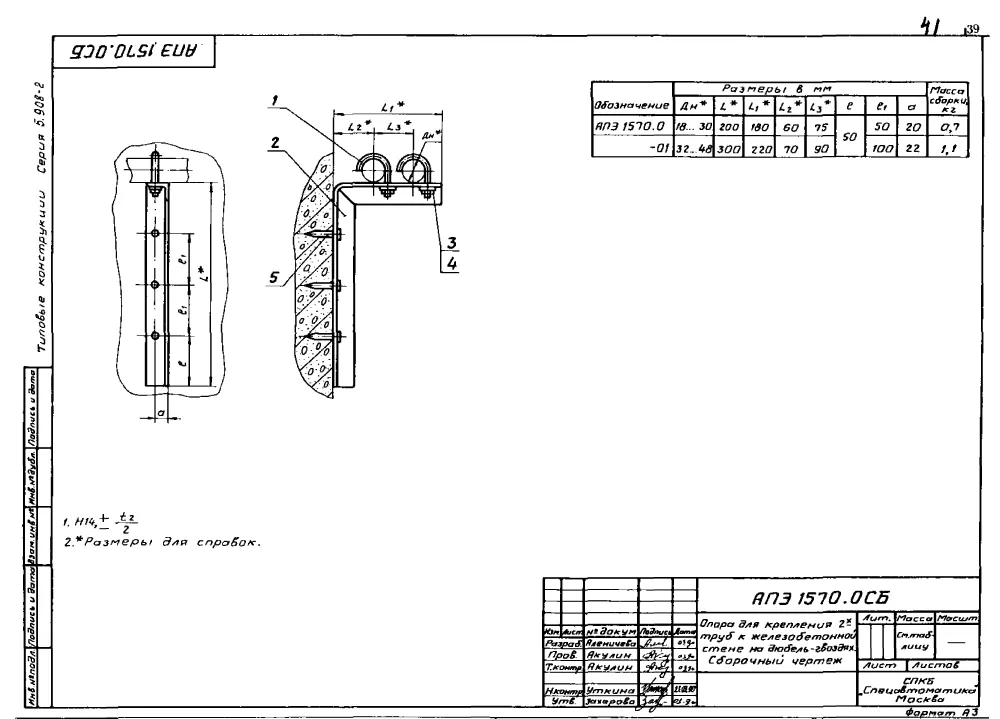

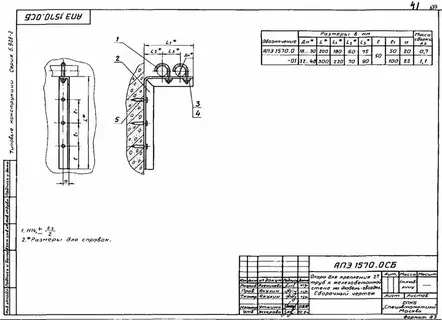

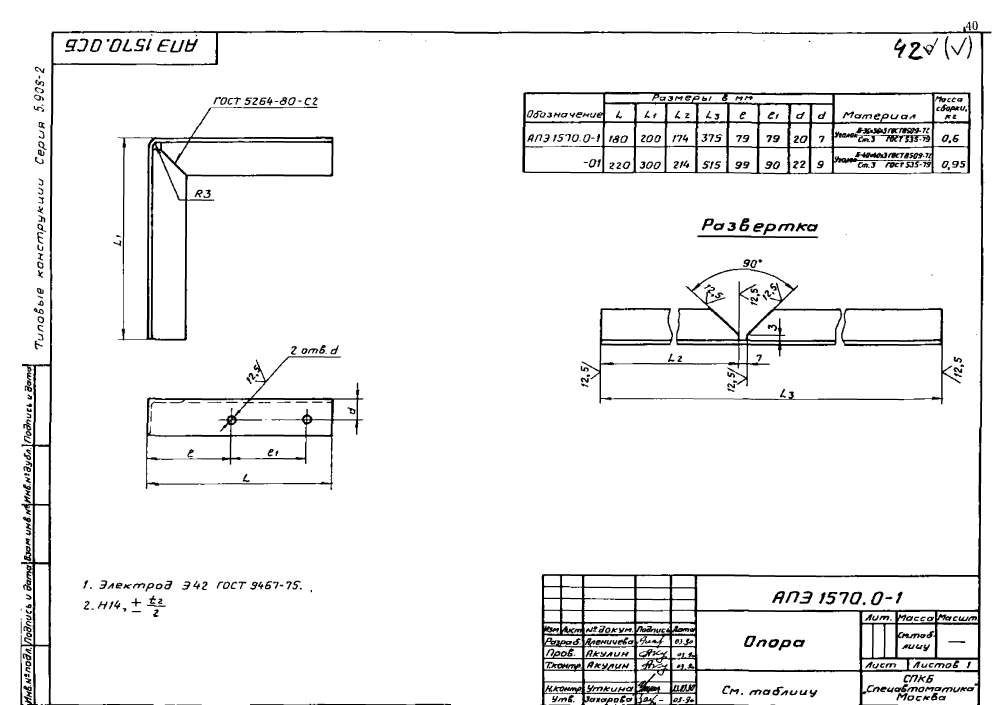

Опоры АПЭ 1570.0 изготавливаются в соответствии с чертежами АПЭ 1570.0 СБ и техническими требованиями серии 5.908-2.
| Обозначение | Размеры в мм | Масса, кг | |||||||
| Дн | L | L1 | L2 | L3 | l | l1 | d | ||
| АПЭ 1570.0 | 18...30 | 200,0 | 180,0 | 60,0 | 75,0 | 50,0 | 50,0 | 20,0 | 0,70 |
| АПЭ 1570.0-01 | 32...48 | 300,0 | 220,0 | 70,0 | 90,0 | 50,0 | 100,0 | 22,0 | 1,10 |
