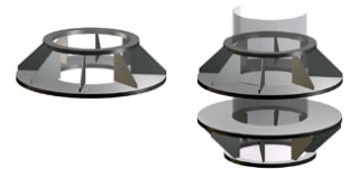

Опоры неподвижные трубопроводов

СЕРИЯ 4.903-10 - неподвижные опоры трубопроводов предназначены для трубопроводов тепловых сетей подземной и надземной прокладок и охватывают весь диапазон диаметров труб тепловых сетей в пределах условных проходов Ду от 25 до 1400 мм согласно ''Сортаменты труб для наружных тепловых сетей на Ру до 64 кгс/см 2, t до + 440 градусов по Цельсию, утвержденному Главтехстройпроектом Минэнерго СССР, решением №50 от 27.01.1971 года.
Трубопроводы тепловых сетей и неподвижные опоры для них, а также несущие строительные конструкции подвержены действию весьма значительных (по сравнению со станционными и технологическими трубопроводами) внешних сил, в следствии больших пролетов между подвижными и неподвижными опорами, применения сальниковых компенсаторов и т.д. Этим обусловлена основная конструктивная особенность неподвижных опор тепловых сетей, заключающаяся в свободном прилегании опорных элементов к несущей конструкции (без сварки), что позволяет разгрузить эти элементы, а также несущие конструкции от действия крутящих моментов.

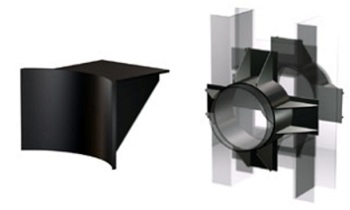

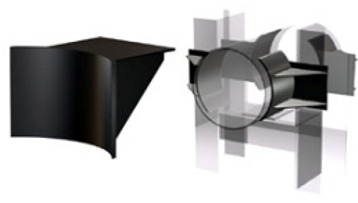

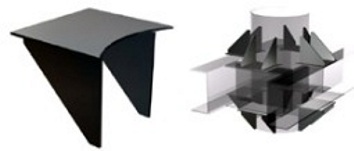

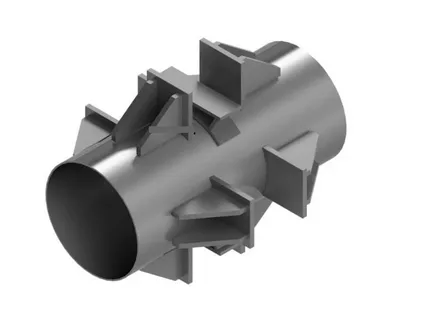

В зависимости от воспринимаемой осевой нагрузки применяются двухупорные или четырехупорные лобовые неподвижные опоры. Для больших величин осевых нагрузок предусмотрены двухупорные или четырехупорные лобовые опоры с усиленными упорами, позволяющих уменьшить местные напряжения в стенках трубопроводов.
Неподвижные опоры должны удерживать участок трубопровода и не позволять ему перемещаться в любом направлении. При помощи неподвижных опор трубопровод разделяется на участки, с тем чтобы обеспечить нормальное поглощение его линейных удлинений компенсаторами или самокомпенсацией. Эти опоры помимо восприятия вертикальной нагрузки, слагающейся из веса собственно трубопровода, веса транспортируемого по нему продукта и изоляции, снеговой нагрузки для наружных трубопроводов, также воспринимают большие горизонтальные нагрузки, возникающие при температурных деформациях.
В вес собственно трубопровода включают также вес всех соединений, арматуры и ответвлений, если они имеются. В ряде случаев для трубопроводов, транспортирующих газообразные и парообразные продукты, испытуемых гидравлически, также включается вес воды.

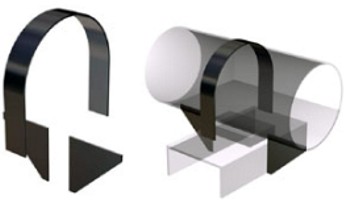

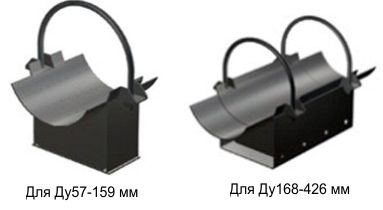

Неподвижные опоры надежно закрепляются на соответствующих опорных конструкциях и крепятся к трубопроводу с помощью приварки или хомутами. При применении хомутовых неподвижных опор, в целях исключения проскальзывания трубы в хомутах, к трубе приворачиваются (привариваются) упорные планки, которые упираются в хомуты опоры. В зависимости от величины горизонтальных нагрузок, воспринимаемых неподвижной опорой, применяют опоры с одним или двумя (чаще с двумя) хомутами. Горизонтальные нагрузки на неподвижные опоры возникают под влиянием сил трения подвижных опор при тепловом удлинении трубопровода, трения в сальниковых компенсаторах, упругой деформации гибких компенсаторов и самокомпенсации трубопровода, внутреннего давления при применении сальниковых неуравновешенных компенсаторов.
Опоры трубопроводов неподвижные, размещаемые на участках с поворотом трубопровода, с заглушками или задвижкой (вентилем), с переходом диаметров трубопровода, также испытывают горизонтальные нагрузки и от внутреннего давления в трубопроводе.

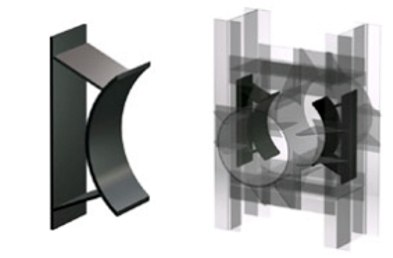

Горизонтальные нагрузки на неподвижные опоры подразделяются на осевые, действующие по оси трубопровода, и боковые — перпендикулярные оси. Осевые нагрузки передаются на все неподвижные опоры , боковые — на неподвижные, размещаемые в узлах ответвлений при положении опоры непосредственно перед поворотом трубы при самокомпенсации, а также на углу поворота трубы.
Опоры, размещаемые в конце участка трубопровода (перед заглушкой, задвижкой-вентилем), воспринимают горизонтальную нагрузку от сил, действующих на нее с одной стороны, и остальные неподвижные опоры воспринимают нагрузку, создаваемую действиями сил с обеих сторон опоры. Горизонтальные нагрузки непостоянны по величине и направлению.
