Опоры Т44.00 Ду =377-1420 неподвижные
Опоры Т44.00 серия 4.903-10 выпуск 4 бугельного типа неподвижные Дн 377 - 1420 мм
Опоры неподвижные бугельные тип Т44.00 предназначены для крепления стальных технологических трубопроводов различного назначения с наружным диаметром dн от 377 до 1420мм. Изготавливаются в соответствии с ТУ-04698606-001-04 «Опоры трубопроводов», серия 4.903-10 выпуск 4.
Стандартно опоры неподвижные Т44 серия 4903-10 выпуск 4 изготавливаются из марки стали Ст.3, 20, 09Г2С.
Стандартное покрытие опор Т44— транспортировочный грунт ГФ-021.

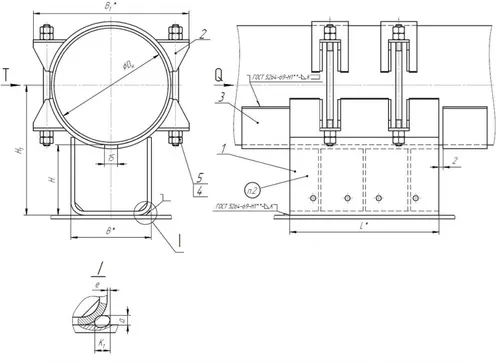

По конструкция опоры Т44 включают два бугеля, а также шпильки и гайки. Эти элементы устанавливаются на изогнутый корпус, к которому приваривается специальные ребра жесткости и подушка. Труба легко размещается такой опоре, а сама конструкция данного типа крепления позволяет не беспокоиться о сохранности изоляции на стальной оболочке.
Опора Т44 состоит из: Корпус — 1 шт. Упор — 4 шт. Бугель — 2 шт. Шпилька — 4 шт. Гайка — 16 шт.
Уточним наличие и подготовим КП по этой позиции
Поможем с подбором исполнения, проверим доступность на складе и отправим коммерческое предложение по выбранной позиции или аналогам.
Технические характеристики
| Обозначение | Наружный диаметр, dн | Высота, мм | Длина, мм | Ширина, мм | Масса, кг |
|---|---|---|---|---|---|
| Опора Т44.01 | 377 | 100 | 340 | 450 | 40,9 |
| Опора Т44.02 | 150 | 43,6 | |||
| Опора Т44.03 | 200 | 46,2 | |||
| Опора Т44.04 | 426 | 100 | 515 | 46,9 | |
| Опора Т44.05 | 150 | 50,6 | |||
| Опора Т44.06 | 200 | 53,3 | |||
| Опора Т44.07 | 480 | 100 | 580 | 75,8 | |
| Опора Т44.08 | 150 | 81,3 | |||
| Опора Т44.09 | 200 | 86,9 | |||
| Опора Т44.10 | 530 | 100 | 630 | 81,5 | |
| Опора Т44.11 | 150 | 87 | |||
| Опора Т44.12 | 200 | 92,8 | |||
| Опора Т44.13 | 630 | 100 | 750 | 99,5 | |
| Опора Т44.14 | 150 | 105 | |||
| Опора Т44.15 | 200 | 111 | |||
| Опора Т44.16 | 720 | 100 | 680 | 860 | 193,4 |
| Опора Т44.17 | 150 | 205,7 | |||
| Опора Т44.18 | 200 | 218,1 | |||
| Опора Т44.19 | 820 | 100 | 975 | 210,7 | |
| Опора Т44.20 | 150 | 220,6 | |||
| Опора Т44.21 | 200 | 232,4 | |||
| Опора Т44.22 | 920 | 100 | 1085 | 263,8 | |
| Опора Т44.23 | 150 | 276,2 | |||
| Опора Т44.24 | 200 | 289,1 | |||
| Опора Т44.25 | 1020 | 150 | 1185 | 345 | |
| Опора Т44.26 | 150 | 362,5 | |||
| Опора Т44.27 | 200 | 372,1 | |||
| Опора Т44.28 | 1220 | 100 | 1400 | 368 | |
| Опора Т44.29 | 150 | 385,5 | |||
| Опора Т44.30 | 200 | 405 | |||
| Опора Т44.31 | 1420 | 100 | 1600 | 417,3 | |
| Опора Т44.32 | 150 | 434,9 | |||
| Опора Т44.33 | 200 | 454,4 |
