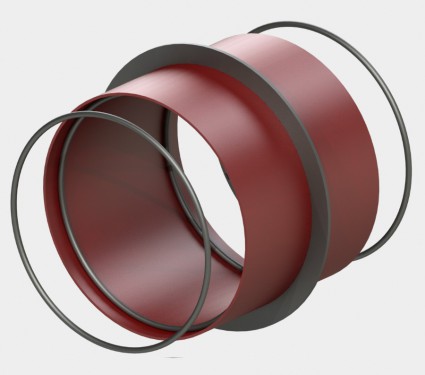

Сальники Набивные ТМ.92.00 предназначены для пропуска стальных труб сквозь стены толщиной ≥500 мм, водопроводных и канализационных строений в мокрых, влажных и сухих грунтах. Максимальный перепад давления на сальнике не должен превышать 0,1 Мпа (10м водного столба) при температуре не выше 50˚С при неагрессивных средах.
Диаметры пропускаемых трубопроводов 57 – 1420 мм.
Возможно изготовление сальников набивных для труб других диаметров, не описанных в стандарте.
Стандартно сальники набивные изготавливаются из марки стали Ст.3,20,09Г2С.
Стандартное покрытие – транспортировочный грунт ГФ-021.
Возможные покрытия – термодиффузионное цинкование, горячее цинкование, цинксодержащие эмали, покрытия на основе эпоксидных смол и другие антикоррозийные покрытия.
Сальники набивные изготавливаются в соответствии с чертежами ТМ.92.00СБ серии 5.900-2 по техническим требованиям ТМ.89.00 Д.
Пример обозначения сальника набивного L= 800мм с условным диаметром Ду 150 исполнения 04 :
Сальник набивной Ду150 ТМ.92-04 серия 5.900-2
| Исполнение | Условный диаметр сальника | Теоретическая масса корпуса сальника | Диаметр пропускаемой трубы D, мм | Длина корпуса, мм | Наружный диаметр корпуса сальника D2, мм | Наружный диаметр ребра D4, мм | Внутренний диаметр упоров D1, мм | Толщина корпуса сальника S, мм | Длина развертки упоров L, мм |
|---|---|---|---|---|---|---|---|---|---|
| ТМ.92 | Ду50 | 11.3 кг. | 57 | 800 | 114 | 185 | 89 | 4.5 | 300 |
| ТМ.92-01 | Ду80 | 14.1 кг. | 89 | 800 | 140 | 215 | 115 | 4.5 | 382 |
| ТМ.92-02 | Ду100 | 16.7 кг. | 108 | 800 | 165 | 240 | 140 | 4.5 | 460 |
| ТМ.92-03 | Ду125 | 28.2 кг. | 133 | 800 | 219 | 290 | 191 | 6 | 620 |
| ТМ.92-04 | Ду150 | 36.3 кг. | 159 | 800 | 273 | 345 | 239 | 6 | 780 |
| ТМ.92-05 | Ду200 | 36.3 кг. | 219 | 800 | 273 | 345 | 239 | 6 | 780 |
| ТМ.92-06 | Ду250 | 43.2 кг. | 273 | 800 | 325 | 395 | 291 | 6 | 945 |
| ТМ.92-07 | Ду300 | 60.5 кг. | 325 | 800 | 426 | 500 | 382 | 6 | 1245 |
| ТМ.92-08 | Ду350 | 86.4 кг. | 377 | 800 | 478 | 550 | 430 | 8 | 1395 |
| ТМ.92-09 | Ду400 | 85.5 кг. | 426 | 800 | 530 | 600 | 484 | 7 | 1562 |
| ТМ.92-10 | Ду500 | 104.7 кг. | 530 | 800 | 630 | 730 | 584 | 7 | 1880 |
| ТМ.92-11 | Ду600 | 132.8 кг. | 630 | 800 | 720 | 810 | 672 | 8 | 2155 |
| ТМ.92-12 | Ду700 | 152.1 кг. | 720 | 800 | 820 | 920 | 772 | 8 | 2470 |
| ТМ.92-13 | Ду800 | 172.4 кг. | 820 | 800 | 920 | 1030 | 872 | 8 | 2785 |
| ТМ.92-14 | Ду900 | 191.4 кг. | 920 | 800 | 1020 | 1130 | 972 | 8 | 3098 |
| ТМ.92-15 | Ду1000 | 232.4 кг. | 1020 | 800 | 1120 | 1230 | 1070 | 9 | 3405 |
| ТМ.92-16 | Ду1200 | 273.4 кг. | 1220 | 800 | 1320 | 1430 | 1270 | 9 | 4032 |
| ТМ.92-17 | Ду1400 | 315.7 кг. | 1420 | 800 | 1520 | 1630 | 1470 | 9 | 4660 |
