Сальник нажимной ТМ 93.00.00

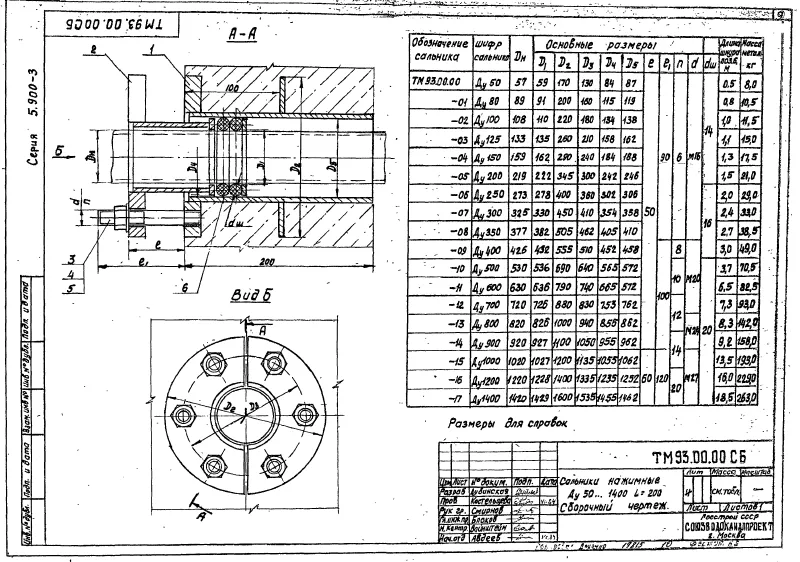

Сальники нажимные ТМ 93.00.00 серия 5.900-3 с длиной корпуса L=200 мм

Cальники нажимные ТМ 93.00.00 с длиной корпуса L=200 мм предназначены для пропуска через стены сооружений труб с условным проходом Dу: 50-1400.

Выбор и установка сальника нажимного

Сальник нажимной выбирается таким образом, чтобы толщина стены, через которую он будет продеваться, была меньше или равна длине корпуса сальника. Данный корпус монтируется в опалубку при её бетонировании. В целях предохранения корпуса сальника от возможных повреждений его приваривают к вертикальной или горизонтальной арматуре, проходящей рядом.

Во время закладки корпуса сальника нажимного в стену здания или сооружения в резьбовое отверстие фланца корпуса ставят временные пробки, изготавливаемые из каната, пеньки и иных материалов.

Условные обозначения для сальников

L — длина сальника, мм;

S — толщина стенки сальника, мм;

Dу — условный проход пропускаемой трубы, мм;

D1 — наружный диаметр пропускаемой трубы наружный, мм;

D2 — наружный диаметр всего сальника, мм;

D3 — диаметр сальника с учётом толщины сварного шва для ребер, мм;

D4 — диаметр сальника с ребрами, мм.
