Стойки опорные А14Б 591.000 серия 5.900-7 выпуск 4
Стойки опорные А14Б 591.000 серия 5.900-7 выпуск 4 с креплением к стенам, перекрытиям и к полу Ду 50 - 250 мм
Опорные стойки А14Б 591.000 применяются для крепления к стенам, перекрытиям или и к полу трубопроводов, транспортирующих рабучую среду с температурой от 0 до +440 °C с максимальным давлением до 1,6 МПа (16 кгс/см2). Опорные стойки состоят из швеллера и подушки. и предназначены для компенсации сдвига горизонтальных и вертикальных нагрузок трубопровода.
Стандартно стойки опорные А14Б 591.000 изготавливаются из марок стали сталь 3, 20, 09Г2С. Стандартное покрытие – транспортировочный грунт ГФ-021.

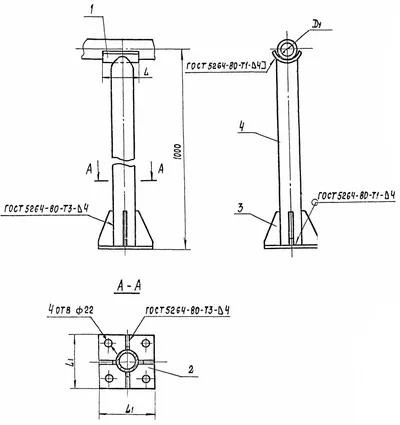

Опорные стойки А14Б 591.000 СБ изготавливаются в соответствии с чертежами серии 5.900-7 выпуск 4.
Обозначение |
Условный проход Ду, мм |
Размеры, мм |
Масса, кг |
|
L |
L₁ |
|||
|
А14Б 591.000 |
50 |
110,0 |
150,0 |
8,30 |
|
А14Б 591.000-01 |
65 |
110,0 |
150,0 |
8,50 |
|
А14Б 591.000-02 |
80 |
110,0 |
150,0 |
8,46 |
|
А14Б 591.000-03 |
100 |
150,0 |
210,0 |
14,16 |
|
А14Б 591.000-04 |
125 |
150,0 |
210,0 |
14,25 |
|
А14Б 591.000-05 |
150 |
150,0 |
210,0 |
14,52 |
|
А14Б 591.000-06 |
200 |
150,0 |
250,0 |
18,80 |
|
А14Б 591.000-07 |
250 |
200,0 |
250,0 |
18,73 |
