Опоры А14Б 592.000 серия 5.900-7 выпуск 4
Опоры А14Б 592.000 серия 5.900-7 выпуск 4 под отводы подвижные с креплением к стенам, перекрытиям и к полу Ду 150 - 250 мм
Опорные конструкции по серии 5.900-7 выпуск 4 разработаны для установки на стены, перекрытия и полы. Крепление происходит с помощью заделки металлических кронштейнов в кирпичные стены. Трубопроводы крепятся к перекрытиям с помощью подвески или посредством приварки к закладным деталям, находящимся в стыках между плитами.
Опоры А14Б 592.000 применяются для крепления к стенам, перекрытиям или и к полу трубопроводов, транспортирующих рабучую среду с температурой от 0 до +440 °C с максимальным давлением до 1,6 МПа (16 кгс/см2). Опоры под отводы А14Б 592.000 состоят из сваренных между собой пластин и предназначены для компенсации сдвига горизонтальных и вертикальных нагрузок трубопровода.
Стандартно опоры А14Б 592.000 изготавливаются из марок стали сталь 3, 20, 09Г2С. Стандартное покрытие – транспортировочный грунт ГФ-021.

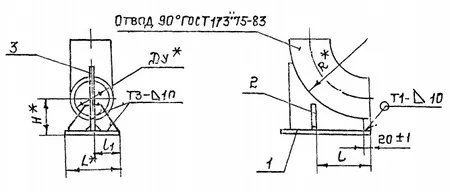

Обозначение |
Условный проход Ду, мм |
Размеры, мм |
Масса, кг |
|
H |
L |
|||
|
А14Б 592.000 |
150 |
115,0 |
200,0 |
8,70 |
|
А14Б 592.000-01 |
200 |
175,0 |
250,0 |
15,00 |
|
А14Б 592.000-02 |
250 |
225,0 |
300,0 |
24,20 |
