Опоры А14Б 581.000 серия 5.900-7 выпуск 4

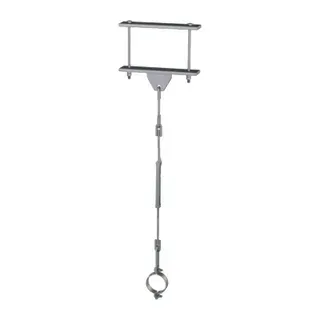

А14Б 581.000 СБ подвески . Опора подвесная А14Б 581.000 Серия 5.900-7 выпуск 4
Опоры А14Б 581 применяются для крепления горизонтальных трубопроводов, транспортирующих воду и пар с температурой до 150°С, либо холодоноситель с температурой от -15°С до 15°С с максимальным давлением до 1,6 МПа (16 кгс/см2).

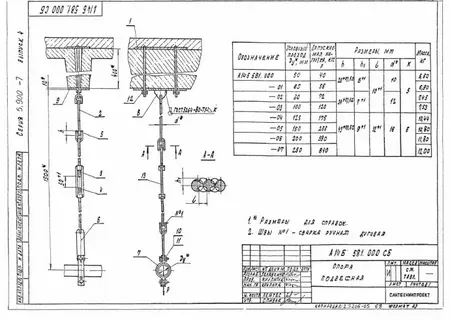

Опоры подвесные А14Б 581.000 СБ изготавливаются в соответствии с чертежами серии 5.900-7 выпуск 4.
Стандартно Опоры подвесные А14Б 581.000 изготавливаются из марок стали сталь 3, 20, 09Г2С. Стандартное покрытие – транспортировочный грунт ГФ-021.
Обозначение |
Условный проход Ду, мм |
Допускаемая нагрузка Р, кгс |
Масса, кг |
|
А14Б 581.000 |
50 |
40 |
6,60 |
|
А14Б 581.000-01 |
65 |
56 |
6,90 |
|
А14Б 581.000-02 |
80 |
72 |
7,45 |
|
А14Б 581.000-03 |
100 |
120 |
7,53 |
|
А14Б 581.000-04 |
125 |
175 |
10,44 |
|
А14Б 581.000-05 |
150 |
266 |
10,80 |
|
А14Б 581.000-06 |
200 |
590 |
11,80 |
|
А14Б 581.000-07 |
250 |
840 |
12,00 |
