Опоры А14Б 554.000 серии 5.900-7 выпуск 3

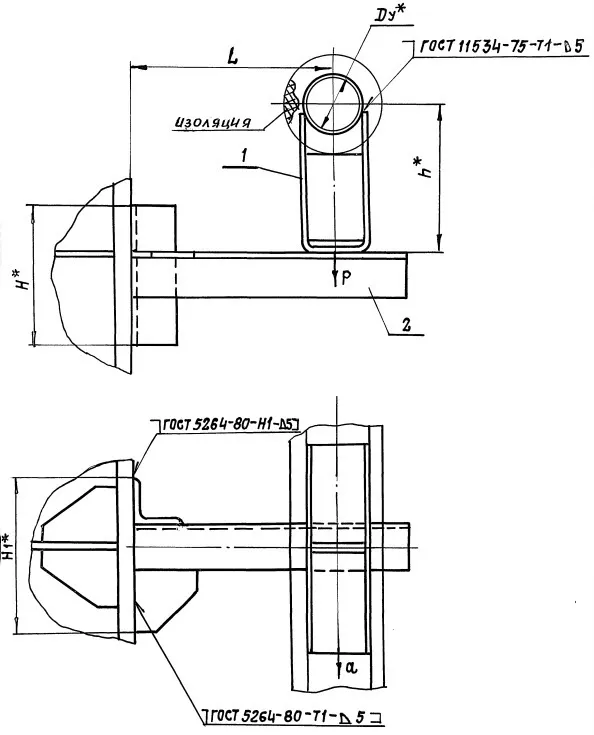

Опоры А14Б 554.000 серия 5.900-7 выпуск 3 подвижные корпусные приварные с креплением к металлической колонне Ду 50 - 125 мм.
Опоры А14Б 554.000 применяются для крепления к металлическим колоннам трубопроводов, транспортирующих воду и пар с температурой до +150°С, либо холодоноситель с температурой от -15°С до +15°С с максимальным давлением до 1,6 МПа (16 кгс/см2).
Стандартно подвижные двухрядные опоры А14Б 548.000 изготавливаются из марки стали Ст.3,09Г2С, 20.
Стандартное покрытие — транспортировочный грунт ГФ-021.
|
Обозначение |
Условный проход Ду, мм |
Допускаемые нагрузки, кгс |
Размеры, мм |
Масса, кг |
|
|
Вертикальн. |
Горизонтальн. |
L |
|||
|
Р |
Q |
||||
|
А14Б 554.000 |
50 |
51 |
15 |
150,0 |
1,31 |
|
А14Б 554.000-01 |
50 |
51 |
15 |
150,0 |
1,50 |
|
А14Б 554.000-02 |
65 |
78 |
23 |
160,0 |
1,66 |
|
А14Б 554.000-03 |
65 |
78 |
23 |
160,0 |
1,86 |
|
А14Б 554.000-04 |
80 |
107 |
32 |
185,0 |
2,15 |
|
А14Б 554.000-05 |
80 |
107 |
32 |
185,0 |
2,33 |
|
А14Б 554.000-06 |
100 |
157 |
47 |
195,0 |
3,57 |
|
А14Б 554.000-07 |
100 |
157 |
47 |
195,0 |
3,89 |
|
А14Б 554.000-08 |
125 |
220 |
66 |
210,0 |
4,18 |
|
А14Б 554.000-09 |
125 |
220 |
66 |
210,0 |
4,54 |
