Опоры А14Б 550.000 серия 5.900-7 выпуск 3

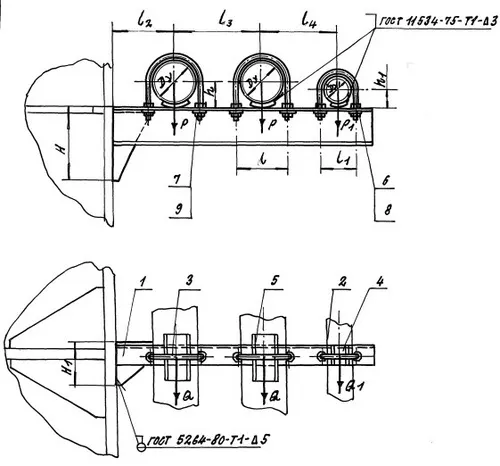

Опоры А14Б 550.000 серия 5.900-7 выпуск 3 подвижные хомутовые трехрядные с креплением к металлической колонне, для труб с разными диаметрами Ду 80 - 200 мм, Ду1 50 - 100 мм.
Опоры А14Б 550.000 применяются для крепления к металлическим колоннам трубопроводов, транспортирующих воду и пар с температурой до +150°С, либо холодоноситель с температурой от -15°С до +15°С с максимальным давлением до 1,6 МПа (16 кгс/см2).
Стандартно подвижные двухрядные опоры А14Б 548.000 изготавливаются из марки стали Ст.3,09Г2С, 20
Стандартное покрытие — транспортировочный грунт ГФ-021.
|
Обозначение |
Условный проход, мм |
Допускаемые нагрузки, кгс |
Размеры, мм |
Масса, кг |
||||||
|
Вертикальн. |
Горизонтальн. |
l₂ |
l₃ |
l₄ |
||||||
|
Ду |
Ду₁ |
Р |
Р₁ |
Q |
Q₁ |
|||||
|
А14Б 550.000 |
80 |
50 |
72 |
40 |
22 |
12 |
130,0 |
175,0 |
150,0 |
5,64 |
|
А14Б 550.000-01 |
100 |
50 |
120 |
40 |
36 |
12 |
140,0 |
195,0 |
170,0 |
7,14 |
|
А14Б 550.000-02 |
125 |
50 |
175 |
40 |
52 |
12 |
155,0 |
225,0 |
185,0 |
10,70 |
|
А14Б 550.000-03 |
150 |
50 |
266 |
40 |
80 |
12 |
170,0 |
270,0 |
200,0 |
14,48 |
|
А14Б 550.000-04 |
200 |
50 |
590 |
40 |
177 |
12 |
200,0 |
310,0 |
230,0 |
29,13 |
|
А14Б 550.000-05 |
100 |
80 |
120 |
72 |
36 |
22 |
140,0 |
195,0 |
185,0 |
7,87 |
|
А14Б 550.000-06 |
125 |
80 |
175 |
72 |
52 |
22 |
155,0 |
225,0 |
200,0 |
11,30 |
|
А14Б 550.000-07 |
150 |
80 |
266 |
72 |
80 |
22 |
170,0 |
270,0 |
215,0 |
15,16 |
|
А14Б 550.000-08 |
200 |
80 |
590 |
72 |
177 |
22 |
200,0 |
310,0 |
245,0 |
29,90 |
|
А14Б 550.000-09 |
125 |
100 |
175 |
120 |
52 |
36 |
155,0 |
225,0 |
210,0 |
12,90 |
|
А14Б 550.000-10 |
150 |
100 |
266 |
120 |
80 |
36 |
170,0 |
270,0 |
225,0 |
16,00 |
|
А14Б 550.000-11 |
200 |
100 |
590 |
120 |
177 |
36 |
200,0 |
310,0 |
255,0 |
30,32 |
