Опоры ТС-631.00.00 серия 5.903-13 выпуск 8-95
Опоры ТС-631.00.00 серия 5.903-13 выпуск 8-95 подвижные для сварных отводов Дн 108 - 1420 мм.

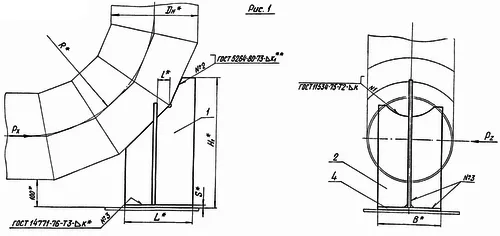

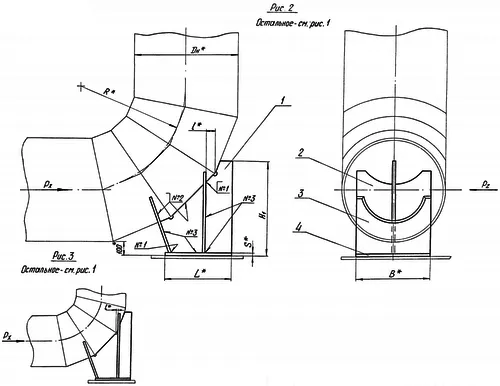

Опоры сварных отводов для трубопроводов диаметром от 108 до 1420 мм. Изготавливаются по чертежу ТС-631.000СБ серии 5.903-13 вып. 8-95 из углеродистой стали 3. Возможно изготовление из стали 20, 09Г2С.
Опоры подвижные ТС-631.00.00 предназначены для монтажа сварных отводов трубопроводов с рабочим давлением Pу до 4,0 МПа и рабочей температурой tраб до +425 °С.
Технические параметры:
№ |
Наименование |
Дн |
Допускаемая вертикальная нагрузка кН (mc) |
Высота, мм |
Длина, мм |
Ширина, мм |
Масса изделия, кг |
|
1 |
ТС-631.000 |
108 |
3 (300) |
311 |
120 |
80 |
3,2 |
|
2 |
ТС-631.000 - 01 |
133 |
4 (400) |
321 |
130 |
100 |
3,6 |
|
3 |
ТС-631.000 - 02 |
159 |
5 (500) |
336 |
140 |
110 |
3,9 |
|
4 |
ТС-631.000 - 03 |
219 |
10 (1000) |
373 |
160 |
140 |
6,4 |
|
5 |
ТС-631.000 - 04 |
273 |
15 (1500) |
413 |
180 |
170 |
8,7 |
|
6 |
ТС-631.000 - 05 |
325 |
20 (2000) |
477 |
210 |
210 |
16,0 |
|
7 |
ТС-631.000 - 06 |
377 |
25 (2500) |
532 |
230 |
210 |
19,0 |
|
8 |
ТС-631.000 - 07 |
426 |
30 (3000) |
596 |
270 |
250 |
27,0 |
|
9 |
ТС-631.000 - 08 |
530 |
40 (4000) |
711 |
330 |
310 |
39,0 |
|
10 |
ТС-631.000 - 09 |
530 |
40 (4000) |
516 |
300 |
300 |
36,0 |
|
11 |
ТС-631.000 - 10 |
630 |
50 (5000) |
1016 |
550 |
360 |
112,0 |
|
12 |
ТС-631.000 - 11 |
630 |
50 (5000) |
616 |
360 |
360 |
56,0 |
|
13 |
ТС-631.000 - 12 |
720 |
62 (6200) |
1116 |
620 |
400 |
146,0 |
|
14 |
ТС-631.000 - 13 |
720 |
62 (6200) |
666 |
400 |
400 |
77,0 |
|
15 |
ТС-631.000 - 14 |
820 |
80 (8000) |
1266 |
700 |
450 |
187,0 |
|
16 |
ТС-631.000 - 15 |
820 |
80 (8000) |
766 |
460 |
450 |
99,0 |
|
17 |
ТС-631.000 - 16 |
1020 |
124 (12400) |
1516 |
850 |
550 |
268,0 |
|
18 |
ТС-631.000 - 17 |
1020 |
124 (12400) |
916 |
550 |
550 |
146,0 |
|
19 |
ТС-631.000 - 18 |
1220 |
167 (16700) |
1766 |
1000 |
650 |
381,0 |
|
20 |
ТС-631.000 - 19 |
1220 |
167 (16700) |
1116 |
670 |
650 |
216,0 |
|
21 |
ТС-631.000 - 20 |
1420 |
210 (21000) |
2016 |
1150 |
760 |
566,0 |
|
22 |
ТС-631.000 - 21 |
1420 |
210 (21000) |
760 |
760 |
760 |
273,0 |
