Опоры ТС-628.00.00 серия 5.903-13 выпуск 8-95

Опоры ТС-628.00.00 серия 5.903-13 выпуск 8-95 катковые двухъярусные Дн 194 - 1420 мм.

Опоры катковые двухъярусные ТС-628.00.00 устанавливается между опорными плитами, а к верхней плите приваривается корпус опоры и предназначены для трубопроводов с рабочим давлением Pу до 4,0 МПа и рабочей температурой tраб до +425 °С.

Двухъярусные катковые опоры для трубопроводов диаметром от 194 до 1420 мм. Изготавливаются по чертежу ТС-628.00.000СБ серии 5.903-13 вып. 8-95 из углеродистой стали 3. Возможно изготовление из стали 20, 09Г2С.

Опора ТС-628 катковая двухъярусная состоит из: Плита опорная — 2 шт. Каретка катковая — 1 шт. Корпус — 1 шт.

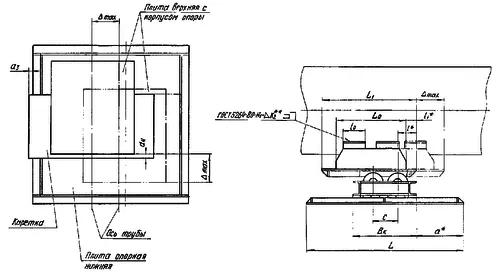

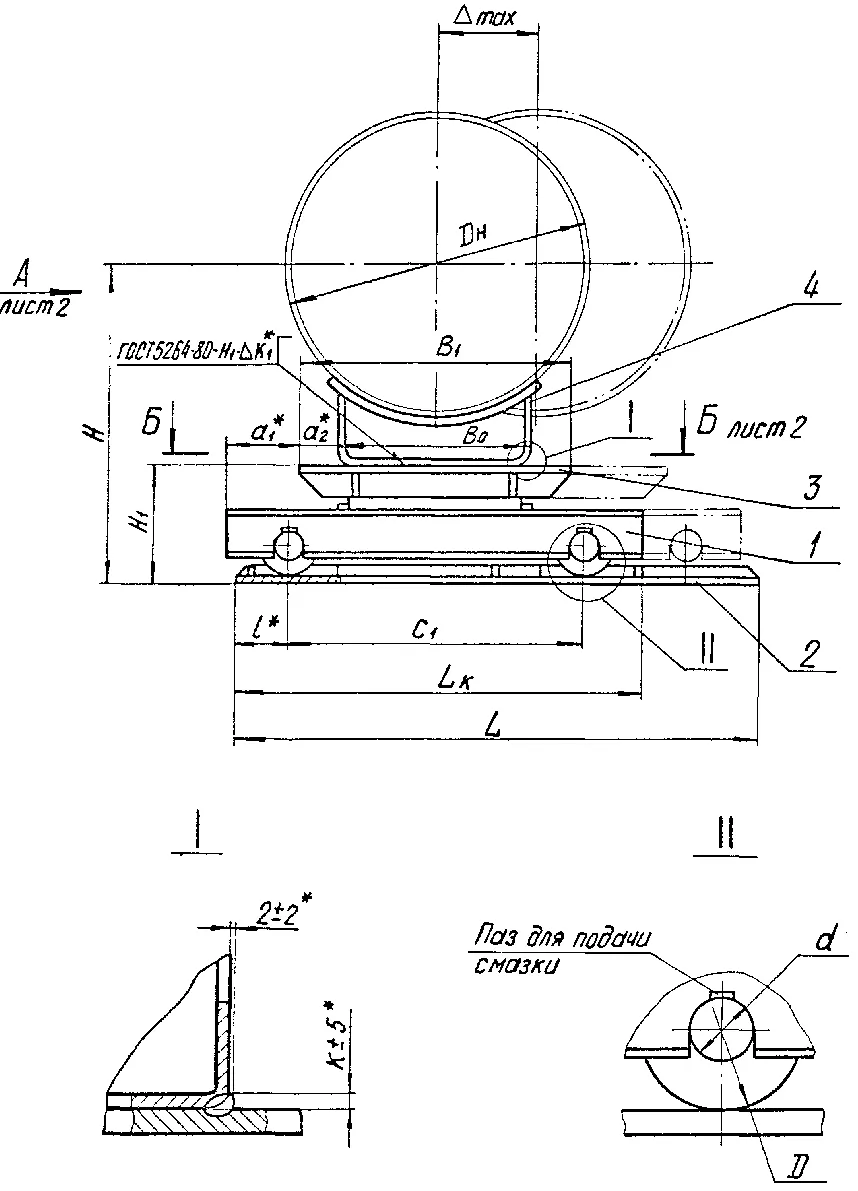

1768483230997-630427621-opora_ts_628_razmery 1768483254584-666947084-opora_ts_628_razmery_2_fill_500x275

Технические параметры:

№	Наименование	Дн	Для нагрузок кН (mc)	Высота, мм	Длинна, мм	Масса изделия, кг
1	ТС-628.00.000	194	29,4 (3000)	454	800	129
2	ТС-628.00.000 - 01	194	29,4 (3000)	454	1000	171
3	ТС-628.00.000 - 02	219	29,4 (3000)	479	800	129
4	ТС-628.00.000 - 03	219	29,4 (3000)	479	1000	171
5	ТС-628.00.000 - 04	273	29,4 (3000)	533	800	128
6	ТС-628.00.000 - 05	273	29,4 (3000)	533	1000	170
7	ТС-628.00.000 - 06	325	68,7 (7000)	635	1000	268
8	ТС-628.00.000 - 07	325	68,7 (7000)	635	1200	322
9	ТС-628.00.000 - 08	377	68,7 (7000)	687	1000	267
10	ТС-628.00.000 - 09	377	68,7 (7000)	687	1200	321
11	ТС-628.00.000 - 10	426	68,7 (7000)	736	1000	267
12	ТС-628.00.000 - 11	426	68,7 (7000)	736	1200	320
13	ТС-628.00.000 - 12	480	98,1	805	1100	390
14	ТС-628.00.000 - 13	480	98,1	805	1300	458
15	ТС-628.00.000 - 14	530	98,1	855	1100	395
16	ТС-628.00.000 - 15	530	98,1	855	1300	462
17	ТС-628.00.000 - 16	630	98,1	955	1100	394
18	ТС-628.00.000 - 17	630	98,1	955	1300	460
19	ТС-628.00.000 - 18	720	196,2	1130	1400	785
20	ТС-628.00.000 - 19	720	196,2	1130	1600	888
21	ТС-628.00.000 - 20	820	196,2	1230	1400	782
22	ТС-628.00.000 - 21	820	196,2	1230	1600	885
23	ТС-628.00.000 - 22	920	196,2	1330	1400	781
24	ТС-628.00.000 - 23	920	196,2	1330	1600	883
25	ТС-628.00.000 - 24	1020	196,2	1430	1600	1005
26	ТС-628.00.000 - 25	1020	196,2	1430	1800	1130
27	ТС-628.00.000 - 26	1220	196,2	1630	1600	996
28	ТС-628.00.000 - 27	1220	196,2	1630	1800	1121
29	ТС-628.00.000 - 28	1420	196,2	1830	1600	995
30	ТС-628.00.000 - 29	1420	196,2	1830	1800	1119
