Опоры ТС-627.00.00 по серии 5.903-13 выпуск 8-95 с одним бугелем
Опоры ТС-627.00.00 серия 5.903-13 выпуск 8-95 бугельного типа скользящие, с одним бугелем Дн 377 - 630 мм.
Опоры подвижные бугельные ТС-627.00.00 предназначены для трубопроводов с рабочим давлением Pу до 4,0 МПа и рабочей температурой tраб до +425 °С.
Бугельные опоры для трубопроводов диаметром от 377 до 1420 мм. Изготавливаются по чертежу ТС-627.00.000СБ серии 5.903-13 вып. 8-95 из углеродистой стали 3. Возможно изготовление из стали 20, 09Г2С.

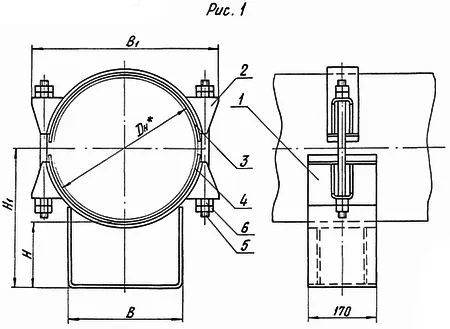

Опора ТС-627 бугельного типа с одним бугелем состоит из:
Корпус — 1 шт. Бугель — 1 шт. Шпилька — 2 шт. Гайка — 8 шт. Прокладка диэлектрическая — 2 шт.
№ |
Наименование |
Дн |
Наибольшая вертикальная нагрузка кН (mc) |
Высота, мм |
Ширина, мм |
Масса изделия, кг |
|
1 |
ТС-627.00.000 |
377 |
70 (7000) |
292 |
485 |
15 |
|
2 |
ТС-627.00.000 - 01 |
377 |
70 (7000) |
342 |
485 |
16 |
|
3 |
ТС-627.00.000 - 02 |
377 |
70 (7000) |
392 |
485 |
17 |
|
4 |
ТС-627.00.000 - 03 |
426 |
70 (7000) |
318 |
540 |
15 |
|
5 |
ТС-627.00.000 - 04 |
426 |
70 (7000) |
368 |
540 |
18 |
|
6 |
ТС-627.00.000 - 05 |
426 |
70 (7000) |
418 |
540 |
19 |
|
7 |
ТС-627.00.000 - 06 |
480 |
125 (12500) |
345 |
600 |
26 |
|
8 |
ТС-627.00.000 - 07 |
480 |
125 (12500) |
395 |
600 |
29 |
|
9 |
ТС-627.00.000 - 08 |
480 |
125 (12500) |
445 |
600 |
32 |
|
10 |
ТС-627.00.000 - 09 |
530 |
125 (12500) |
370 |
650 |
27 |
|
11 |
ТС-627.00.000 - 10 |
530 |
125 (12500) |
420 |
650 |
30 |
|
12 |
ТС-627.00.000 - 11 |
530 |
125 (12500) |
470 |
650 |
32 |
|
13 |
ТС-627.00.000 - 12 |
630 |
125 (12500) |
420 |
745 |
34 |
|
14 |
ТС-627.00.000 - 13 |
630 |
125 (12500) |
470 |
745 |
36 |
|
15 |
ТС-627.00.000 - 14 |
630 |
125 (12500) |
520 |
745 |
39 |
