Опоры ТС-626.00.00 серия 5.903-13 выпуск 8-95 с одним хомутом

Опоры ТС-626.00.00 серия 5.903-13 выпуск 8-95 с одним хомутом

Опоры ТС-626.00.00  серия 5.903-13 выпуск 8-95 хомутовые скользящие, с одним хомутом Дн 108 - 630 мм.

Опоры подвижные хомутовые ТС-626.00.00 предназначены для трубопроводов с рабочим давлением Pу до 4,0 МПа и рабочей температурой tраб до +425 °С.

Изготавливаются по чертежу ТС-626.00.000СБ серии 5.903-13 вып. 8-95 из углеродистой стали 3. Возможно изготовление из стали 20, 09Г2С.

Опора ТС-626 хомутовая с одним хомутом состоит из: Корпус — 1 шт. Хомут — 1 шт. Гайка — 4 шт. Прокладка диэлектрическая — 2 шт.

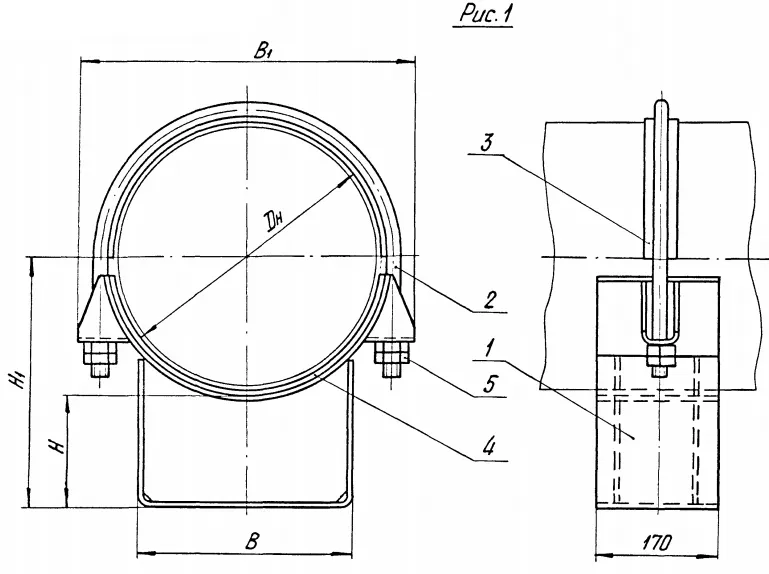

1768480946351-97378477-opora_ts_626_razmery

Технические параметры:

Обозначение Диаметр Dн, мм Вертикальная нагрузка, кН Высота Н, мм Высота Н1, мм Ширина В, мм Ширина В1, мм Длина L, мм Масса, кг
ТС-626.00.000 108 22 100 160 90 170 170 3,6
ТС-626.00.000-001 108 22 150 210 90 170 170 4,4
ТС-626.00.000-002 108 22 200 270 90 170 170 5,9
ТС-626.00.000-003 133 22 100 167 110 190 170 4,7
ТС-626.00.000-004 133 22 150 217 110 190 170 5,1
ТС-626.00.000-005 133 22 200 267 110 190 170 5,9
ТС-626.00.000-006 159 22 100 180 140 222 170 5,3
ТС-626.00.000-007 159 22 150 230 140 222 170 6,2
ТС-626.00.000-008 159 22 200 280 140 222 170 7,2
ТС-626.00.000-009 194 22 100 200 180 232 170 6,5
ТС-626.00.000-010 194 22 150 250 180 232 170 7,3
ТС-626.00.000-011 194 22 200 300 180 232 170 8,3
ТС-626.00.000-012 219 22 100 215 180 305 170 7,1
ТС-626.00.000-013 219 22 150 265 180 305 170 8,1
ТС-626.00.000-014 219 22 200 315 180 305 170 9,0
ТС-626.00.000-015 273 22 100 240 180 355 170 8,3
ТС-626.00.000-016 273 22 150 290 180 355 170 9,3
ТС-626.00.000-017 273 22 200 340 180 355 170 10,2
ТС-626.00.000-018 325 70 100 266 280 400 170 12,4
TC-626.00.000-019 325 70 150 316 280 400 170 13,8
ТС-626.00.000-020 325 70 200 366 280 400 170 15,2
ТС-626.00.000-021 377 70 100 292 280 475 170 13,5
ТС-626.00.000-022 377 70 150 342 280 475 170 15,1
ТС-626.00.000-023 377 70 200 392 280 475 170 16,4
ТС-626.00.000-024 426 70 100 318 280 520 170 13,6
ТС-626.00.000-025 426 70 150 368 280 520 170 16,1
ТС-626.00.000-026 426 70 200 418 280 520 170 17,4
ТС-626.00.000-027 480 125 100 345 380 565 170 23,4
ТС-626.00.000-028 480 125 150 395 380 565 170 25,9
ТС-626.00.000-029 480 125 200 445 380 565 170 28,4
ТС-626.00.000-030 530 125 100 370 380 620 170 23,7
ТС-626.00.000-031 530 125 150 420 380 620 170 26,2
ТС-626.00.000-032 530 125 200 470 380 620 170 28,7
ТС-626.00.000-033 630 125 100 420 380 735 170 27,0
ТС-626.00.000-034 630 125 150 470 380 735 170 29,5
ТС-626.00.000-035 630 125 200 520 380 735 170 32,2







Подбор и поставка

Уточним наличие и подготовим КП по этой позиции

Поможем с подбором исполнения, проверим доступность на складе и отправим коммерческое предложение по выбранной позиции или аналогам.
