Хомут Л8-518.000

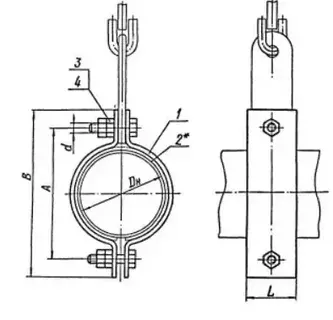

Хомут для горизонтальных трубопроводов Л8-518.000
Хомут Л8-518.000 gрименяется для крепления станционных трубопроводов ТЭС и АЭС с параметрами среды:
Р раб<2,2МПа (22 кгс/см 2) tраб<425⁰С для объектов, строящихся в районах с температурой наружного воздуха не ниже минус 30⁰С.
Хомут горизонтальных трубопроводов для труб диаметром от 14 до 57 мм.
|
Обозначение хомутов |
Dн |
Допускаемая вертикальная нагрузка, кН (кгс) |
A |
B |
L |
d |
Масса, кг |
|
Л8-518.000 |
14, 16, 18 |
1,0 (100) |
52 |
70 |
40 |
M6-8g |
1,184 |
|
Л8-518.000-01 |
14, 16, 18 |
1,0 (100) |
52 |
70 |
40 |
M6-8g |
0,184 |
|
Л8-518.000-02 |
25, 28 |
1,0 (100) |
64 |
85 |
40 |
M6-8g |
0,224 |
|
Л8-518.000-03 |
25, 28 |
1,0 (100) |
64 |
85 |
40 |
M6-8g |
0,224 |
|
Л8-518.000-04 |
32 |
2,0 (200) |
70 |
95 |
50 |
M8-8g |
0,354 |
|
Л8-518.000-05 |
32 |
2,0 (200) |
70 |
95 |
50 |
M8-8g |
0,354 |
|
Л8-518.000-06 |
38 |
2,0 (200) |
76 |
100 |
50 |
M8-8g |
0,374 |
|
Л8-518.000-07 |
38 |
2,0 (200) |
76 |
100 |
50 |
M8-8g |
0,374 |
|
Л8-518.000-08 |
45 |
2,0 (200) |
84 |
110 |
50 |
M8-8g |
0,434 |
|
Л8-518.000-09 |
45 |
2,0 (200) |
84 |
110 |
50 |
M8-8g |
0,434 |
|
Л8-518.000-10 |
57 |
3,0 (300) |
96 |
130 |
60 |
M10-8g |
0,834 |
|
Л8-518.000-11 |
57 |
3,0 (300) |
96 |
130 |
60 |
M10-8g |
0,834 |
