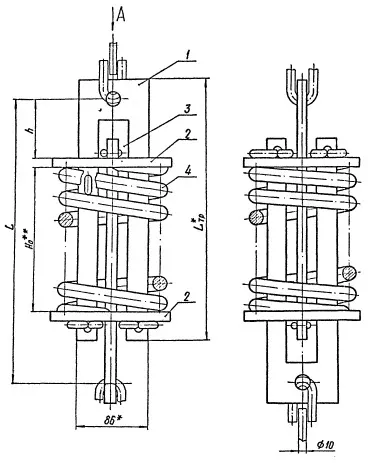

Блок Л8-524.000 пружинный
Блок пружинный Л8-524.000
Применяется для подвесок трубопроводов с параметрами среды:
Р у<2,2МПа (22 кгс/см 2) и tраб<425⁰С, для объектов, в районах с расчетной температурой наружного воздуха не ниже минус 40⁰С.
| Обозначение блока | Для пружин | Допускаемая нагрузка на блок кН (кгс) | Lтр | L | h | Масса, кг | ||
|---|---|---|---|---|---|---|---|---|
| Максимальная нагрузка кН (кгс) | Максимальный прогиб, мм | Ho | ||||||
| Л8-524.000 | 1,26 (128) | 70 | 143 | (300) | 260 | 270 | 54 | 5,46 |
| Л8-524.000-01 | 1,26 (128) | 140 | 270 | (300) | 390 | 400 | 54 | 7,46 |
| Л8-524.000-02 | 2,73 (278) | 70 | 151 | (300) | 260 | 270 | 54 | 5,98 |
| Л8-524.000-03 | 2,73 (278) | 140 | 284 | (300) | 390 | 400 | 54 | 8,84 |
