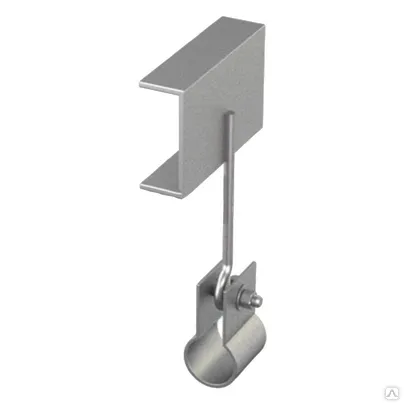

Подвески АПЭ 1410.0 серия 5.908-1
Подвески АПЭ 1410.0 СБ серия 5.908-1 для крепления труб Дн 18-114 мм к деревянным балкам
Серия 5.908-1 - это стандарт типовых узлов крепления трубопроводов автоматического пожаротушения, рассчитанные на одновременное действие вертикальных и горизонтальных нагрузок.
Подвески АПЭ 1410.0 применяются для крепления к металлоконструкциям трубопроводов установок автоматического пожаротушения (АУПТ). Наружный диаметр прокладываемых трубопроводов Дн 18 – 89 мм.
Стандартно опоры АПЭ серия 5.908-1 изготавливаются из марок сталь 3, 20, 09Г2С. Стандартное покрытие – транспортировочный грунт ГФ-021.

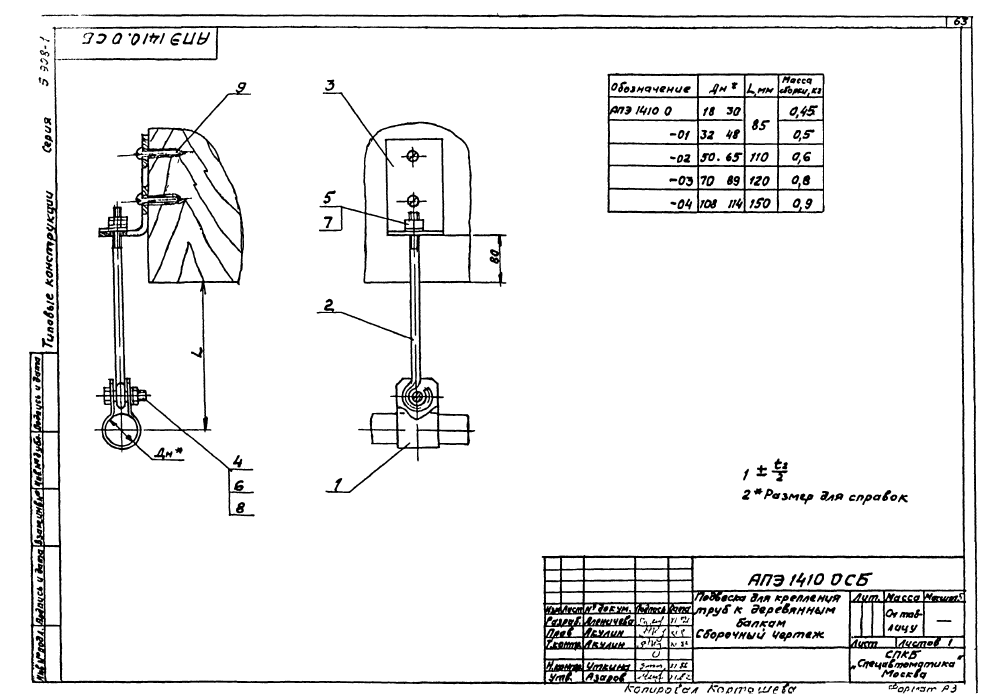

Подвески АПЭ 1410.0 СБ изготавливаются в соответствии с чертежами типовых конструкций серии 5.908-1
| Обозначение | Наружный диаметр трубопровода Дн, мм | Теоритическая масса | Расстояние от оси трубопровода до балки L, мм | Диаметр тяги d, мм | Количество отверстий под шуруп, шт |
| АПЭ 1410.0 | 18...30 | 0.45 кг. | 85 | М8 | 2 |
| АПЭ 1410.0-01 | 32...48 | 0.50 кг. | 85 | М8 | 2 |
| АПЭ 1410.0-02 | 50...65 | 0.60 кг. | 110 | М8 | 2 |
| АПЭ 1410.0-03 | 70...89 | 0.80 кг. | 120 | М10 | 2 |
| АПЭ 1410.0-04 | 108...114 | 0.90 кг. | 150 | М10 | 2 |
