Опоры АПЭ 1563.0 серия 5.908-2
Опоры АПЭ 1563.0 СБ серия 5.908-2 для крепления четырех труб к железобетонной колонне Дн 18 - 89 мм
Серия 5.908-2 - это стандарт типовых узлов крепления трубопроводов автоматического пожаротушения, рассчитанные на одновременное действие вертикальных и горизонтальных нагрузок.

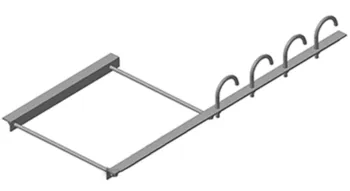

Опоры АПЭ 1563.0 СБ применяются для крепления к железобетонным колоннам четырех трубопроводов установок автоматического пожаротушения (АУПТ).
Стандартно опоры АПЭ 1551.0 СБ серия 5.908-2 изготавливаются из марок стали сталь 3, 20, 09Г2С. Стандартное покрытие – транспортировочный грунт ГФ-021.

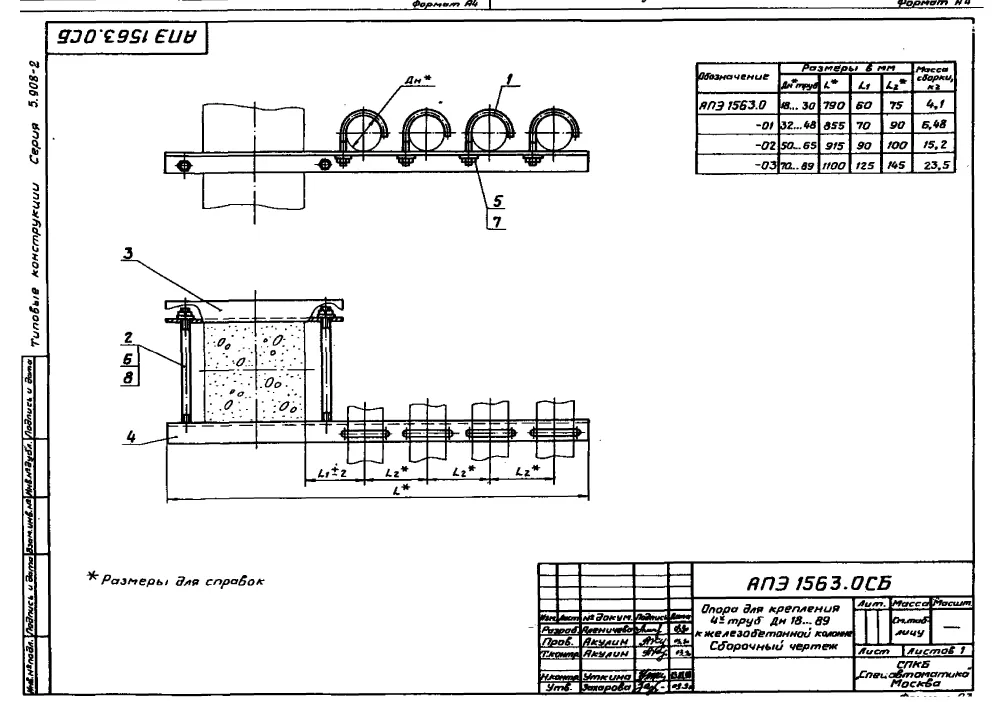

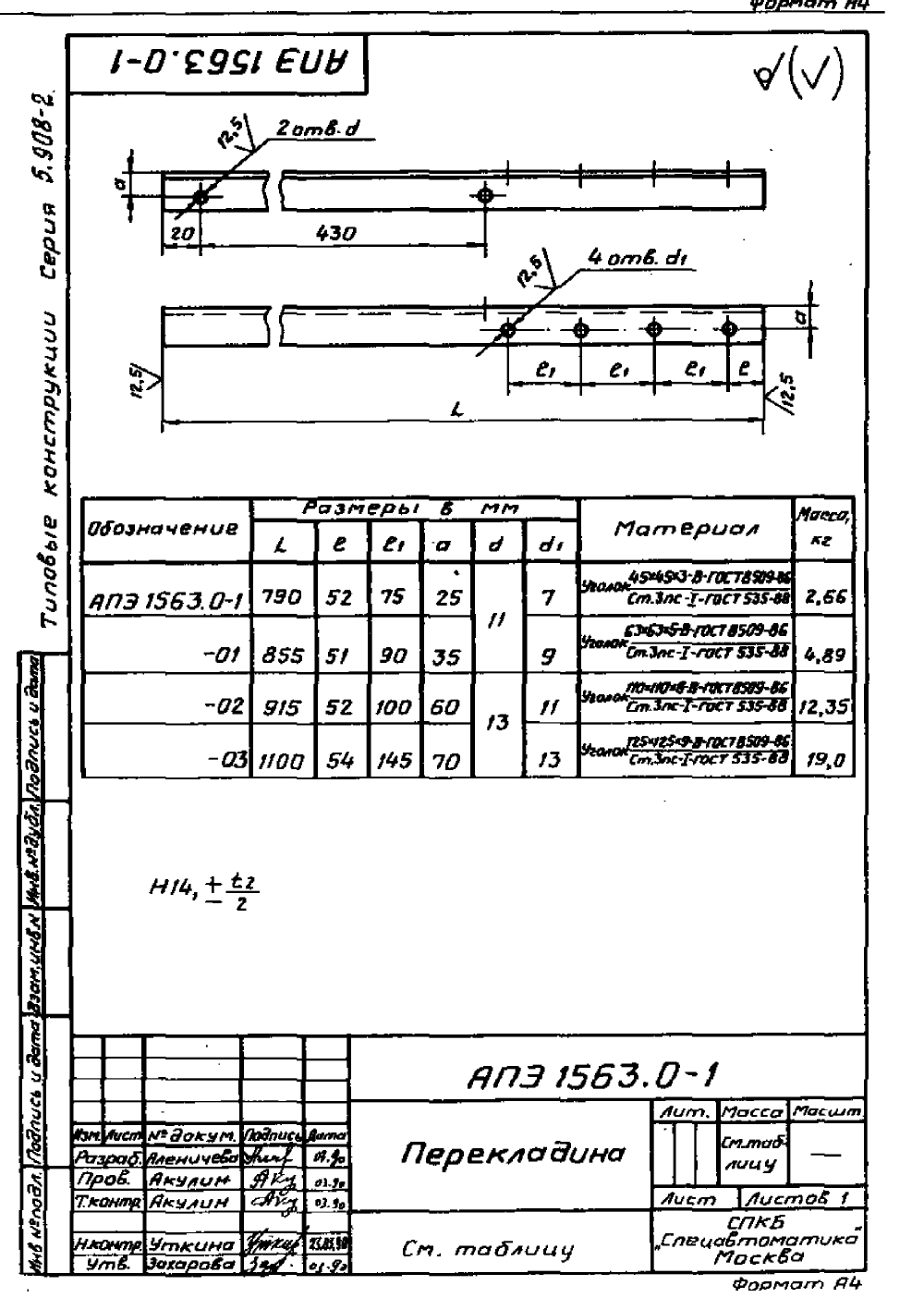

Опоры для крепления труб к железобетонным колоннам АПЭ 1563.0 СБ изготавливаются в соответствии с чертежами типовых конструкций серии 5.908-2.

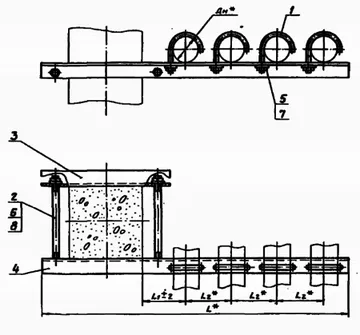

| Обозначение | Размеры в мм | Масса, кг | |||
| Дн | L | L1 | L2 | ||
| АПЭ 1563.0 | 18...30 | 190,0 | 60,0 | 75,0 | 4,10 |
| АПЭ 1563.0-01 | 32...48 | 655,0 | 70,0 | 90,0 | 6,48 |
| АПЭ 1563.0-02 | 50...65 | 715,0 | 90,0 | 100,0 | 15,20 |
| АПЭ 1563.0-03 | 70...89 | 1100,0 | 125,0 | 145,0 | 23,50 |
