Опоры 313.ТС-008.012 скользящие хомутовые для трубопроводов Ду 50-600 мм для прокладки в футляре

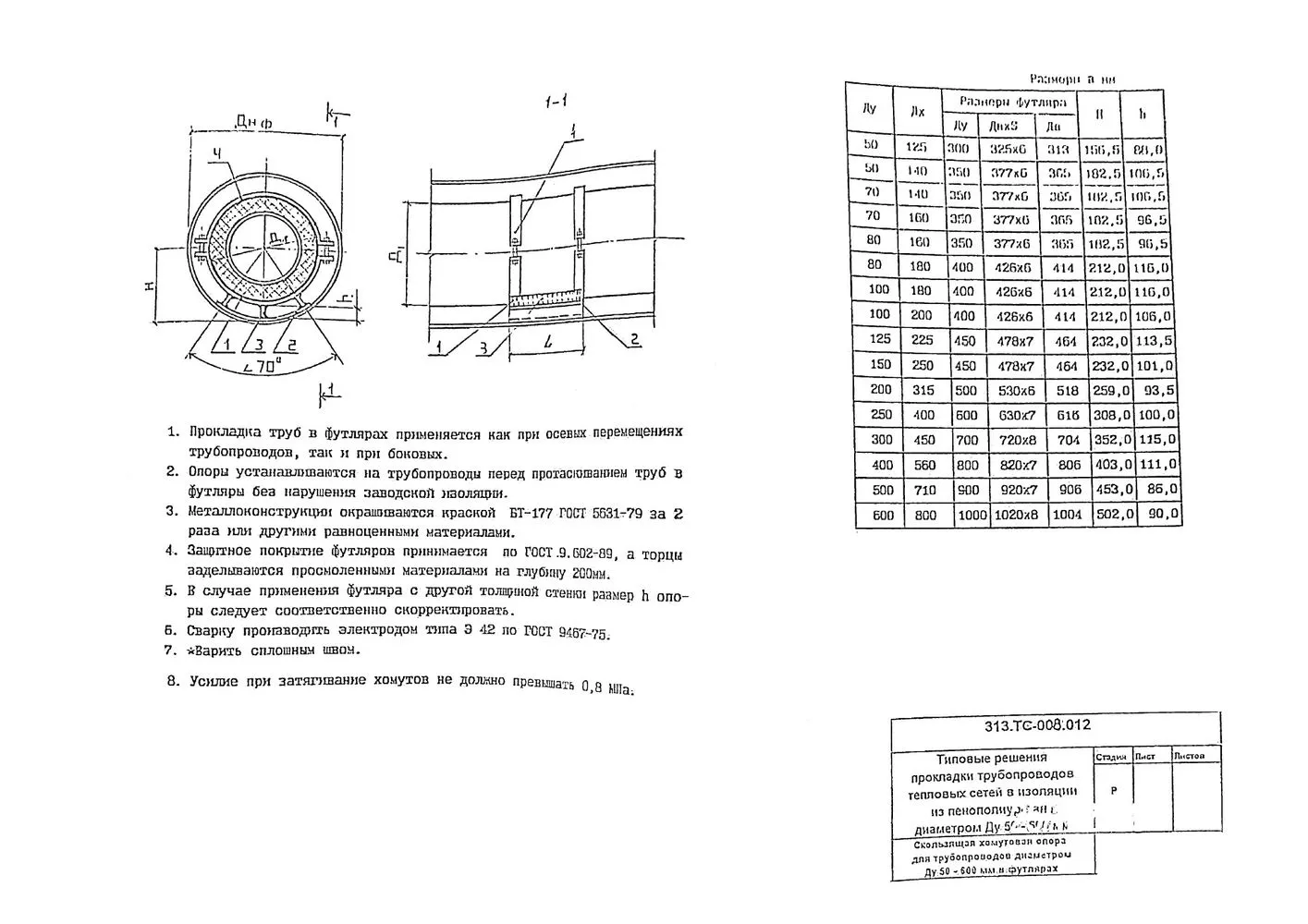

Опоры 313.ТС-008.012 Скользящие хомутовые опоры для трубопроводов в футлярах.
Опоры по альбому 313.ТС-008.000 «Типовые решения прокладки трубопроводов тепловых сетей в изоляции из пенополиуретана диаметром Ду50-600 мм. Конструкции и детали». Настоящий стандарт распространяется на скользящие опоры трубопроводов тепловых сетей в изоляции из пенополиуретана (ППУ), транспортирующих горячую воду с температурой до 130 °С и рабочим давлением Pраб до 1,6 МПа.
Предназначены для крепление трубопроводов тепловых сетей в изоляции из пенополиуретана (ППУ). Диаметр прокладываемых трубопроводов Ду50 -600 мм. . Скользящие хомутовые опоры 313.ТС-008.012 устанавливаются на трубопроводы перед протаскиванием труб в футляры без нарушения заводской изоляции.
Стандартно скользящие хомутовые опоры 313.ТС-008.012 изготавливаются из марок стали — Ст3; 20; 09Г2С
Стандартное покрытие – транспортировочный грунт ГФ-021.
Скользящие хомутовые опоры для трубопроводов в футлярах 313.ТС-008.012 изготавливаются в соответствии с техническими требованиями ТР 313.ТС-008.000.
Пример обозначения скользящей хомутовой опоры для трубопровода Ду 100 с диаметром изоляции Дх 180 с диаметром футляра Дуф 400:
Скользящая хомутовая опора 100/180/400 313.ТС-008.012
| Диаметр трубопровода / Диаметр изоляции / Диаметр футляра, Ду/Дх/Дуф | Внутренний диаметр футляра Дв,мм | Теоретическая масса (без учета массы гладкой тяги поз.3) | Длина опорной поверхности L, мм | Высота опоры до оси трубопровода H, мм |
|---|---|---|---|---|
| 50/125/300 | 313 | 3.60 кг. | 170 | 156.5 |
| 50/140/350 | 365 | 4.10 кг. | 170 | 182.5 |
| 70/140/350 | 365 | 4.10 кг. | 170 | 182.5 |
| 70/160/350 | 365 | 4.10 кг. | 170 | 182.5 |
| 80/160/350 | 365 | 4.10 кг. | 170 | 182.5 |
| 80/180/400 | 414 | 4.70 кг. | 170 | 212 |
| 100/180/400 | 414 | 4.70 кг. | 170 | 212 |
| 100/200/400 | 414 | 4.70 кг. | 170 | 212 |
| 125/225/450 | 464 | 5.00 кг. | 170 | 232 |
| 150/250/450 | 464 | 5.20 кг. | 170 | 232 |
| 200/315/500 | 518 | 7.60 кг. | 170 | 259 |
| 250/400/600 | 616 | 9.40 кг. | 170 | 308 |
| 300/450/700 | 704 | 22.00 кг. | 230 | 352 |
| 400/560/800 | 806 | 25.50 кг. | 230 | 403 |
| 500/710/900 | 906 | 29.90 кг. | 230 | 453 |
| 600/800/100 | 1004 | 32.60 кг. | 230 | 502 |
