УКГ 9.00 серия 5.905-18.05

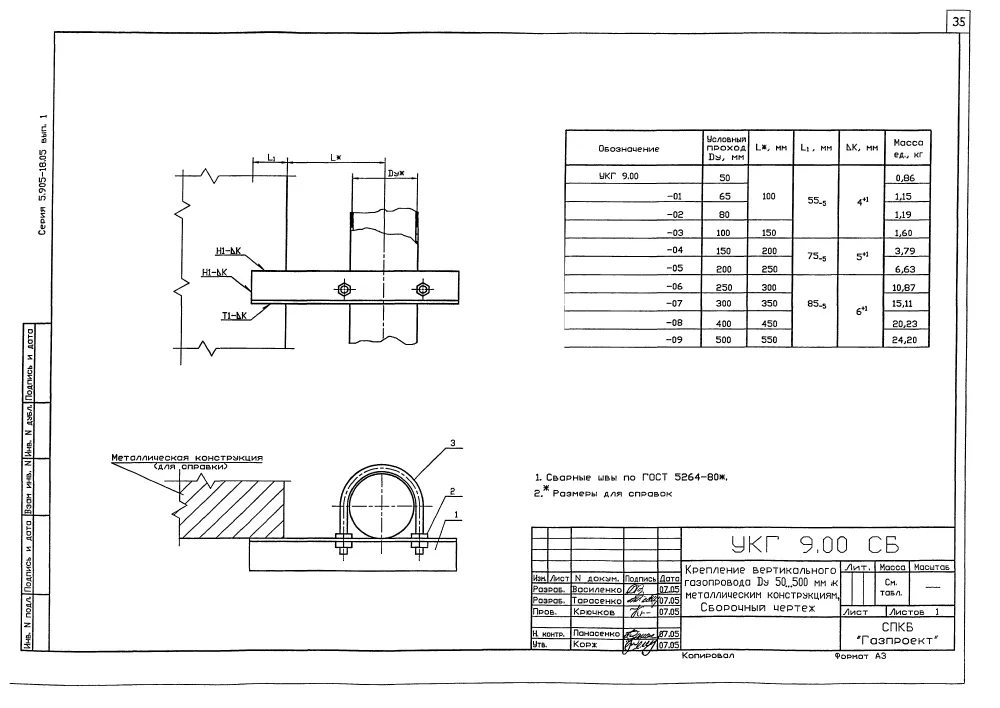

УГК 9.00 СБ Крепление вертикального газопровода Ду 50 — 500 мм к металлическим конструкциям УКГ 9.00 серия 5.905-18.05

Крепления вертикального газопровода к металлическим конструкциям. Применяются для крепления трубопроводов систем газоснабжения природным газом с избыточным давлением до 1,2 МПа (12 кгс/см2), для районов с расчетной температурой окружающей среды не менее -40°С..Условный диаметр прокладываемых газопроводов Ду 50 — 500 мм.

Крепления вертикального газопровода УКГ 9.00 СБ изготавливаются в соответствии с чертежами серии 5.905-18.05 выпуск 1.

Крепление УКГ 9.00 — это узел, предназначенный для жесткой фиксации вертикального участка газопровода к колонне, стойке или иной несущей металлоконструкции. Но его задача гораздо глубже, чем просто «держать трубу».

Основные функции, которые он выполняет:

Поглощение динамических нагрузок. Газ — не статичная среда. Пуски, остановки, изменение давления создают гидроудары и вибрации. Ненадежное крепление приводит к их расшатыванию, усталостным напряжениям в металле и, в итоге, к трещинам в сварных швах.

Компенсация температурных деформаций. Металл расширяется и сжимается. Жесткая, но правильно спроектированная конструкция узла УКГ позволяет системе «дышать» в расчетных пределах, не создавая опасных напряжений в точках подключения оборудования.

Обеспечение точного пространственного положения. От этого зависит работа компенсаторов, уклон труб для удаления конденсата и безопасность обслуживания.
